graphisdag

Испытание циклов на направленном графике

Синтаксис

graphisdag(G)

Аргументы

G N-на-N разреженная матрица, представляющая направленный граф. Ненулевые записи в матрице G указывают на наличие ребра.

Описание

Совет

Вводные сведения о функциях теории графов см. в разделе Функции теории графов.

graphisdag(G) возвращает логический 1 (true), если направленный граф представлен матрицей G является направленным ациклическим графом (DAG) и логическим 0 (false) в противном случае. G - разреженная матрица N-на-N, представляющая направленный граф. Ненулевые записи в матрице G указывают на наличие ребра.

Примеры

Пример 33. Тестирование циклов в направленных графиках

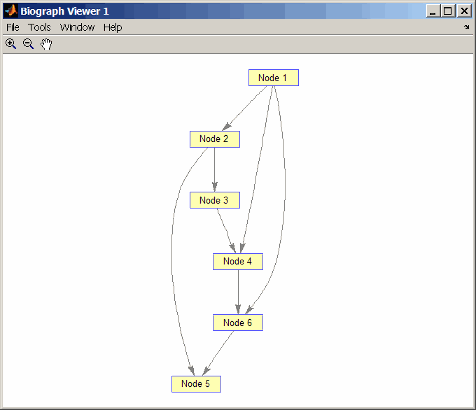

  1. Создайте и просмотрите направленный ациклический граф (DAG) с шестью узлами и восемью ребрами.

    DG = sparse([1 1 1 2 2 3 4 6],[2 4 6 3 5 4 6 5],true,6,6)

DG =

   (1,2)        1
   (2,3)        1
   (1,4)        1
   (3,4)        1
   (2,5)        1
   (6,5)        1
   (1,6)        1
   (4,6)        1

view(biograph(DG))

  2. Испытание на циклы в DAG.

    graphisdag(DG)

ans =

     1

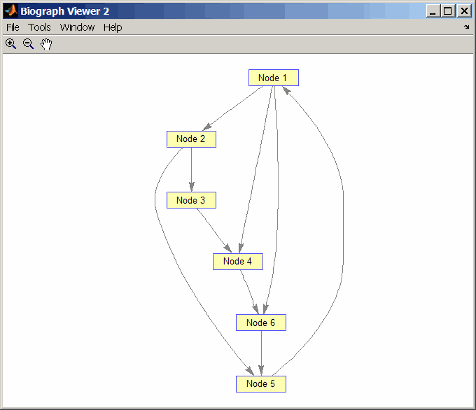

  3. Добавьте ребро в группу обеспечения доступности баз данных, чтобы сделать его циклическим, а затем просмотрите направленный график.

    DG(5,1) = true

DG =

   (5,1)        1
   (1,2)        1
   (2,3)        1
   (1,4)        1
   (3,4)        1
   (2,5)        1
   (6,5)        1
   (1,6)        1
   (4,6)        1

view(biograph(DG))

  4. Проверка циклов на новом графике.

    graphisdag(DG)

ans =

     0
Пример 34. Тестирование циклов на очень большом графике (более 20 000 узлов и 30 000 ребер)

  1. Загрузите базу данных Gene Ontology в объект geneont.

    GO = geneont('live',true);

  2. Преобразование генеонтного объекта в матрицу.

    CM = getmatrix(GO);

  3. Проверка циклов на графике.

    graphisdag(CM)
Пример 35. Создание случайной группы обеспечения доступности баз данных

  1. Создайте и просмотрите случайный направленный ациклический граф (DAG) с 15 узлами и 20 ребрами.

    g = sparse([],[],true,15,15);
while nnz(g) < 20
  edge = randsample(15*15,1); % get a random edge
  g(edge) = true;
  g(edge) = graphisdag(g);
end
view(biograph(g))

  2. Проверка циклов на графике.

    graphisdag(g)

Ссылки

[1] Сиек, Дж. Г., Ли, L-Q, и Люмсдейн, А. (2002). Руководство пользователя и справочное руководство библиотеки Boost Graph (Upper Saddle River, NJ: Pearson Education).

См. также

| | | | | | | | | |

Представлен в R2006b
