набор (биограф)

Задать свойство объекта-биографа

Синтаксис

set(BGobj) set(BGobj, 'PropertyName') set(BGobj, 'PropertyName', PropertyValue) set(BGobj, 'Property1Name', Property1Value, 'Property2Name', Property2Value, ...)

Аргументы

`BGobj`	Объект-биограф, созданный с помощью функции `biograph`.
`PropertyName`	Имя свойства объекта-биографа.
`PropertyValue`	Значение свойства, указанного `PropertyName`.

Описание

set(BGobj) отображает возможные значения для всех свойств, которые имеют фиксированный набор значений свойств в BGobj, объект-биограф.

set(BGobj, 'PropertyName') отображает возможные значения для определенного свойства, имеющего фиксированный набор значений свойства в BGobj, объект-биограф.

set(BGobj, 'PropertyName', PropertyValue) задает указанное свойство BGobj, объект-биограф.

set(BGobj, 'Property1Name', Property1Value, 'Property2Name', Property2Value, ...) задает указанные свойства BGobj, объект-биограф.

Свойства объекта-биографа

Собственность	Описание
`ID`	Вектор символов для идентификации объекта-биографа. По умолчанию: `''`.
`Label`	Вектор символов для маркировки объекта-биографа. По умолчанию: `''`.
`Description`	Вектор символов, описывающий объект-биограф. По умолчанию: `''`.
`LayoutType`	Символьный вектор, определяющий алгоритм механизма макета. Возможны следующие варианты: `'hierarchical'` (по умолчанию) - использует топологический порядок графика для назначения уровней, а затем упорядочивает узлы сверху вниз, минимизируя при этом пересекающиеся ребра. `'radial'` - использует топологический порядок графика для назначения уровней, а затем упорядочивает узлы изнутри за пределами окружности, минимизируя при этом пересекающиеся ребра. `'equilibrium'` - расчет компоновки путем минимизации энергии в системе динамических пружин.
`EdgeType`	Вектор символов, определяющий способ отображения ребер. Возможны следующие варианты: `'straight'` `'curved'` (по умолчанию) `'segmented'` Примечание Изогнутые или сегментированные кромки возникают только тогда, когда это необходимо, чтобы избежать препятствий для узлов. Объекты-биографы с `LayoutType` равно `'equilibrium'` или `'radial'` невозможно создать изогнутые или сегментированные кромки.
`Scale`	Положительное число после масштабирования координат узла. По умолчанию: `1`.
`LayoutScale`	Положительное число, которое масштабирует размер узлов перед вызовом модуля компоновки. По умолчанию: `1`.
`EdgeTextColor`	Трехэлементный числовой вектор значений RGB. По умолчанию: `[0, 0, 0]`, которая определяет черный цвет.
`EdgeFontSize`	Положительное число, устанавливающее размер шрифта кромки в точках. По умолчанию: `8`.
`ShowArrows`	Управление отображением стрелок с ребрами. Варианты: `'on'` (по умолчанию) или `'off'`.
`ArrowSize`	Положительное число, задающее размер стрелок в точках. По умолчанию: `8`.
`ShowWeights`	Управляет отображением текста, указывающего вес краев. Варианты: `'on'` или `'off'` (по умолчанию).
`ShowTextInNodes`	Символьный вектор, определяющий свойство узла, используемое для маркировки узлов при отображении объекта-биографа с помощью `view` способ. Возможны следующие варианты: `'Label'` - Использует `Label` свойство объекта узла (по умолчанию). `'ID'` - Использует `ID` свойства объекта узла. `'None'`
`NodeAutoSize`	Управляет предварительным расчетом размера узла перед вызовом модуля компоновки. Варианты: `'on'` (по умолчанию) или `'off'`. Примечание Установить для него значение `off` если вы хотите применить различные размеры узлов, изменив `Size` собственность.
`NodeCallback`	Пользовательский обратный вызов для всех узлов. Введите имя функции, дескриптор функции или массив ячеек с несколькими дескрипторами функций. После использования `view` для отображения объекта-биографа в средстве просмотра биографов можно дважды щелкнуть узел для активации первого обратного вызова или щелкнуть правой кнопкой мыши и выбрать обратный вызов для активации. По умолчанию используется анонимная функция, `@(node) inspect(node)`, в котором отображается диалоговое окно «Инспектор свойств».
`EdgeCallback`	Пользовательский обратный вызов для всех краев. Введите имя функции, дескриптор функции или массив ячеек с несколькими дескрипторами функций. После использования `view` для отображения объекта-биографа в средстве просмотра биографов можно щелкнуть правой кнопкой мыши и выбрать обратный вызов для активации. По умолчанию используется анонимная функция, `@(edge) inspect(edge)`, в котором отображается диалоговое окно «Инспектор свойств».
`CustomNodeDrawFcn`	Дескриптор функции настраиваемой функции для рисования узлов. По умолчанию: `[]`.
`Nodes`	Вектор столбца только для чтения с дескрипторами для узловых объектов объекта-биографа. Размер вектора - это количество узлов. Свойства узловых объектов см. в разделе Свойства узлового объекта.
`Edges`	Вектор столбца только для чтения с маркерами перемещения к краевым объектам объекта-биографа. Размер вектора - это количество ребер. Свойства объектов-кромок см. в разделе Свойства объекта-кромки.

Примеры

Создайте объект-биограф с идентификаторами узлов по умолчанию.

cm = [0 1 1 0 0;1 0 0 1 1;1 0 0 0 0;0 0 0 0 1;1 0 1 0 0];
bg = biograph(cm)
Biograph object with 5 nodes and 9 edges.

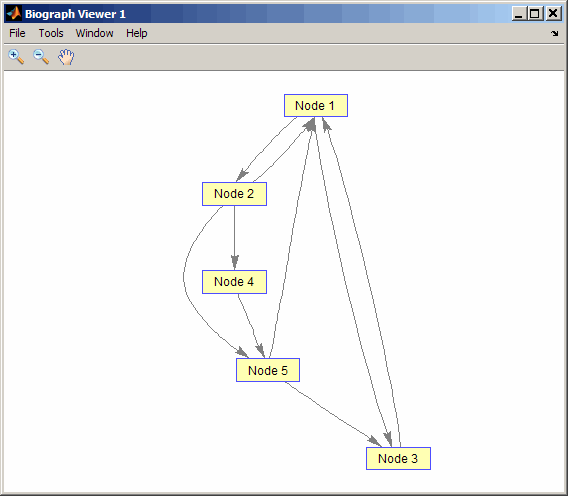

Используйте view способ отображения объекта-биографа.
```
view(bg)
```
Используйте set способ изменения линий кромок с криволинейных на прямые.
```
set(bg, 'EdgeType', 'straight')
```
Снова отобразите объект-биограф.
```
view(bg)
```

См. также

biograph | get

Темы

объект-биограф

Представлен в R2008b
