Демодуляция данных, модулированных DBPSK
PM, в цифровом поддиапазоне модулирования
Блок основной полосы частот демодулятора DBPSK демодулирует сигнал, который был модулирован с использованием способа дифференциальной двоичной фазовой манипуляции. Вход является представлением модулированного сигнала в основной полосе частот.
Вход должен быть дискретно-временным комплексным сигналом. Блок сравнивает текущий символ с предыдущим. Она отображает фазовые разности, соответственно, в отношении, к выходам 0 и 1, соответственно, где λ - параметр поворота фазы. Первый элемент вывода блока является начальным условием нуля, поскольку нет предыдущего символа, с которым можно было бы сравнить первый символ.
Этот блок принимает входной сигнал скалярного вектора или вектора столбца. Входной сигнал может иметь тип данных single и double. Сведения о типах данных, поддерживаемых каждым блочным портом, см. в разделе Поддерживаемые типы данных.
Эта разность фаз между текущим и предыдущим модулированными символами приводит к нулевому выходу.

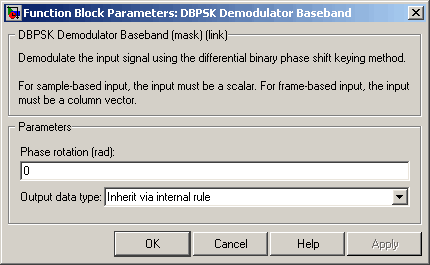

Если для параметра установлено значение 'Inherit via internal rule' (установка по умолчанию), блок наследует тип выходных данных из входного порта. Тип выходных данных будет таким же, как и тип входных данных, если входные данные имеют тип single или double.
Дополнительные сведения см. в разделе Поддерживаемые типы данных.
| Порт | Поддерживаемые типы данных |
|---|---|
Вход |
|
Продукция |
|
