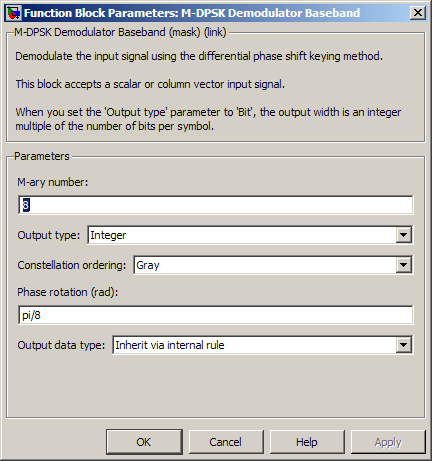

Блок М-ДФМ демодулятора основной полосы частот демодулирует сигнал, который был модулирован с использованием способа М-арной дифференциальной фазовой манипуляции. Вход является представлением модулированного сигнала в основной полосе частот. Вход и выход для этого блока являются дискретно-временными сигналами. Этот блок принимает входной сигнал скалярного значения или вектора столбца. Для получения информации о типах данных, поддерживаемых каждым блочным портом, см. таблицу Поддерживаемые типы данных на этой странице.
Параметр M-ary number, M, является количеством возможных выходных символов, которые могут сразу следовать за заданным выходным символом. Блок сравнивает текущий символ с предыдущим. Первый вывод блока является начальным условием нуля (или группы нулей, если параметр Output type имеет значение Bit), потому что нет предыдущего символа.
Если для параметра Тип вывода (Output type) задано значение Integer, то блок демодулирует разность фаз
start+ 2πk/M
до k, где λ представляет параметр поворота фазы, а k представляет целое число между 0 и M-1.
Если для параметра Тип вывода (Output type) задано значение Bitблок выводит сигналы с двоичным значением, представляющие целые числа. Блок представляет каждое целое число, используя группу из K = log2 (M) битов, где K представляет количество битов на символ. Длина выходного вектора должна быть целочисленной кратной К.
В режиме двоичного вывода символы могут быть либо двоично-демаперированными, либо серо-демаперированными. Параметр упорядочения Constellation указывает, как блок отображает целое число в соответствующую группу из K выходных битов. Для получения более подробной информации см. справочные страницы для блоков основной полосы частот модулятора M-DPSK и модулятора M-PSK.
Количество возможных модулированных символов, которые могут сразу следовать за данным символом.
Определяет, состоят ли выходные данные из целых чисел или групп битов.
Определяет, как блок сопоставляет каждое целое число группе выходных битов.
Эта разность фаз между текущим и предыдущим модулированными символами приводит к нулевому выходу.
Если для параметра установлено значение 'Inherit via internal rule' (установка по умолчанию), блок наследует тип выходных данных из входного порта. Тип выходных данных будет таким же, как и тип входных данных, если входные данные имеют тип single или double.
Для целочисленных выходов этот блок может выводить типы данных int8, uint8, int16, uint16, int32, uint32, single, и double. Для битовых выходов выход может быть int8, uint8, int16, uint16, int32, uint32, boolean, single, или double.
| Порт | Поддерживаемые типы данных |
|---|---|
Вход |
|
Продукция |
|
[1] Павула, Р. Ф., «О передаче M-ary DPSK по наземным и спутниковым каналам», IEEE Transactions on Communications, Vol. COM-32, July 1984, 752-761.
