Количество точек в созвездии сигналов. Он должен иметь форму ^2K для некоторого положительного целого K.

Определяет способ масштабирования блока сигнальной совокупности. Варианты: Min. distance between symbols, Average Power, и Peak Power.

Этот параметр появляется, если для метода нормализации установлено значение Min. distance between symbols.

Расстояние между двумя ближайшими точками созвездия.

Средняя мощность символов в созвездии, привязанная к 1 Ом. Это поле появляется только в том случае, если для метода нормализации установлено значение Average Power.

Максимальная мощность символов в созвездии, привязанная к 1 Ом. Это поле появляется только в том случае, если для метода нормализации установлено значение Peak Power.

Вращение сигнальной группировки в радианах.

Определяет, как блок назначает двоичные слова точкам сигнальной совокупности. Более подробная информация приведена на справочной странице для блока основной полосы частот модулятора прямоугольного QAM.

Выбор User-defined отображает поле Constellation mapping, позволяющее выполнять сопоставление, заданное пользователем.

Этот параметр появляется, когда User-defined выбирается в раскрывающемся списке Constellation ordering.

Вектор строки или столбца размера M должен иметь уникальные целочисленные значения в диапазоне [0, M-1]. Значения должны иметь тип данных double.

Первый элемент этого вектора соответствует крайней верхней левой точке созвездия, а последующие элементы идут вниз по столбцам слева направо. Последний элемент соответствует крайней нижней правой точке.

Определяет, создает ли блок целые числа или двоичные представления целых чисел.

Если установлено значение Integerблок производит целые числа.

Если установлено значение Bitблок создает группу из K битов, называемых двоичным словом, для каждого символа, когда тип решения установлен в Hard decision. Если для типа решения установлено значение Log-likelihood ratio или Approximate log-likelihood ratioблок выводит побитовое LLR и приблизительное LLR соответственно.

Этот параметр появляется, когда Bit выбран в раскрывающемся списке Output type.

Определяет использование жесткого решения, LLR или приблизительного LLR во время демодуляции. Подробные сведения об алгоритме см. в разделе Точный алгоритм LLR и приблизительный алгоритм LLR в Руководстве пользователя Communications Toolbox™.

Этот параметр появляется, когда Approximate log-likelihood ratio или Log-likelihood ratio выбран для типа решения.

Если установлено значение Dialog, дисперсию шума можно задать в поле дисперсии шума. Если установлено значение Portв блоке появляется порт, через который может быть введена дисперсия шума.

Этот параметр появляется, если для источника дисперсии шума установлено значение Dialog и определяет дисперсию шума во входном сигнале. Этот параметр настраивается в обычном режиме, в режиме ускорителя и в режиме ускорителя.

Если для создания исполняемого файла RSIM используется цель Rapid Simulink ® Coder™ (RSIM), можно настроить параметр без повторной компиляции модели. Это полезно при моделировании Монте-Карло, при котором моделирование выполняется несколько раз (возможно, на нескольких компьютерах) с различным уровнем шума.

Алгоритм LLR включает в себя вычисление экспоненций очень больших или очень малых чисел с использованием арифметики конечной точности и дает:

В таких случаях используйте приблизительное LLR, так как его алгоритм не включает вычисления экспонентов.

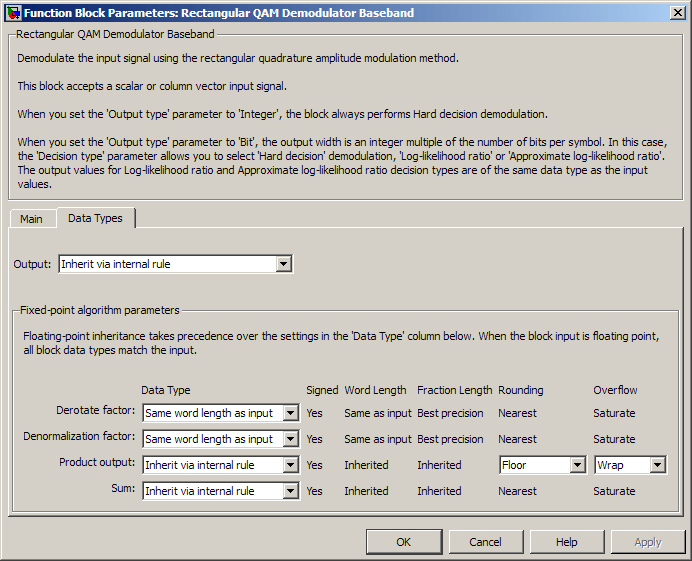

Если для параметра установлено значение 'Inherit via internal rule' (установка по умолчанию), блок наследует тип выходных данных из входного порта. Тип выходных данных будет таким же, как и тип входных данных, если входные данные имеют тип single или double. В противном случае тип выходных данных будет таким, как если бы для этого параметра было установлено значение 'Smallest unsigned integer'.

Если для параметра установлено значение 'Smallest unsigned integer'тип выходных данных выбирается на основе настроек, используемых на панели Аппаратная реализация (Hardware Implementation) диалогового окна Параметры конфигурации (Configuration Parameters) модели. Если ASIC/FPGA выбран на панели Hardware Implementation, тип выходных данных - идеальный минимальный размер, т. е. ufix(1) для битовых выходов, и ufix(ceil(log2(M))) для целочисленных выходов. Для всех остальных вариантов выбора это беззнаковое целое число с наименьшей доступной длиной слова, достаточной для соответствия идеальному минимальному размеру, обычно соответствующему размеру символа (например, uint8).

Для целочисленных выходов этот параметр может иметь значение Smallest unsigned integer, int8, uint8, int16, uint16, int32, uint32, single, и double. Для битовых выходов опции: Smallest unsigned integer, int8, uint8, int16, uint16, int32, uint32, boolean, single, или double.

Этот параметр применяется только в том случае, если входной сигнал имеет фиксированную точку, а фазовое смещение не кратно δ/2.

Можно установить значение Same word length as input или Specify word length, в этом случае поле включается для ввода пользователем.

Этот параметр применяется только в том случае, если входной сигнал имеет фиксированную точку, а производный коэффициент денормализации не равен единице (не равен 1). Этот коэффициент масштабирования определяется методом нормализации и другими значениями параметров в диалоговом окне блока.

Можно установить значение Same word length as input или Specify word length, в этом случае поле включается для ввода пользователем. Всегда используется длина дроби с наилучшей точностью.

Этот параметр применяется только в том случае, если входной сигнал представляет собой сигнал с фиксированной точкой и имеется ненулевой (не равный 1) денормированный коэффициент. Для него можно установить значение Inherit via internal rule или Specify word length, которая включает поле для пользовательского ввода.

Установка для Inherit via internal rule вычисляет длину слова произведения полной точности и длину дроби. Внутреннее правило для типов данных продукта в DSP System Toolbox™ Руководство пользователя описывает внутреннее правило вывода продукта с полной точностью.

Установка для Specify word length позволяет определить длину слова. Блок вычисляет длину дроби с лучшей точностью на основе заданной длины слова и предварительно вычисленного значения результата произведения в наихудшем случае (мин/макс) в реальном масштабе. Результат выхода наихудшего варианта произведения предварительно вычисляется путем умножения денормализованного коэффициента на диапазон входного сигнала наихудшего варианта (мин/макс), исключительно на основе типа данных входного сигнала.

Блок использует режим округления, когда результат вычисления с фиксированной точкой не отображается точно на число, представляемое типом данных и масштабированием, сохраняющим результат. Дополнительные сведения см. в разделах Режимы округления или Режим округления: простейший (конструктор фиксированных точек).

Этот параметр применяется только в том случае, если вход является сигналом с фиксированной точкой. Для него можно установить значение Inherit via internal rule, Same as product output, или Specify word length, в этом случае поле включено для ввода пользователем

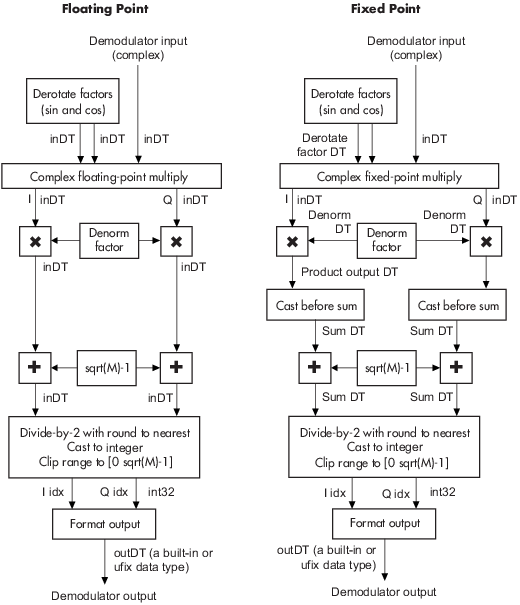

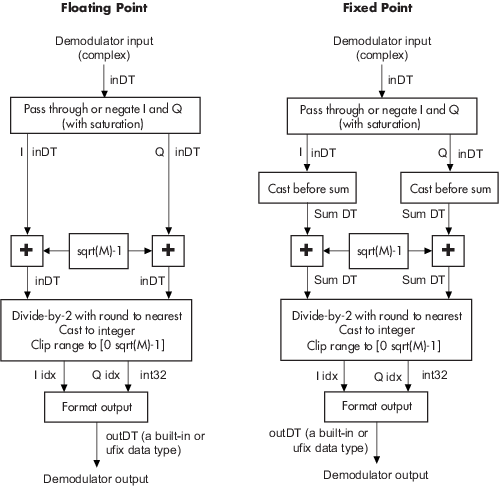

Установка для Inherit via internal rule вычисляет суммарную длину слова полной точности и длину дроби, основываясь на двух входных значениях суммы в схеме последовательности сигналов алгоритма жесткого решения с фиксированной точкой. Правило совпадает с правилом наследования с фиксированной точкой внутреннего параметра типа данных Accumulator в блоке Simulink Sum (Simulink).

Установка для Specify word length позволяет определить длину слова. Длина дроби наилучшей точности вычисляется на основе длины слова, заданной в заранее вычисленном максимальном диапазоне, необходимом для демодулированного алгоритма для получения точных результатов. Подписанный тип данных с фиксированной точкой, имеющий наилучшую точность, полностью содержит значения в диапазоне $$2*\sqrt{}(\mathrm{M}$$− 1) для заданной длины слова.

Установка для Same as product output позволяет типу данных Sum совпадать с типом данных вывода продукта (при использовании вывода продукта). Если выходные данные продукта не используются, этот параметр будет проигнорирован, и Inherit via internal rule Будет использована настройка суммы.
