Действительный или комплексный вектор, перечисляющий точки созвездия.

Определяет, создает ли блок целые числа или двоичные представления целых чисел.

Если для этого параметра задано значение Integerблок производит целые числа.

Если для этого параметра задано значение Bitблок создает группу из K битов, называемых двоичным словом, для каждого символа, когда тип решения установлен в Hard decision. Если для типа решения установлено значение Log-likelihood ratio или Approximate log-likelihood ratioблок выводит побитовое LLR и приблизительное LLR соответственно.

Это поле появляется, когда Bit выбран в раскрывающемся списке Output type.

Определяет использование жесткого решения, LLR или приблизительного LLR во время демодуляции. Подробные сведения об алгоритме см. в разделе Точный алгоритм LLR и приблизительный алгоритм LLR в руководстве пользователя Communications Toolbox.

Это поле появляется при установке Approximate log-likelihood ratio или Log-likelihood ratio для типа решения.

При установке для этого параметра значения Dialog, затем можно указать дисперсию шума в поле Дисперсия шума. При установке для этой опции значения Portв блоке появляется порт, через который может быть введена дисперсия шума.

Этот параметр появляется, если для источника дисперсии шума установлено значение Dialog и определяет дисперсию шума во входном сигнале. Этот параметр настраивается в обычном режиме, в режиме ускорителя и в режиме ускорителя.

Если для создания исполняемого файла RSIM используется цель Rapid Simulink ® Coder™ (RSIM), можно настроить параметр без повторной компиляции модели. Это полезно при моделировании Монте-Карло, при котором моделирование выполняется несколько раз (возможно, на нескольких компьютерах) с различным уровнем шума.

Алгоритм LLR включает в себя вычисление экспоненций очень больших или очень малых чисел с использованием арифметики конечной точности и дает:

В таких случаях используйте приблизительное LLR, так как его алгоритм не включает вычисления экспонентов.

Блок поддерживает следующие опции вывода:

Если для параметра задано значение Inherit via internal rule (установка по умолчанию), блок наследует тип выходных данных от входного порта. Тип выходных данных совпадает с типом входных данных, если входные данные имеют тип single или double.

Для целочисленных выходов можно установить выход этого блока равным Inherit via internal rule (установка по умолчанию), Smallest unsigned integer, int8, uint8, int16, uint16, int32, uint32, single, и double.

Для битовых выходов, если для параметра Тип решения (Decision type) задано значение Hard decision, можно установить вывод на Inherit via internal rule, Smallest unsigned integer, int8, uint8, int16, uint16, int32, uint32, boolean, single, или double.

При установке для типа решения значения Hard decision или Approximate log-likelihood ratio и вход является типом данных с плавающей запятой, то выход наследует его тип данных от входа. Например, если входные данные имеют тип данных double, выходные данные также относятся к типу данных double. При установке для типа решения значения Hard decision или Approximate log-likelihood ratio, и вход является сигналом с фиксированной точкой, параметр Output, расположенный в области параметров алгоритма с фиксированной точкой на вкладке Data-Type, определяет тип выходных данных.

Если для параметра задано значение Smallest unsigned integerтип выходных данных выбирается на основе настроек, используемых на панели «Hardware Implementation» диалогового окна «Configuration Parameters». При выборе ASIC/FPGA на панели Hardware Implementation тип выходных данных является идеальным минимальным размером, т.е. ufix(1) для битовых выходов и $$\mathrm{ufix}({\lceil }_{\mathrm{}}log2M$$ ⌉) для целочисленных выходов. Для всех других вариантов тип данных Output представляет собой целое число без знака с наименьшей доступной длиной слова, достаточной для соответствия идеальному минимальному размеру, обычно соответствующему размеру символа ( например,uint8).

Используйте этот параметр, чтобы указать метод округления, который будет использоваться, когда результат вычисления с фиксированной точкой не сопоставляется точно с числом, представляемым типом данных и масштабированием, сохраняющим результат.

Дополнительные сведения см. в разделах Режимы округления или Режим округления: простейший (конструктор фиксированных точек).

Используйте этот параметр, чтобы указать метод, который будет использоваться, если величина результата вычисления с фиксированной точкой не соответствует диапазону типа данных и масштабирования, в котором хранится результат:

Дополнительные сведения см. в подразделе «Насыщение при переполнении целого числа» раздела «Задание атрибутов фиксированных точек для блоков».

Этот параметр используется для определения типа данных параметра Signal constellation.

Используйте этот параметр, чтобы указать тип данных для накопителя 1:

Этот параметр используется для указания типа данных для ввода продукта.

Этот параметр используется для выбора типа данных для вывода продукта.

Используйте этот параметр, чтобы указать тип данных для накопителя 2:

При выборе Inherit via internal ruleблок автоматически вычисляет тип данных накопителя. Внутреннее правило сначала вычисляет идеальную длину слова полной точности и длину дроби следующим образом:

WLидеальный _{аккумулятор 3} = WLвход _{в аккумулятор 3} + 1

FL идеальный аккумулятор 3 = FL вход в аккумулятор 3.

После расчета результата полной точности конкретное оборудование может по-прежнему влиять на конечную длину слов и дробей, заданную внутренним правилом. Дополнительные сведения см. в разделе Влияние области реализации аппаратного обеспечения в подразделе «Внутреннее правило» руководства пользователя панели системных инструментов DSP.

Внутреннее правило всегда задает для знака типа данных значение Signed.

Это поле появляется, если для параметра Источник дисперсии шума установлено значение Диалоговое окно.

При выборе Inherit via internal rule , тип выходных данных устанавливается автоматически.

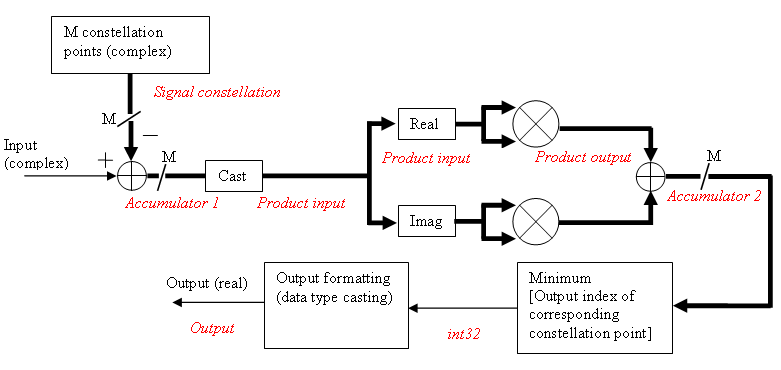

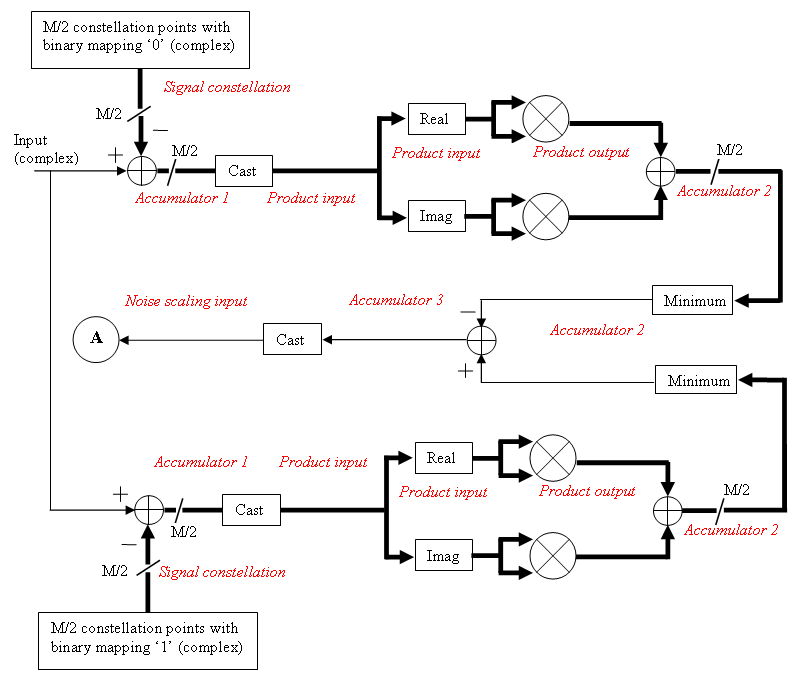

Если для параметра источника дисперсии шума задано значение Dialog, выходные данные являются результатом работы изделия, как показано на схеме последовательности операций сигналов режимов изменения шума и сигнала с фиксированной точкой для примерного режима LLR: режимов работы с отклонением шума. В этом случае оно следует внутреннему правилу для типов данных продукта, указанному в подразделе Inherit via Internal Rule Руководства пользователя DSP System Toolbox.

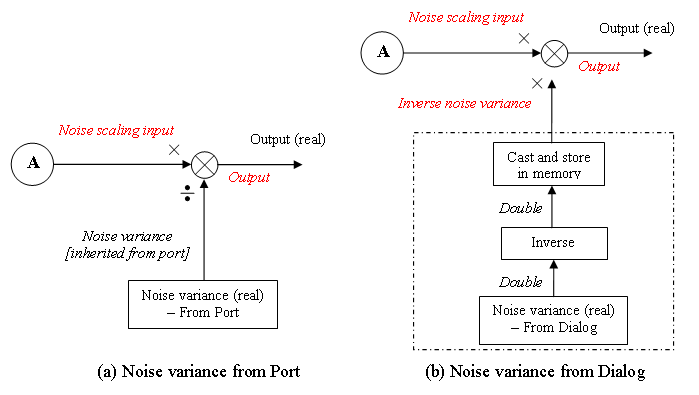

Если для параметра источника дисперсии шума установлено значение Port, выходной сигнал является результатом операции разделения, как показано на схеме последовательности операций сигнала. В этом случае внутреннее правило вычисляет идеальную длину слова полной точности и длину дроби следующим образом:

Выходной сигнал WL = max (входной сигнал масштабирования шумов WL, _{дисперсия} шумов WL₎

_{Выходной сигнал} FL = Входной сигнал масштабирования шума FL (делитель) - Дисперсия шума FL _{(делитель).}

После расчета результата полной точности конкретное оборудование может по-прежнему влиять на конечную длину слов и дробей, заданную внутренним правилом. Дополнительные сведения см. в разделе Влияние области реализации аппаратного обеспечения в подразделе «Внутреннее правило» руководства пользователя панели системных инструментов DSP.

Внутреннее правило вывода всегда устанавливает знак типа данных равным Signed.
