Программное обеспечение Communications Toolbox™ предоставляет функцию печати, которая помогает визуализировать характеристики замирающего канала с помощью графического интерфейса пользователя. Описание замирающих каналов, объектов и блоков см. в разделе Замирание каналов.
Выберите требуемую настройку визуализации для построения графика импульсной характеристики, частотной характеристики или доплеровского спектра канала.
График импульсной характеристики отображает коэффициенты усиления тракта, коэффициенты канального фильтра и интерполированные коэффициенты усиления тракта канала. Усиления пути, показанные пурпурным цветом, происходят в моменты времени, которые соответствуют указанным задержкам пути. Они могут не совпадать со временем выборки на входе. Коэффициенты канального фильтра, показанные желтым цветом, используются для моделирования канала. Они интерполируются из фактических коэффициентов усиления тракта и выравниваются с входным временем дискретизации. Когда усиления пути выравниваются с временем дискретизации, они перекрывают коэффициенты фильтра. Синк-интерполяция используется для генерации синих точек, которые появляются между коэффициентами канального фильтра. Эти точки используются исключительно для целей отображения и не используются при последующей фильтрации каналов. Для плоского канала замирания (один путь) точки интерполяции sinc не отображаются. Для всех графиков импульсной характеристики номера кадров и образцов отображаются в левом верхнем углу экрана. График импульсной реакции использует те же панели инструментов и меню, что и системный объект, на котором он основан, dsp.ArrayPlot.

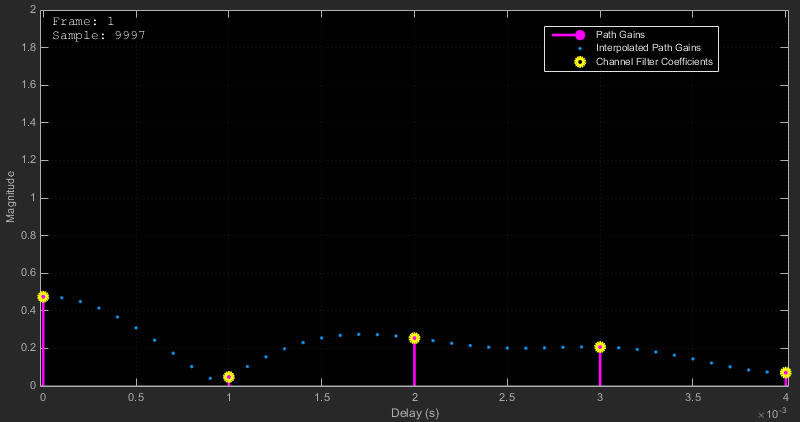

На рисунке показана импульсная характеристика канала, в котором усиление тракта совпадает с временем выборки. Коэффициенты усиления тракта и канального фильтра перекрываются.

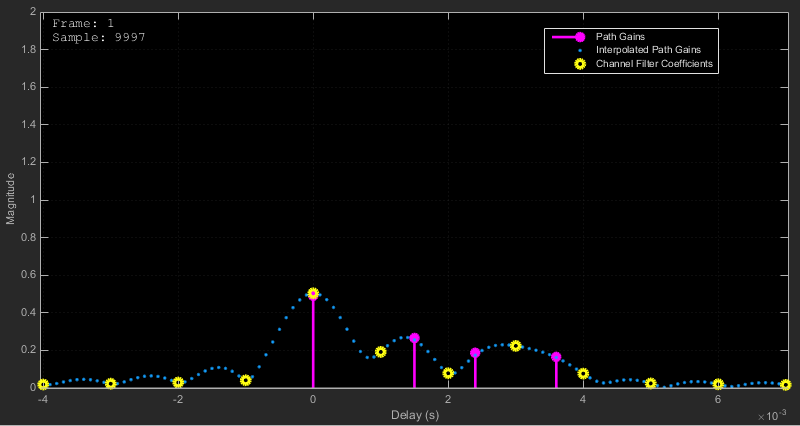

На следующем графике показано, когда указанные коэффициенты усиления пути не выровнены с частотой дискретизации. Обратите внимание, что коэффициенты усиления тракта и коэффициенты канального фильтра не перекрываются и что коэффициенты фильтра распределены одинаково.

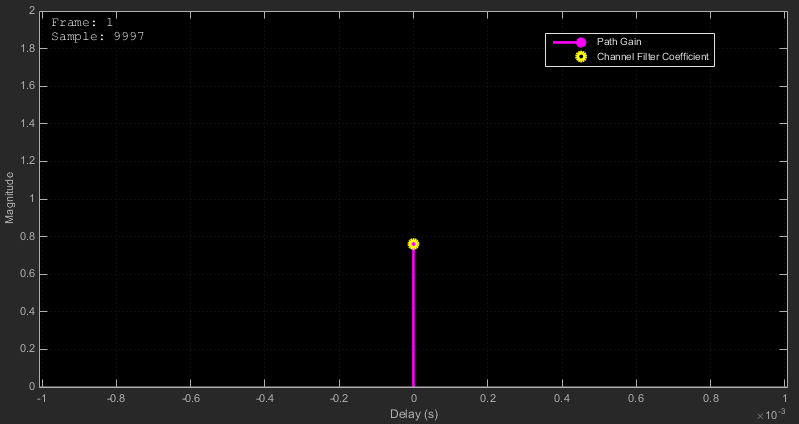

Ниже показана импульсная характеристика для частотно-плоского канала. Поскольку канал представлен одним коэффициентом, интерполяция не выполняется, и интерполированные усиления тракта не появляются.
Примечание
Отображаемые и заданные местоположения усиления тракта могут отличаться на 5% от времени входной выборки.
Для MIMO, если свойство выбора антенны имеет любое значение, отличное от Off и указанная пара передачи-приема не выбрана для текущей передачи кадра, ничего не отображается. Выбор антенны неприменим для SISO.
Скорость отображения визуализации определяется комбинацией свойства samples to display и пункта меню Playback > Reduct Updates to Performance. Уменьшение процента отображаемых выборок и обеспечение возможности уменьшенных обновлений ускоряет визуализацию импульсной характеристики.
После закрытия графиков импульсной характеристики вручную модель канала выполняется с нормальной скоростью.
Создание кода доступно только в том случае, если для свойства визуализации установлено значение Off.
График частотного отклика отображает спектр канала, принимая дискретное преобразование Фурье коэффициентов канального фильтра. В случае MIMO это преобразование выполняется для указанной пары передающая-принимающая антенна. График Частотный отклик (Frequency Response) использует те же панели инструментов и меню, что и системный объект, на котором он основан, dsp.SpectrumAnalyzer. В настройках по умолчанию используется прямоугольное окно. Длина окна устанавливается на основе конфигурации модели канала. Используйте меню «Вид» > «Параметры спектра», чтобы изменить значения свойств на значения по умолчанию.

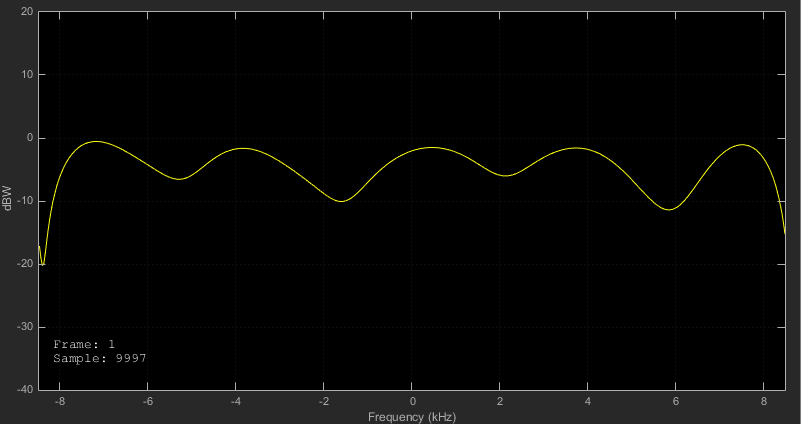

Показан график частотной характеристики для частотно-селективного канала.
Примечание
Скорость отображения визуализации определяется комбинацией свойства samples to display и пункта меню Playback > Reduce Plot Rate to Performance. Уменьшение процента отображаемых выборок и обеспечение возможности уменьшенных обновлений ускоряет визуализацию частотной характеристики.
После закрытия графиков частотного отклика вручную модель канала выполняется с нормальной скоростью.
Создание кода доступно только в том случае, если для свойства визуализации установлено значение Off.

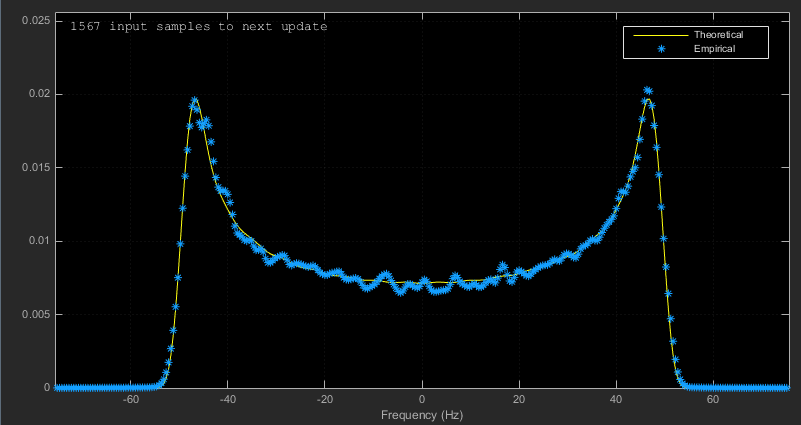

График доплеровского спектра отображает как теоретический доплеровский спектр, так и эмпирически определенные точки данных. Теоретические данные отображаются в виде желтой линии для нестатических каналов и желтой точки для статических каналов. Эмпирические данные показаны синим цветом. Когда внутренний буфер полностью заполнен отфильтрованными гауссовыми выборками, эмпирический график обновляется. Эмпирический график представляет собой среднее значение спектра, вычисленное из каждого полного буфера. Для нестатических каналов количество входных выборок, необходимых перед следующим обновлением, отображается в левом верхнем углу. Необходимые выборки являются функцией частоты дискретизации и максимального доплеровского сдвига. График доплеровского спектра использует те же панель инструментов и меню, что и системный объект, на котором он был основан, dsp.ArrayPlot.

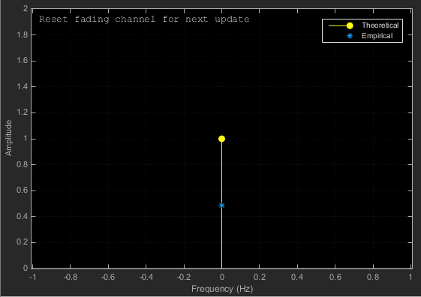

Для статических каналов текст Reset fading channel for next update отображается.
Примечание
После закрытия графиков доплеровского спектра вручную модель канала выполняется с нормальной скоростью.
Создание кода доступно только в том случае, если свойство визуализации имеет значение Off.
