В этой модели показано, как использовать блок диаграммы глаз для просмотра фазовой траектории, дерева фаз и мгновенной частоты модулированного сигнала CPM.

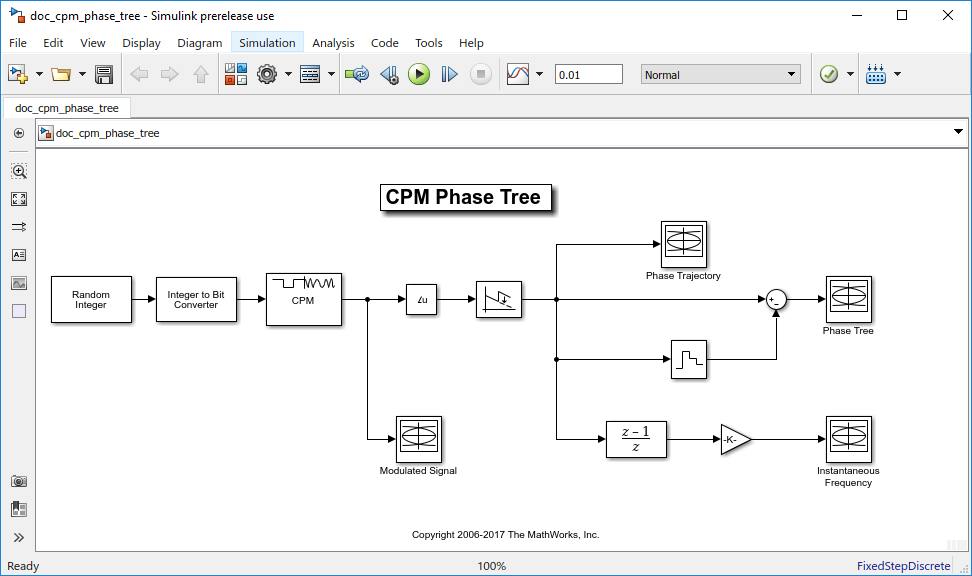

Этот пример, doc_cpm_phase_treeиспользует различные блоки Communications Toolbox™, DSP System Toolbox™ и Simulink ® для моделирования сигнала CPM основной полосы частот.
В частности, примерная модель включает в себя следующие блоки:
Блок «От комплекса до величины - угол» (Simulink)
Блок восстановления фазы
Блок удержания нулевого порядка (Simulink)
Блок дискретного переноса Fcn (Simulink)
Блок усиления (Simulink)
Несколько копий блока «Объем диаграммы глаз»
При выполнении примера несколько блоков диаграммы глаз показывают, как сигнал CPM изменяется во времени:
Блок модулированного сигнала отображает синфазный и квадратурный сигналы. Дважды щелкните блок, чтобы открыть область. Модулированный сигнал легко увидеть на диаграмме глаз, только когда параметр индекса модуляции в блоке основной полосы частот модулятора CPM установлен равным 0,5. Если задать для индекса модуляции другое значение, например 2/3, характеристики модулированного сигнала трудно расшифровать для этой более сложной модуляции. Развертка фазы и построение графика - это еще один способ проиллюстрировать эти более сложные модулированные сигналы CPM.
В блоке «Траектория фазы» отображается фаза CPM. Дважды щелкните блок, чтобы открыть область. Блок фазовой траектории показывает, что фазу сигнала также трудно просмотреть, потому что она смещается вместе с данными, вводимыми в модулятор.

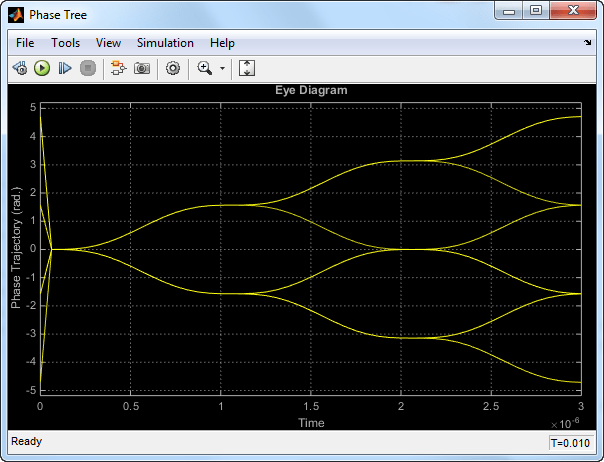

В блоке Дерево фаз (Phase Tree) отображается дерево фаз сигнала. Фаза CPM обрабатывается несколькими простыми блоками, чтобы облегчить просмотр формирования импульсов CPM. Эта обработка удерживает фазу в начале интервала символов и вычитает ее из сигнала. При этом фаза сбрасывается на ноль каждые три символа. Результирующий график показывает множество фазовых траекторий, которые могут быть взяты сигналом из любой данной эпохи символа.

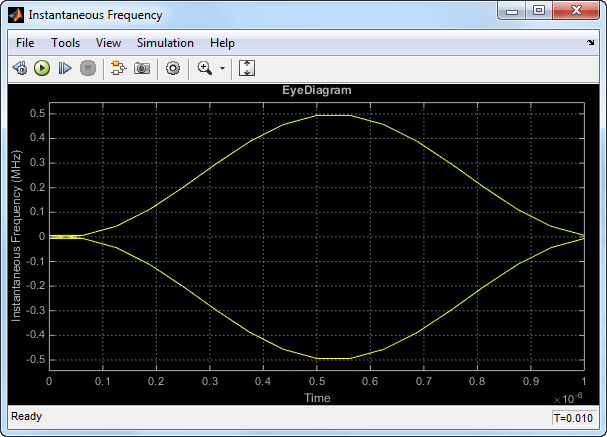

Блок Мгновенная частота отображает мгновенную частоту сигнала. Фаза CPM дифференцируется для получения частотного отклонения сигнала. Просмотр сигнала частоты CPM позволяет качественно наблюдать отклонение частоты, а также производить количественные наблюдения, такие как измерение пикового отклонения частоты.
Чтобы узнать больше о примере, попробуйте изменить следующие параметры в блоке основной полосы частот модулятора CPM:
Измените длину импульса на значение от 1 до 6.
Изменение формы частотного импульса на одну из других настроек, например Rectangular или Gaussian.
Можно наблюдать влияние изменения этих параметров на дерево фаз и мгновенную частоту модулированного сигнала.
