В этом примере вы узнаете, как анализировать отклики во временной и частотной областях одной или нескольких линейных моделей с помощью приложения Linear System Analyzer.
Перед выполнением анализа необходимо создать линейные модели в рабочей области MATLAB ®. Сведения о создании модели см. в разделе Основные модели.
Для выполнения линейного анализа:

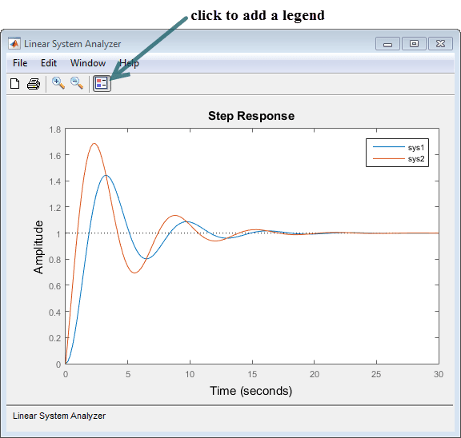

Откройте анализатор линейной системы, показывающий одну или несколько моделей с использованием следующего синтаксиса:
linearSystemAnalyzer(sys1,sys2,...,sysN)
Примечание
Либо откройте Анализатор линейной системы (Linear System Analyzer) на вкладке Приложения (Apps) рабочего стола MATLAB. При этом выберите команду Файл (File) > Импорт (Import), чтобы загрузить линейные модели из рабочего пространства MATLAB или файла MAT.
Добавьте дополнительные графики в анализатор линейной системы.

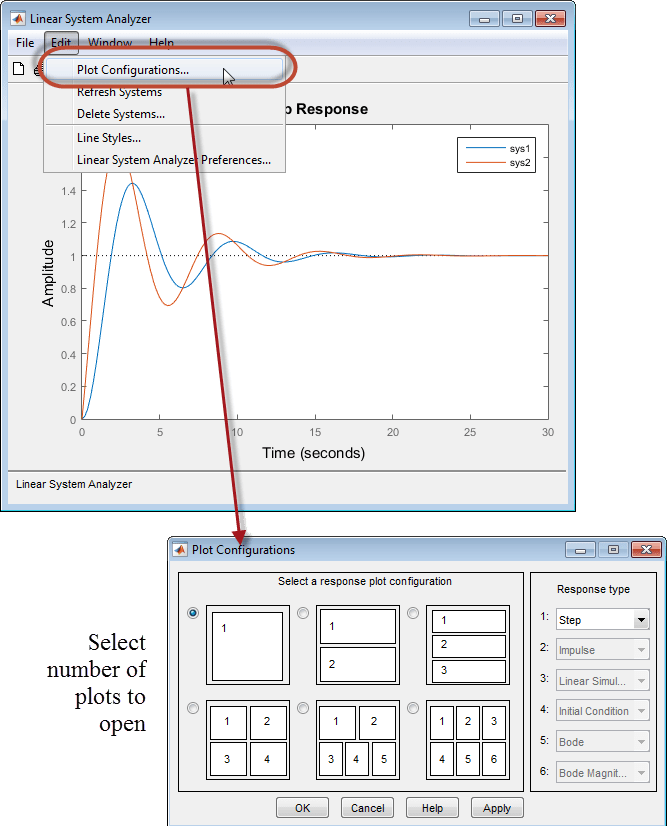

Выберите меню «Редактирование» > «Конфигурации печати».
В диалоговом окне «Конфигурации печати» выберите количество открытых графиков.

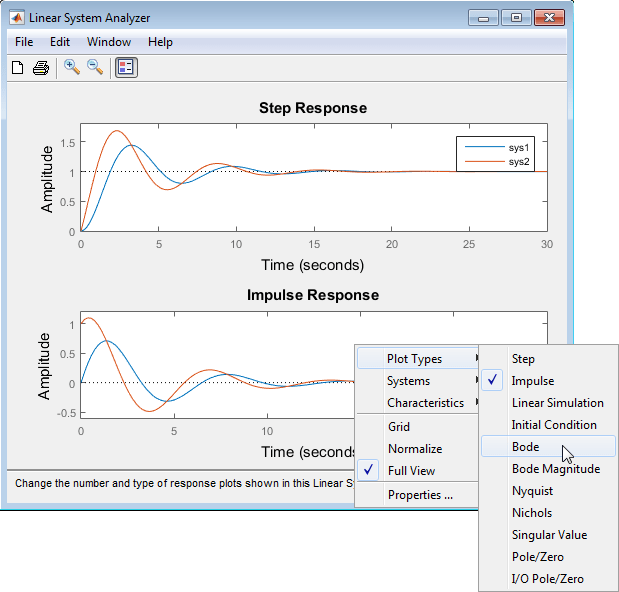

Чтобы просмотреть другой тип ответа на графике, щелкните правой кнопкой мыши и выберите тип графика.
Анализ производительности системы. Например, можно проанализировать пиковый отклик на графике Боде и установить время на графике ответа шага.

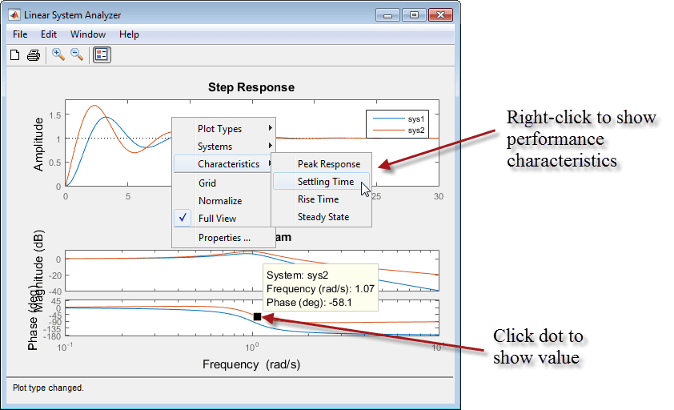

Щелкните правой кнопкой мыши для выбора характеристик производительности.
Щелкните на появившейся точке для просмотра значения характеристики.
