После проектирования контроллера в Control System Designer можно экспортировать проект в рабочую область MATLAB ® для дальнейшего анализа или конструирования.
Чтобы экспортировать проект, выполните следующие действия.
В конструкторе систем управления на вкладке «Система управления» в разделе «Экспорт» выберите «Экспорт настроенных блоков».

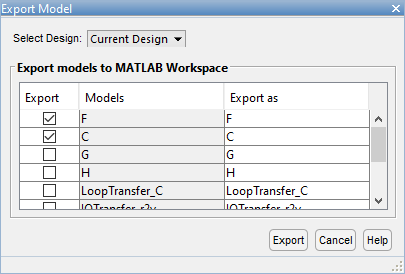

В диалоговом окне «Экспорт модели» в раскрывающемся списке «Выбор конструкции» выберите конструкцию, которую требуется экспортировать. Можно выбрать либо Current Design или одну из сохраненных конструкций из браузера данных.
В таблице Экспорт моделей в рабочую область MATLAB (Export models to MATLAB Workspace) в столбце Экспорт (Export) выберите модели, которые требуется экспортировать.
Для всех конструкций можно экспортировать модели контроллера и предварительного фильтра. Кроме того, для Current Designможно экспортировать модели фиксированных блоков и любые ответы из браузера данных.
Дополнительные сведения о предварительном фильтре, контроллере и фиксированных блоках в каждой архитектуре управления см. в разделе Архитектуры управления с обратной связью.
В столбце Экспортировать как (Export as) можно указать альтернативное имя экспортируемой модели. При экспорте модели с тем же именем, что и у существующей переменной в рабочей области MATLAB, переменная перезаписывается.
Чтобы сохранить выбранные модели в рабочей области MATLAB, щелкните Экспорт (Export).
