После проектирования контроллеров в Control System Designer для моделирования системы можно автоматически создать модель Simulink ® для архитектуры управления.

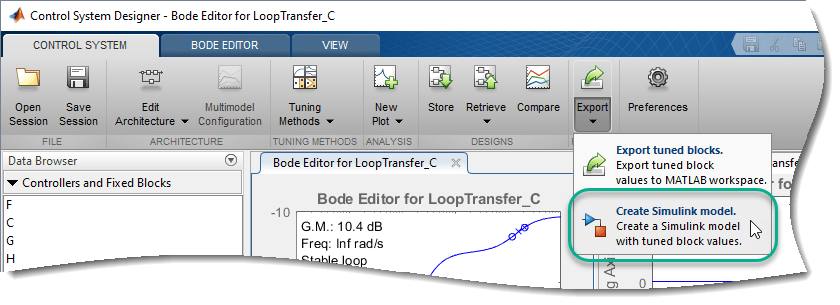

Для этого на вкладке Система управления (Control System) в разделе Экспорт (Export) щелкните Создать модель Simulink (Create Simulink model).
Приложение экспортирует контроллеры и фиксированные блоки для текущей конструкции в MATLAB ® Workspace и создает модель Simulink, соответствующую текущей архитектуре управления. Дополнительные сведения о контроллерах и фиксированных блоках в каждой архитектуре управления см. в разделе Архитектуры управления с обратной связью.

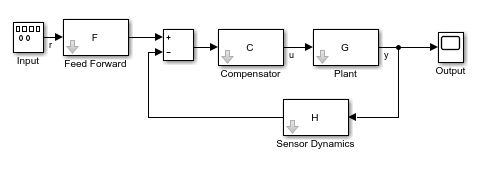

Например, при проектировании системы управления с использованием конфигурации 1 Конструктор системы управления экспортирует C, F, G, и H в рабочую область MATLAB и создает следующую модель Simulink.
В созданной модели входным блоком является генератор сигналов (Simulink). С помощью этого блока можно моделировать модель с помощью различных входных сигналов, таких как синусоидальные волны или случайные сигналы. Чтобы создать ответ на шаг, замените блок ввода блоком Step (Simulink).
Чтобы создать модель Simulink для сохраненной конструкции, сначала сделайте ее текущей. На вкладке Система управления (Control System) в разделе Извлечь (Retrieve) выберите конструкцию, для которой требуется создать модель.
