Существует два метода выбора графиков ответа в анализаторе линейной системы:
Выбор параметра «Тип печати» в контекстном меню
Открытие окна «Конфигурации печати»
Если в анализаторе линейной системы открыт график, можно переключиться на любой другой доступный график ответа, выбрав пункт Тип графика (Plot Type) в контекстном меню.
Чтобы изменить график ответа, выберите новый тип графика в подменю «Тип графика». Анализатор линейной системы автоматически отображает новый график ответа.

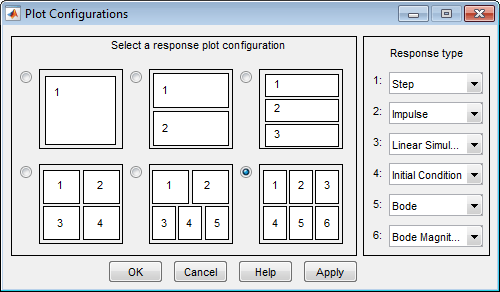

Функция Тип графика (Plot Type) контекстного меню работает с существующими графиками, но также можно добавить графики в анализатор линейной системы с помощью окна Конфигурации графика (Plot Configuration). По умолчанию анализатор линейной системы открывается с откликом шага с замкнутым контуром. Для изменения конфигурации открытого средства просмотра выберите пункт «Конфигурация печати» в меню «Правка».
С помощью переключателей можно выбрать количество графиков, отображаемых в линейном системном анализаторе. Для каждого графика выберите тип ответа в меню, расположенных в правой части окна.

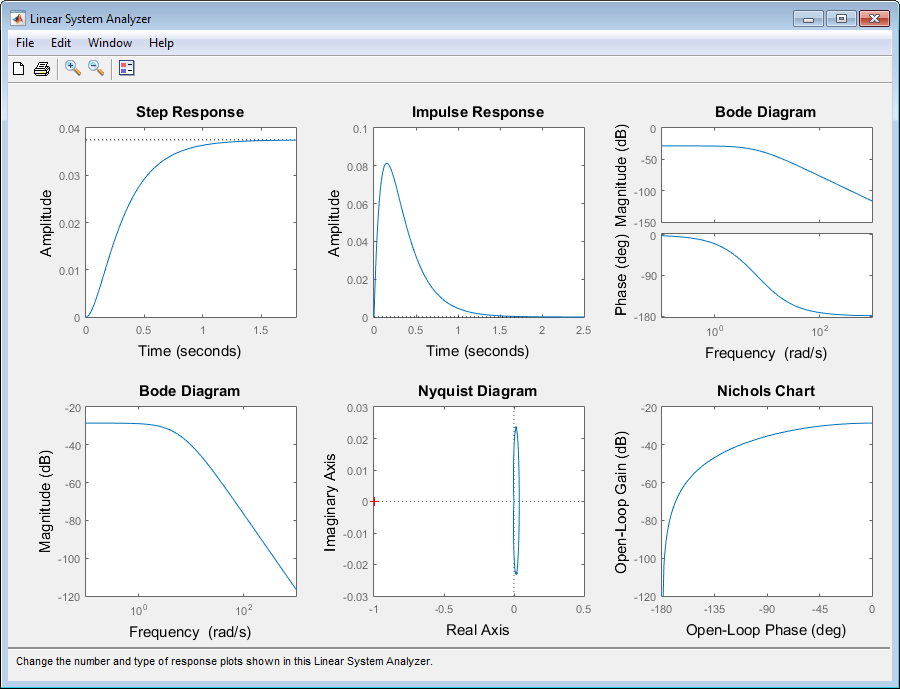

Можно настроить один анализатор линейной системы так, чтобы он содержал до шести графиков ответа.
Доступные графики отклика включают в себя шаги, импульсы, Боде (величины и фазы или только величины), Найквист, Николс, сигма, карты полюсов/нулей и карты полюсов/нулей ввода-вывода.

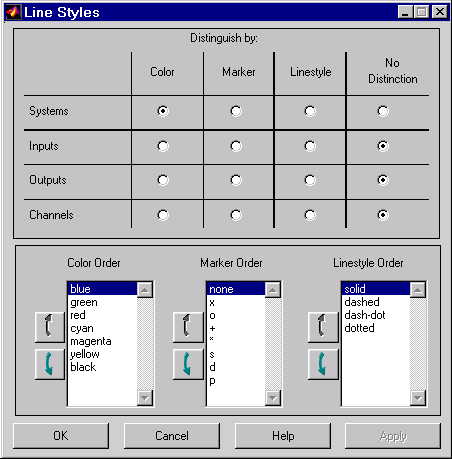

Выберите меню «Редактирование» > «Стили линий», чтобы открыть редактор стилей линий.
Редактор стилей линий особенно полезен при импорте нескольких систем. Его можно использовать для изменения цветов линий, добавления и переупорядочивания маркеров, а также для изменения стилей линий (сплошных, пунктирных и т. д.).
Можно использовать окно Настройки Linestyle (Linestyle Preferences), чтобы настроить внешний вид графиков ответа, указав:
Свойство line, используемое для различения различных систем, входов или выходов
Порядок применения этих свойств линий
Каждый анализатор линейной системы имеет собственное окно Настройки Linestyle (Linestyle Preferences).
Можно использовать матрицу «Отличить по» (верхняя половина окна), чтобы указать свойство линии, которое будет изменяться на всех графиках ответа. Можно сгруппировать несколько кривых графика по системам, входам, выходам или каналам (отдельные взаимосвязи ввода/вывода). Обратите внимание, что в редакторе стилей линий используются переключатели, что означает, что для каждой группировки (системы, ввода и т.д.) можно назначить только одну настройку свойств.
Поле Порядок позволяет изменить порядок свойств по умолчанию, используемый при применении различных свойств строки. Можно изменить порядок цветов, маркеров и стилей линий (например, сплошных или пунктирных).
Чтобы изменить любой из порядков свойств, нажмите кнопку со стрелкой вверх или вниз слева от связанного списка свойств, чтобы переместить выбранное свойство вверх или вниз в списке.
