Входной формат DDR

Форматирование входных изображений в соответствии с форматом DDR ввода нескольких кадров требует:

Эта информация автоматически генерируется compile способ. Дополнительные сведения о созданных смещениях адресов DDR см. в разделе Использование выходных данных компилятора для системной интеграции.

Можно также указать максимальное количество входных кадров в качестве необязательного аргумента в compile способ. Дополнительные сведения см. в разделе Создание смещений памяти DDR на основе количества входных кадров.

Выходной формат DDR

Получение результатов для нескольких входных изображений из области вывода DDR требует:

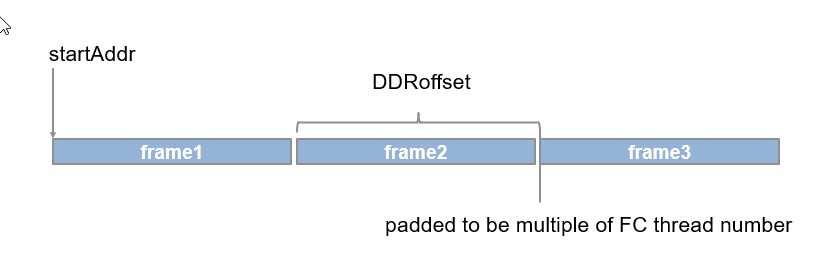

Выходные результаты должны быть отформатированы таким образом, чтобы они были кратны размеру выходного элемента FC. Информация и форматирование автоматически генерируются compile способ. Дополнительные сведения о созданных смещениях адресов DDR см. в разделе Использование выходных данных компилятора для системной интеграции.

Ручное включение режима нескольких кадров

После развертывания сети глубокого обучения можно вручную включить режим нескольких кадров, записав количество кадров через сетевой порт конфигурации (NC). Для ручного перехода в режим нескольких кадров в командной строке MATLAB ® введите:

dnnfpga.hwutils.writeSignal(1, dnnfpga.hwutils.numTo8Hex(addrMap('nc_op_image_count')),15,hT);

Функция addrMap('nc_op_image_count') возвращает адрес регистра AXI для nc_op_image_count, 15 - количество изображений, и hT представляет dlhdl.Target класс, содержащий определение платы и определение интерфейса платы. Дополнительные сведения об адресах регистров AXI см. в разделе Карта регистров процессоров глубокого обучения.
