Формирование сигнала косинуса (чирп) со сдвигаемой частотой
Инструментарий/источники системы DSP
Блок Chirp выдает сигнал косинуса (chirp) со сдвигаемой частотой с единичной амплитудой и непрерывной фазой. Чтобы задать требуемый выходной сигнал частотной частоты, необходимо определить его функцию мгновенной частоты, также известную как сдвиг выходной частоты. По умолчанию сдвиг частоты может быть линейным, квадратичным или логарифмическим и повторяться один раз в каждое время сдвига. Описание алгоритмов, используемых блоком Chirp, см. в разделе Алгоритмы.
Port_1 - Сигнал косинуса (чирп) Swept-frequencyСигнал косинуса (чирп) со сдвигаемой частотой. В Linear, Logarithmic, и Quadratic режимы (установленные параметром Frequency sweep), блок выводит косинус swept-частоты с мгновенными значениями частоты, заданными параметрами частоты и времени. В Swept cosine в режиме блок выводит косинус со сдвигаемой частотой с линейной мгновенной выходной частотой, которая может отличаться от частоты и временных параметров.
Дополнительные сведения о том, как блок вычисляет выходные данные, см. в разделе Алгоритмы.
Типы данных: single | double
Frequency sweep - Тип частотного сдвигаLinear (по умолчанию) | Swept cosine | Logarithmic | QuadraticТип выходного мгновенного сдвига частоты, fi (t ):Linear, Logarithmic, Quadratic, или Swept cosine. Дополнительные сведения см. в разделе Формирование частотного сдвига и алгоритмов.
Когда вы хотите линейно swepted chirp сигнал, мы рекомендуем использовать Linear свип частоты. Хотя Swept cosine свип частоты также дает линейно свитый чирп-сигнал, выходной сигнал может иметь неожиданное частотное содержание.
Значение развертки косинуса в целевое время не обязательно является целевой частотой. Это происходит из-за того, что заданный пользователем сдвиг не является фактическим сдвигом частоты свип-сигнала косинуса, как отмечено в разделе Метод вычисления выходного сигнала для свип-сигнала косинуса. В таблице Мгновенные значения сдвига частоты (Instantaneous Frequency Sweep Values) приведено фактическое значение сдвига косинуса в целевое время.
В режиме косинуса Swept не устанавливайте параметры так, чтобы 1/Tsw было намного больше значений параметров Начальная частота (Initial frequency) и Целевая частота (Target frequency). В таких случаях фактическое частотное содержание развертываемого косинусного сдвига может быть ближе к 1/Tsw, значительно превышая значения параметров начальной частоты и целевой частоты.
Sweep mode - Режим сдвигаUnidirectional (по умолчанию) | BidirectionalПараметр режима сдвига определяет, является ли сдвиг однонаправленным или двунаправленным, что влияет на форму сдвига выходной частоты (см. раздел Формирование сдвига частоты). В следующей таблице описаны характеристики однонаправленных и двунаправленных протягиваний.
| Параметры режима сдвига | Характеристики сдвига |
|---|---|
|
|
|
|

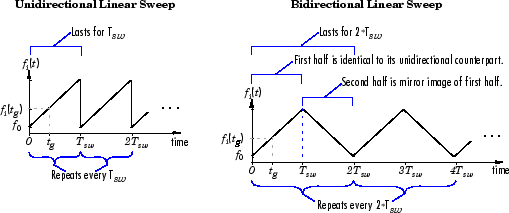

Следующая диаграмма иллюстрирует линейный сдвиг в обоих режимах сдвига. Сведения о настройке значений частоты сдвига см. в разделе Настройка мгновенных значений сдвига частоты.

Initial frequency (Hz) - Начальная частота1000 (по умолчанию) | скалярДля Linear, Quadratic, и Swept cosine sweeps, начальная частота f0 выходного сигнала чирп-сигнала. Начальную частоту (Гц) можно задать в виде скаляра, большего или равного нулю. Для Logarithmic sweeps, начальная частота на единицу меньше фактической начальной частоты sweep. Кроме того, когда сдвиг Logarithmic, необходимо установить начальную частоту меньше целевой частоты.
Дополнительные сведения см. в разделе Настройка значений мгновенного сдвига частоты.
Настраиваемый: Да
Target frequency (Hz) - Целевая частота4000 (по умолчанию) | скалярДля Linear, Quadratic, и Logarithmic sweeps, мгновенная частота, fi (tg), выходного сигнала в целевое время, tg. Целевую частоту (Гц) можно задать в виде скаляра, большего или равного нулю. Для Swept cosine sweep, Target frequency - мгновенная частота выхода в половине целевого времени, tg/2. Когда сдвиг частоты равен Logarithmic, необходимо задать для параметра Целевая частота значение, превышающее Начальную частоту.
Дополнительные сведения см. в разделе Настройка значений мгновенного сдвига частоты.
Настраиваемый: Да
Target time (s) - Целевое время развертки1 (по умолчанию) | скалярДля Linear, Quadratic, и Logarithmic свипы, время, tg, при котором свип достигает целевой частоты, fi (tg). Для Swept cosine sweep, Target time - время, в которое sweep достигает 2fi (tg) - f0. Целевое время должно быть скаляром, большим или равным нулю, и меньшим или равным времени сдвига, .
Дополнительные сведения см. в разделе Настройка значений мгновенного сдвига частоты.
Настраиваемый: Да
Sweep time (s) - Время сдвига1 (по умолчанию) | скалярВ Unidirectional Режим сдвига, время сдвига, Tsw, является периодом сдвига выходной частоты. В Bidirectional В режиме свип-сигнала время свип-сигнала равно половине периода свип-сигнала выходной частоты. Время сдвига должно быть скаляром, большим или равным целевому времени, .
Настраиваемый: Да
Initial phase (rad) - Начальная фаза выхода косинуса0 (по умолчанию) | скалярФаза выхода косинуса при t = 0cos (δ 0). Можно указать начальную фазу (рад) как скаляр, который больше или равен нулю.
Настраиваемый: Да
Sample time - Период выборки выходных данных1/8000 (по умолчанию) | положительный скалярПериод выборки TS выходных данных. Период выходного кадра - MoTs, где Mo - количество выборок на кадр.
Samples per frame - Выборки на кадр1 (по умолчанию) | положительное целое числоЧисло выборок, Mo, для буферизации в каждом выходном кадре, указанное как положительный целочисленный скаляр.
Output data type - Тип выходных данныхDouble (по умолчанию) | SingleТип данных вывода, заданный как одинарная точность или двойная точность.
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
Управление основной формой выходного мгновенного сдвига частоты, fi (t), осуществляется с помощью параметров режимов Сдвиг частоты (Frequency sweep) и Сдвиг (Sweep).
| Параметры настройки формы сдвига | Возможная настройка | Описание параметра |
|---|---|---|
Сдвиг частоты | Линейный Квадратный Логарифмический Сметаемый косинус | Определяет, изменяются ли частоты сдвига линейно, квадратично или логарифмически. Линейные и протянутые косинусные протягивания изменяются линейно. |
Режим сдвига | Однонаправленный Двунаправленный | Определяет, является ли сдвиг однонаправленным или двунаправленным. Дополнительные сведения см. в разделе Режим сдвига |

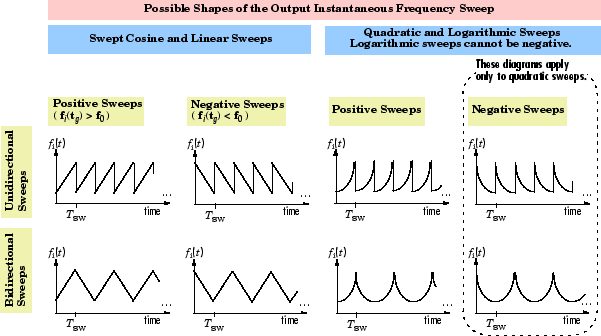

Следующая диаграмма иллюстрирует возможные формы сдвига частоты, которые можно получить, задав параметры режима сдвига частоты и сдвига.

Сведения о том, как задать значения частоты для сдвига, см. в разделе Настройка мгновенных значений сдвига частоты.
Установите следующие параметры для настройки значений частоты выходного сдвига частоты.
Начальная частота (Гц), f0
Целевая частота (Гц), fi (tg)
Целевое время (секунды), tg
В следующей таблице суммированы значения сдвига в определенное время для всех настроек сдвига частоты. Сведения о формулах, используемых для вычисления значений сдвига в другое время, см. в разделе Алгоритмы.
Мгновенные значения сдвига частоты
| Сдвиг частоты | Значение сдвига при t = 0 | Значение сдвига при t = t g | Время, когда значение сдвига является целевой частотой, f i (t g ) |
|---|---|---|---|
Линейный | f0 | fi (tg) | tg |
Квадратный | f0 | fi (tg) | tg |
Логарифмический | f0 | fi (tg) | tg |
Сметаемый косинус | f0 | 2fi (tg) - f0 | тг/2 |
Блок Chirp использует одну из двух формул для вычисления выходного сигнала блока в зависимости от настройки параметра «Сдвиг частоты». Дополнительные сведения см. в следующих разделах.
В следующей таблице показаны уравнения, используемые блоком для вычисления заданного пользователем сдвига выходной частоты, fi (t), выхода блока, ychirp (t) и фактического сдвига выходной частоты, fi (actual) (t). Если для параметра Frequency sweep установлено значение, то только заданный пользователем сдвиг не является фактическим выходным сдвигом. Swept cosine.
Примечание
Следующие уравнения применяются только к однонаправленным сдвигам, в которых fi (0) < fi (tg). Чтобы получить уравнения для других случаев, изучите следующую таблицу и диаграмму в разделе Формирование сдвига частоты.
Таблица уравнений, используемая блоком, содержит следующие переменные:
fi (t) - заданный пользователем сдвиг частоты
fi (actual) (t) - фактический сдвиг выходной частоты, обычно равный fi (t)
y (t) - выходной сигнал блока Chirp
) - фаза сигнала чирпа, где = 0, 2āfi (t) - производная фазы
) dt
- значение параметра начальной фазы, где (δ 0)
Уравнения для однонаправленных положительных сдвигов
| Сдвиг частоты | Блочный выходной прерывистый сигнал | Заданный пользователем сдвиг частоты, f i (t) | Фактический сдвиг частоты, f i (фактический) (t) | |
|---|---|---|---|---|
| ( | + βt | f0tg | fi (t) |
| То же, что и | + βt2 | f0tg2 | fi (t) |
| То же, что и | f0) ttg Где fi (tg) > f0 > 0 | Н/Д | fi (t) |
| t + δ 0) | То же, что и | То же, что и | t) + βt |
Производная фазы чирп-функции даёт мгновенную частоту чирп-функции. Блок Chirp использует этот принцип для вычисления выходного сигнала chirp, если для параметра Frequency Sweep установлено значение Linear, Quadratic, или Logarithmic.
( | Линейный, квадратичный или логарифмический чирп-сигнал с фазой () |
) dt | Фазовая производная - мгновенная частота |
Например, если требуется сигнал частотной частоты с линейным мгновенным сдвигом частоты, задайте для параметра «Сдвиг частоты» значение Linearи настройте значения линейного сдвига, установив соответствующим образом другие параметры. Блок выдает чирп-сигнал, фазовой производной которого является заданный линейный свип. Это гарантирует, что мгновенная частота выходного сигнала соответствует требуемой линейной частоте сдвига. Уравнения, описывающие линейные, квадратичные и логарифмические протягивания, см. в разделе Уравнения для вычисления выходных данных.
Чтобы сгенерировать сигнал развертки косинусной частотной частоты, блок устанавливает выходной сигнал развертки косинусной частотной частоты следующим образом.
( | Swepted cosine chirp output (Мгновенное уравнение частоты, не удерживается.) |
Мгновенное уравнение частоты, показанное в методе вычисления выходного сигнала для линейных, квадратичных и логарифмических сдвигов частоты, не удерживается для развертываемой косинусной частотной диаграммы, поэтому определяемая пользователем частотная шкала, fi (t), не является фактической выходной частотной шкалой, fi (actual) (t), для развертываемой косинусной частотной диаграммы. Таким образом, выход сметенного косинуса может вести себя не так, как вы ожидаете. Дополнительные сведения о режиме развертки косинусной частотной диаграммы см. в разделах Сдвиг частоты, описанный для параметра Сдвиг частоты (Frequency sweep) и Уравнения для вычисления выходного сигнала (Equations for Output Computation).
