Поплавковый тип

Введите тип с плавающей запятой в целое число без знака или наоборот

Библиотека:
Кодер HDL/Операции с плавающей точкой HDL

Описание

Блок передает нижележащие биты входного сигнала в соответствующее представление с фиксированной запятой или с плавающей запятой. Вход и выход блока содержат одинаковое количество битов.

Тип входных данных	Тип выходных данных
`half`	`uint16`
`single`	`uint32`
`double`	`uint64`
`uint32`	`single`
`uint64`	`double`
`uint16`	`half`

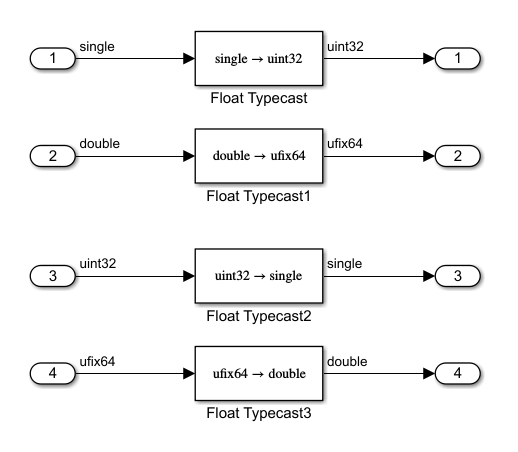

На этом рисунке показано динамическое изменение маски блока, поведения и типа выходных данных в зависимости от указанного типа входных данных.

Порты

Вход

развернуть все

`Port_1(u)` - Входной сигнал
`scalar` | `vector`

Порт для ввода данных в блок.

Типы данных: single | double | uint32 | fixed point

Продукция

развернуть все

`Port_1(y)` - Выходной сигнал
`scalar` | `vector`

Порт для получения вычисленных выходных данных из блока.

Типы данных: single | double | uint32 | fixed point

Примеры модели

Simulate and Generate HDL Code for the Float Typecast Block

Моделирование и генерация кода HDL для блока Float Typecast

Используйте блок «Тип с плавающей запятой» для приведения входных данных к плавающей или фиксированной точке.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

Блок поддерживает генерацию кода HDL в Native Floating Point режим. Чтобы использовать этот режим, укажите single или uint32 типы данных в качестве входных данных блока. С помощью помощника по кодам HDL можно заменить блоки преобразования типов данных, которые используют Stored Integer (SI) режим и преобразование между типами данных с плавающей и фиксированной точками.

Блок поддерживает генерацию кода для сложных сигналов.

См. также

Функции

typecast

Темы

Начало работы с поддержкой собственного кодера HDL с плавающей запятой

Представлен в R2017b

Документация по кодеру HDL
