Счетчик оборудования с ограниченным количеством или свободным запуском
Кодер/источники ЛПВП
Блок HDL Counter моделирует свободно работающий, ограниченный по количеству или по модулю аппаратный счетчик, который поддерживает подписанные и неподписанные целочисленные и фиксированные типы данных. Счетчик выдает свое значение для текущего времени выборки. Во время моделирования этот блок не сообщает о предупреждениях или ошибках из-за переполнения. Чтобы сообщить об этих предупреждениях, см. раздел Simulink.restoreDiagnostic.
По умолчанию счетчик не имеет входных портов. Счетчик подсчитывается от начального значения до порогового значения на основе типа Counter, значения Count to и длины Word. Тип выходных данных счетчика зависит от выходных данных счетчика, длины слова и длины дроби.
По умолчанию, если порты управления не включены, счетчик отсчитывается от нуля в свободном режиме. В этом режиме счетчик постепенно увеличивается на единицу в каждом блоке времени выборки до тех пор, пока не достигнет порогового значения. Пороговое значение счетчика рассчитывается как 2^(Word length) - 1. При достижении значения счетчика счетчик сбрасывается в исходное значение.
Поведение счетчика зависит от указанных контрольных портов. Эта таблица показывает приоритет управляющих сигналов и то, как значение счетчика обновляется относительно управляющих сигналов.
Локальный сброс, rst | Триггер нагрузки, load | Подсчет включен, enb | Направление подсчета, dir | Следующее значение счетчика |
|---|---|---|---|---|
| 1 | – | – | – | Начальное значение |
| 0 | 1 | – | – | load_val стоимость |
| 0 | 0 | 0 | – | Текущее значение |
| 0 | 0 | 1 | 1 | Текущее значение + значение шага |
| 0 | 0 | 1 | 0 | Текущее значение - значение шага |
параметр Step value и дополнительный порт направления подсчета, dir, взаимодействие для определения фактического направления подсчета.
dir Значение сигнала | Знак значения шага | Направление фактического подсчета |
|---|---|---|
| 1 | + (положительный) | Вверх |
| 1 | - (отрицательно) | Вниз |
| 0 | + (положительный) | Вниз |
| 0 | - (отрицательно) | Вверх |

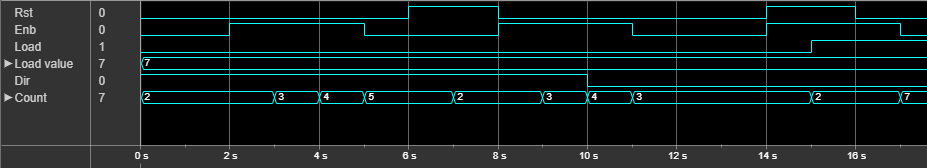

На этом рисунке показан режим работы в свободном режиме. В этом примере счетчик имеет длину Word, равную 4. Начальное значение: 2, значение нагрузки - 7, а значение Step равно 1. Когда сигнал Enb высок, счетчик увеличивается на один шаг. Когда сигнал Rst становится высоким, счетчик сбрасывается в исходное значение, 2. При снижении порта Dir счетчик уменьшается от 4 кому 3 на шаге времени 11s. Значение счетчика привязывается к значению нагрузки, когда порт загрузки становится высоким.
Для задания поведения счетчика можно использовать параметр Тип счетчика. Count limited режим счетчика переводит счетчик в исходное значение, когда счетчик точно достигает значения Count to. Если счетчик не достигает значения Count to, оно может превысить это значение. Для счетчика «вверх» значение счетчика может достигать порогового значения, которое вычисляется как 2^(Word length) - 1. Для счетчика с понижением значение счетчика может достигать начального значения. Когда он достигает или точно соответствует этому пороговому значению, счетчик сбрасывает значение, которое определяется значением шага переноса.
Modulo режим счетчика переносит счетчик, когда он достигает или точно соответствует значению Count. Вместо перезапуска при начальном значении счетчик возвращается к значению, которое определяется значением шага переноса. Для счетчика вверх значение шага переноса вычисляется как значение шага - (count to value + 1) + count from value. Для счетчика с понижением значение шага обтекания вычисляется как число от значения - значение шага + (число до значения + 1).

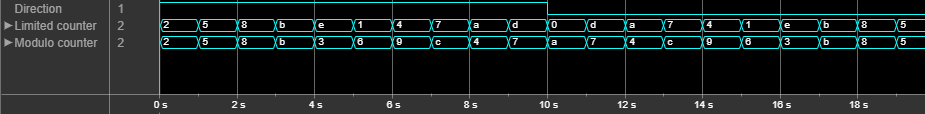

Этот рисунок иллюстрирует Count limited и Modulo режимы работы. В этом примере счетчик имеет длину Word, равную 4, Начальное значение 2, Значение шага 3и Count to value of, 12.
В Count limited режим, по мере достижения значения счетчика 11, он превышает значение Count to и достигает 14. Поскольку пороговое значение равно 15 (2^4-1)счетчик сбрасывает значение, которое определяется значением шага обертывания. При подсчете счетчик превышает начальное значение и может достигать нуля. Затем он сбрасывается до значения, которое определяется значением шага упаковки.
В Modulo режим, по мере достижения значения счетчика 11счетчик сбрасывает значение, которое определяется значением шага обертывания. Значение шага обертки: 3 - (12 + 1) + 2 = -8. Поэтому счетчик сбрасывает значение 3 (11 + (-8). При подсчете вниз, по мере достижения значения подсчета 4счетчик сбрасывает значение, которое определяется значением шага обертывания. Значение шага обертки: 2 - 3 + (12 + 1) = 12. Поэтому счетчик сбрасывает значение 12.
