Сохраняет последовательность входных выборок в регистре FIFO
Кодер HDL/RAM HDL
Блок HDL FIFO хранит последовательность входных выборок в регистре FIFO. Данные, записанные первыми в регистр FIFO, выходят первыми. Реализация блока напоминает блок FIFO в аппаратных платформах по функциональности и поведению.

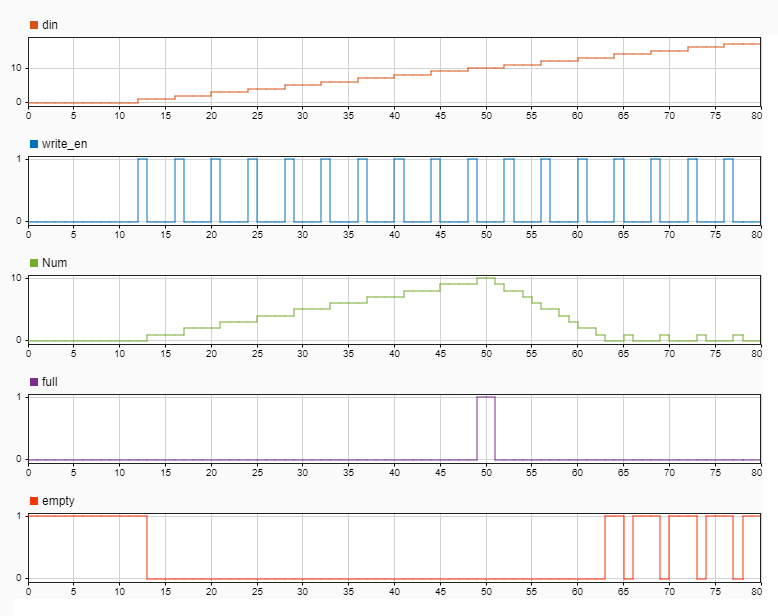

На этом рисунке показана операция записи FIFO. Входной порт Push действует как разрешающий сигнал для операции записи. Этот сигнал обозначается write_en сигналом на рисунке.
Когда сигнал write_en 0блок не записывает данные в FIFO, и устанавливается пустой флаг.
Когда write_en становится 1блок перемещает сигнал din на входной порт In в конец регистра FIFO на следующем шаге времени. Сигнал Num указывает количество записей данных в регистре FIFO. Каждый раз при записи данных в FIFO сигнал Num увеличивается на 1. На шаге времени 12, write_en является 1. На следующем шаге времени 13, данные записываются в FIFO. Количество приращений сигнала на 1 и пустой флаг отменяется.
Этот FIFO использует размер регистра по умолчанию 10. Когда сигнал Num становится равным размеру регистра на шаге времени 49, подается сигнал Full. После того, как сигнал Full становится 1, если вы пытаетесь записать больше записей в FIFO, блок генерирует предупреждение.

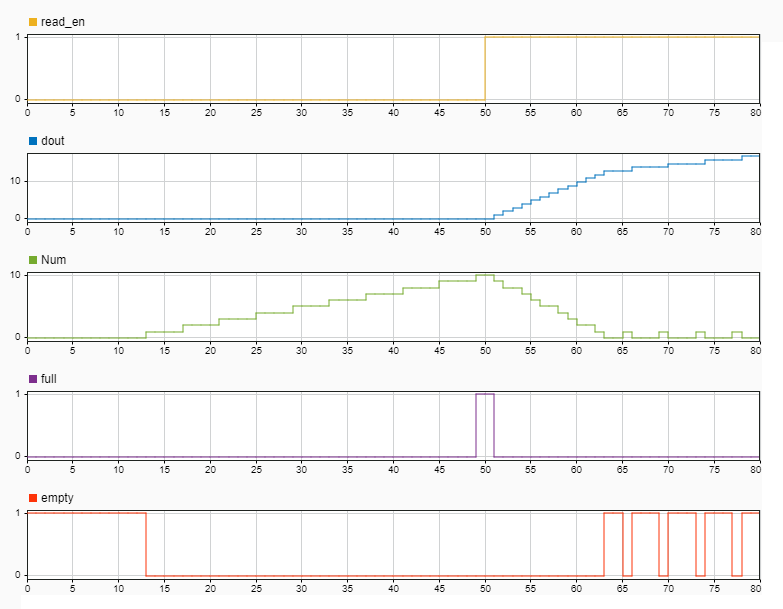

На этом рисунке показана операция чтения FIFO. Входной порт Pop действует как разрешающий сигнал для операции считывания. Этот сигнал обозначается read_en сигналом на рисунке.
Когда сигнал read_en 0, выход блока dout 0. Когда сигнал read_en становится 1 на шаге времени 50, сигнал dout выводит самую старую запись в FIFO на следующем шаге времени 51. Флаг Full отменяется, и сигнал Num уменьшается на 1 начиная со временного шага 51 при чтении данных из FIFO.
Когда сигнал Num становится равным 0, подается пустой сигнал. После того, как сигнал Empty становится 0, при попытке прочесть дополнительные записи из FIFO блок генерирует предупреждение.
На этом рисунке показана операция чтения FIFO. Входной порт Pop действует как разрешающий сигнал для операции считывания. Этот сигнал обозначается read_en сигналом на рисунке.
По умолчанию HDL FIFO работает в Classic режим. Для FIFO можно также использовать режим first-word-fall-through (FWFT). В диалоговом окне «Параметры блока» задайте режим как FWFT.
В FWFT , операция записи работает так же, как и Classic режим. FWFT режим отличается от Classic режим при выполнении операции чтения. В Classic режим, после размещения запроса на чтение или ввода 1 для порта Pop данные становятся доступными на выходе FIFO в следующем такте. В FWFT В режиме первое слово, записываемое в FIFO, попадает на выход и доступно на выходном сигнале Out.
На рисунке, хотя read-en становится 1 на шаге времени 50, FIFO считывает первое слово dout на шаге времени 15. Эту возможность можно использовать для просмотра вперед и просмотра первого слова, записанного в FIFO.
