Умножить - накапливать

Выполнение операции умножения-накопления на входах

Библиотека:
Кодер ЛПВП/операции ЛПВП

Описание

Блок умножения-накопления выполняет эту операцию на входах a и bи предвзятость c, для вычисления результата dataOut.

dataOut = sum(a.* b) + c

По умолчанию блок работает в векторном режиме. Исходные данные a и b могут быть скалярами, векторами или 2-D матрицами. По умолчанию значение смещения c равно нулю, и блок вычисляет скалярное произведение входов a и b. Можно указать ненулевое значение для c с помощью Dialog или Input port в качестве Источника. Блок добавляет это смещение к скалярному произведению a и b. Операция умножения имеет полную точность независимо от настройки типа выходных данных. К операции сложения применяются параметры Тип данных вывода (Output data type) и Режим округления целых чисел (Integer rounding mode).

С помощью параметра «Режим работы» можно задать режимы работы потоковой передачи для блока «Умножение-накопление». При создании кода HDL при использовании режима потоковой передачи в блок вводятся скалярные значения. Блок имеет два режима потоковой передачи: Streaming - using Start and End ports и Streaming - using Number of Samples. При выборе этих режимов потоковой передачи можно указать управляющие сигналы для использования с режимом. Управляющие сигналы определяют, когда начинать и заканчивать накопление и когда выходной сигнал является действительным.

Ограничения для генерации кода HDL

Скалярные входы не поддерживаются для генерации кода HDL. Чтобы создать код для блока, используйте векторные входы. Для скалярных входов используйте блок «Умножение-сложение».
Типы матричных данных не поддерживаются в интерфейсах блочных портов. При наличии сигналов матричного типа используйте блок «Произведение» в режиме умножения матриц.
Потоковые режимы работы для блока не поддерживаются внутри блока переустановляемой подсистемы для генерации кода HDL.

Порты

Вход

развернуть все

`a` - Входной сигнал
`vector` | `matrix` | `array` | `bus`

Порт для ввода данных в блок.

`b` - Входной сигнал
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт для ввода данных в блок.

`c` - Сигнал смещения
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт для подачи сигнала смещения в блок. Блок добавляет это смещение к входам. Убедитесь, что тип данных сигнала смещения соответствует типу скалярного произведения входных сигналов.

Зависимости

Чтобы включить этот порт, установите для параметра Source значение Input port.

`startIn` - Начало сигнала управления накоплением
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт для подачи управляющего сигнала для начала накопления. Рекомендуется использовать boolean сигнал типа данных в качестве входного сигнала порта. Чтобы начать получать накопленное выходное значение из сигнала dataOut, должны быть высоки сигналы startIn и validIn. Сигнал dataOut выдает накопленный результат из следующего тактового цикла.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Start and End Ports.

`validIn` - Действительный входной управляющий сигнал
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт для выдачи управляющего сигнала, указывающего, что входной сигнал является действительным для накопления. Рекомендуется использовать boolean сигнал типа данных в качестве входного сигнала порта. Чтобы начать получать накопленное выходное значение из сигнала dataOut, сигналы validIn и startIn должны быть высокими. Сигнал dataOut выдает накопленный результат из следующего тактового цикла. Сигнал validIn имеет более высокий приоритет, чем сигналы startIn и endIn.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Start and End Ports или Streaming - using Number of Samples.

`endIn` - Конец сигнала управления накоплением
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт для выдачи управляющего сигнала, указывающего на конец накопления. Для указания кадра, содержащего накопленные выходные данные, можно использовать сигналы startIn и endIn с сигналом validIn.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Start and End Ports а затем выберите End input и output ports.

Продукция

развернуть все

`dataOut` - Выходной сигнал
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт, генерирующий выходные данные из операции умножения-накопления. По умолчанию блок использует Vector режим работы и вычисляет скалярное произведение входных сигналов и добавляет смещение для получения результата. Если в качестве режима работы указан режим потоковой передачи, значение сигнала dataOut зависит от предоставляемых управляющих сигналов. Тип данных выходного сигнала тот же, что и у аккумулятора.

`startOut` - Начало накопления выходного управляющего сигнала
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт, генерирующий выходной управляющий сигнал для индикации начала накопления. Когда и validIn, и startIn имеют высокий уровень, в следующем тактовом цикле сигнал startOut становится высоким. Тактовый цикл, при котором startOut становится высоким, указывает на начало кадра и на то, что сигнал dataOut начал выдавать действительный накопленный выходной сигнал.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Start and End Ports а затем выберите Start output port (Запустить выходной порт).

`validOut` - Действительный выходной управляющий сигнал
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт, генерирующий выходной управляющий сигнал для указания на то, что сигнал dataOut является действительным. Когда сигнал validIn становится высоким, сигнал validOut становится высоким в следующем такте и указывает, что dataOut является допустимым.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Start and End Ports а затем выберите Допустимый выходной порт.

`endOut` - Конец накопительного выходного управляющего сигнала
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт, генерирующий выходной управляющий сигнал для указания конца накопления. Для указания допустимого кадра, содержащего накопленный выходной сигнал, можно использовать циклы тактовых импульсов между моментом, когда сигнал startOut становится высоким, и моментом, когда сигнал EndOut становится высоким.

Зависимости

`countOut` - Выходной управляющий сигнал счетчика
`scalar` | `vector` | `matrix` | `array` | `bus`

Порт, генерирующий выходной управляющий сигнал для указания количества накапливаемых выборок. Значение этого сигнала увеличивается от 1 к значению, указанному для параметра «Количество образцов». При высоком значении сигнала validIn значение countOut увеличивается на 1 каждый тактовый цикл.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Number of Samples а затем выберите Count output port.

Параметры

развернуть все

`Operation Mode` - Режим накопления входов
`'Vector'` (по умолчанию) | `'Streaming - using Start and End Ports'` | `'Streaming - using Number of Samples'`

Режим работы можно задать следующим образом:

Vector: Вы можете использовать скаляры или векторы в качестве входных данных. Блок выполняет скалярное произведение входов u1 и u2 и добавляет смещение k для получения результата.
Streaming - using Start and End PortsИспользование скалярных входов для генерации кода HDL. В этом режиме можно использовать управляющие сигналы startIn и endIn для определения времени начала и остановки накопления. Выходные данные действительны при высоком значении validIn.
Streaming - using Number of SamplesИспользование скалярных входов для генерации кода HDL. В этом режиме можно задать количество выборок и использовать управляющий сигнал countIn для определения времени начала и остановки накопления. Выходные данные действительны при высоком значении validIn.

Программное использование

Параметр блока: opMode

Текст: символьный вектор

Значение: 'Vector' | 'Streaming - using Start and End Ports' | 'Streaming - using Number of Samples'

По умолчанию: 'Vector'

`Bias` - Смещение для добавления к входному скалярному произведению
`{'0.0'}` (по умолчанию)

Смещение можно указать следующим образом:

Источник как Dialog. Затем укажите значение.
Источник как Input port. Этот параметр создает внешний входной порт c для ввода сигнала смещения в блок.

Программное использование

Параметр блока: initValueSetting

Текст: символьный вектор

Значение: 'Dialog' | 'Input port'

По умолчанию: 'Dialog'

Если для параметра «Источник» задано значение Dialog, можно указать начальное значение с помощью initValue2 установка.

Параметр блока: initValue2

Текст: символьный вектор

Значение: целое число, большее или равное нулю

По умолчанию: '0.0'

`Number of Samples` - Количество выборок действительного накопленного выходного сигнала
`{'2'}` (по умолчанию)

Можно указать количество выборок, чтобы указать кадр, содержащий количество выборок действительных накопленных выходных данных Out.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Number of Samples.

Программное использование

Параметр блока: num_samples

Текст: символьный вектор

Значение: целое число, большее или равное нулю

По умолчанию: '2'

`Output data type` - Тип данных блочного вывода
`Inherit: Inherit via back propagation` (по умолчанию)

Задайте тип выходных данных:

Правило, наследующее тип данных, например Inherit: Same as first input.
Встроенный тип данных, например single или int16.
Имя объекта типа данных. например, Simulink.NumericType объект.
Выражение, которое вычисляет допустимый тип данных, например: fixdt(1,16,0)

Режимы потоковой передачи не поддерживают Inherit: Inherit via internal rule. При установке типа выходных данных можно использовать помощник по типам данных. Для отображения помощника нажмите кнопку Show data type assistant.

Программное использование

Параметр блока: OutDataTypeStr

Текст: символьный вектор

По умолчанию: {'Inherit: Inherit via internal rule'}

Сведения о возможных значениях, которые можно задать для этого параметра, см. в разделе Параметры, зависящие от блока.

`Integer rounding mode` - Режим округления для операций с фиксированной точкой
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Укажите операцию округления как:

Ceiling: Округляет положительные и отрицательные числа в сторону положительной бесконечности. Эквивалентно MATLAB ®ceil функция.
Convergent: Округляет число до ближайшего представимого значения. Если возникает связь, округляется до ближайшего чётного целого числа. Эквивалентно Designer™ фиксированной точки convergent функция.
Floor: Округляет положительные и отрицательные числа в сторону отрицательной бесконечности. Эквивалентно MATLAB floor функция.
Nearest: Округляет число до ближайшего представимого значения. Если возникает галстук, округляется до положительной бесконечности. Эквивалентно конструктору фиксированных точек nearest функция.
Round: Округляет число до ближайшего представимого значения. Если возникает связь, округляет положительные числа в сторону положительной бесконечности и округляет отрицательные числа в сторону отрицательной бесконечности. Эквивалентно конструктору фиксированных точек round функция.
Simplest: Выбор между округлением в сторону пола и округлением в сторону нуля для создания кода округления, который является максимально эффективным.
Zero: Округляет число до нуля. Эквивалентно MATLAB fix функция.

Программное использование

Параметр блока: RndMeth

Текст: символьный вектор

По умолчанию: {'Floor'}

`Valid output port` - Управляющая генерация выходного порта validate Out
off (по умолчанию) | on

Управление генерацией выходного порта validedOut. Этот порт указывает, является ли значение dataOut допустимым.

прочь: Не отображает выходной порт validedOut.
на: Отображение выходного порта validedOut.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Number of Samples или Streaming - using Start and End Ports.

Программное использование

Параметр блока: validOut

Текст: символьный вектор

Значения: 'off' | 'on'

По умолчанию: 'off'

`End input and output ports` - Управление генерацией входного порта endIn и выходного порта endOut
off (по умолчанию) | on

Управление генерацией входного порта endIn и выходного порта endOut. Порты указывают конец кадра, содержащего допустимые выходные данные накопления.

прочь: Не отображает входной порт endIn и выходной порт endOut.
на: Отображение входного порта endIn и выходного порта endOut.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Start and End Ports.

Программное использование

Параметр блока: endInandOut

Текст: символьный вектор

Значения: 'off' | 'on'

По умолчанию: 'off'

`Start output port` - Управление генерацией выходного порта startOut
off (по умолчанию) | on

Управление генерацией выходного порта startOut. Этот порт генерирует сигнал startOut, который указывает начало кадра, содержащего действительные накопленные выходные данные.

прочь: Не отображает выходной порт startOut.
на: Отображение выходного порта startOut.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Start and End Ports.

Программное использование

Параметр блока: startOut

Текст: символьный вектор

Значения: 'off' | 'on'

По умолчанию: 'off'

`Count output port` - Управление генерацией выходного порта countOut
off (по умолчанию) | on

Управление генерацией выходного порта countOut. Этот порт генерирует счетчик, указывающий кадр, содержащий допустимые выборки.

прочь: Не отображает выходной порт countOut.
на: Отображение выходного порта countOut.

Зависимости

Чтобы включить этот порт, установите для параметра Operation Mode значение Streaming - using Number of Samples.

Программное использование

Параметр блока: countOut

Текст: символьный вектор

Значения: 'off' | 'on'

По умолчанию: 'off'

Совет

Блок «Умножение-накопление» позволяет:

Выполните операции умножения матрицы. Например, если имеются два ввода матрицы с размерами N-by-M и M-by-P, можно вычислить результат с помощью N-by-P параллельно умножать-накапливать операции.

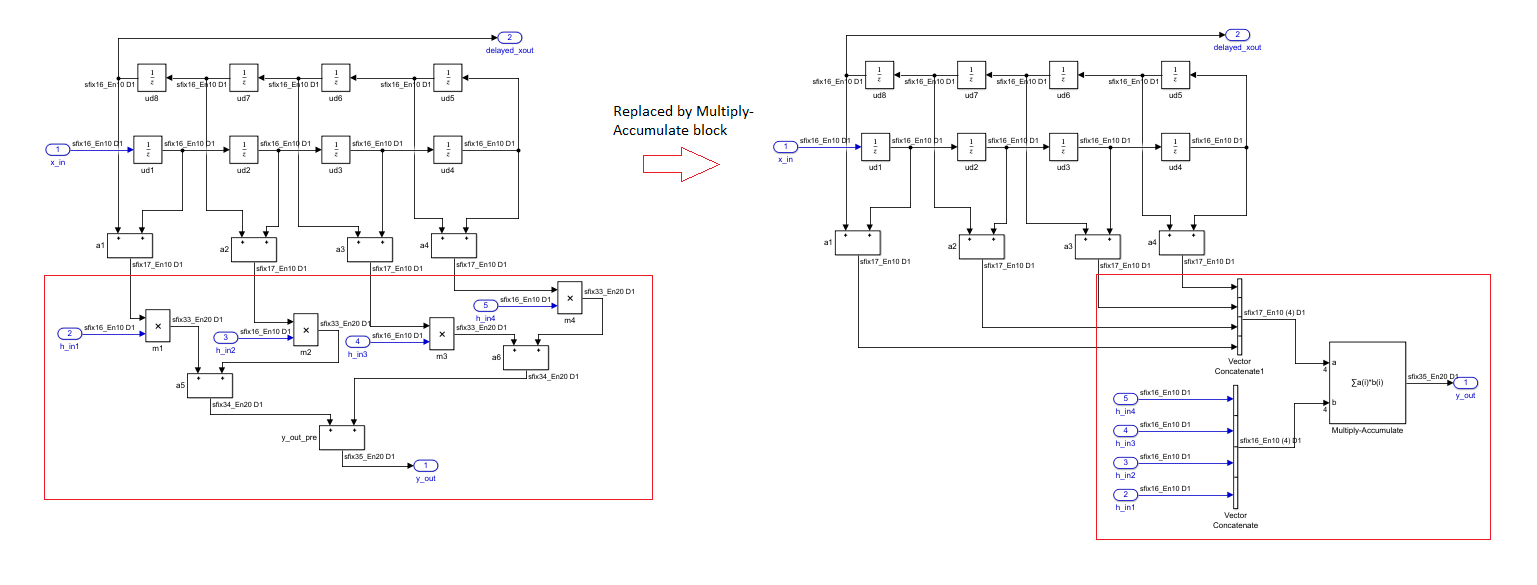

Замените последовательность операций умножения и сложения, например, в блоках фильтров, и повысьте производительность аппаратных средств путем преобразования в фрагменты DSP в FPGA. На этом рисунке показано, как можно использовать блок умножения-накопления с sfir_fixed модель.

Алгоритмы

развернуть все

Потоковый режим с использованием начального и конечного портов

Для задания режима потоковой передачи блока можно использовать параметр «Режим работы». При выборе Streaming - using Start and End Ports, по умолчанию включены три дополнительных параметра. Настройки включают в себя:

Допустимый выходной порт
Конечные порты ввода и вывода
Запуск выходного порта

Рекомендуется оставить эти параметры включенными. При применении настроек появляются три дополнительных порта ввода и три дополнительных порта вывода:

Входные порты	Выходные порты
старт	startOut
validIn	validOut
окончание	endOut

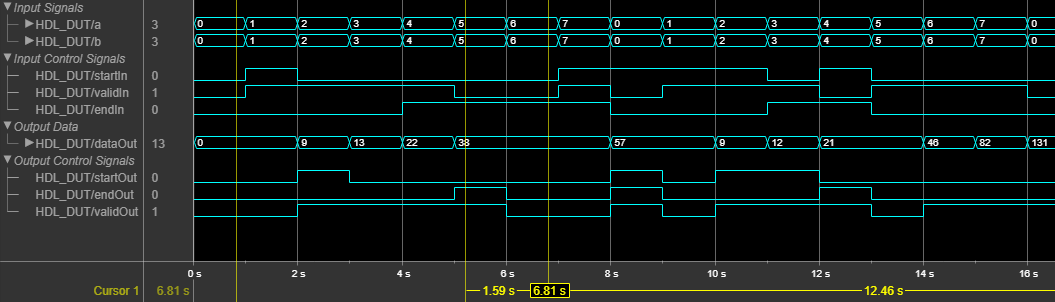

На этом рисунке показан потоковый режим работы с использованием начального и конечного портов. В этом примере значение смещения равно 8.

Первоначально при низком значении validIn значение dataOut равно нулю. В момент времени 1s, и startIn, и validIn становятся высокими. Следовательно, validOut становится высоким в следующем такте, и dataOut начинает производить действительные выходные данные накопления. Во время накопления dataOut принимает значения a и b из предыдущего тактового цикла. Например, в момент времени t = 2s, dataOut = 1 * 1 + 8 = 9.

Чтобы продолжить накопление, при следующем тактовом цикле установите низкий уровень startIn и оставьте высокий уровень validIn. dataOut продолжает накапливать входные данные до тех пор, пока значение validIn не станет низким. На каждом временном шаге dataOut вычисляет произведение входных данных из предыдущего тактового цикла и суммирует результат со значением dataOut из предыдущего тактового цикла. Например, в момент времени t = 3s dataOut = 2 * 2 + 9 = 13.

Когда validIn становится низким, dataOut удерживает выходное значение, видимое в момент времени t = 5s. При t = 5 с значение endIn и validIn являются высокими. Поэтому значение EndOut становится высоким в следующем такте, что указывает на конец кадра. Таким образом, кадр между t = 2s (когда startOut высокий) и t = 6s (когда endOut высокий) указывает кадр, содержащий допустимый выход.

Если startIn, validIn и endIn оба являются высокими одновременно, только dataOut, соответствующий этим входам, накапливаются, как видно при t = 8s. Если startIn является высоким для нескольких тактовых циклов, и если validIn является высоким, аккумулятор сбрасывается при каждом такте, как видно при t = 10s и t = 11s. Накопление продолжается при t = 12 с.

Режим потоковой передачи с использованием количества выборок

Для задания режима потоковой передачи блока можно использовать параметр «Режим работы». При выборе Streaming - using Number of Samples, по умолчанию включены две дополнительные настройки. Настройки включают в себя:

Допустимый выходной порт
Порт вывода счетчика

Рекомендуется оставить эти параметры включенными. При применении настроек появляется дополнительный входной порт validIn и три дополнительных выходных порта:

endOut
validOut
countOut

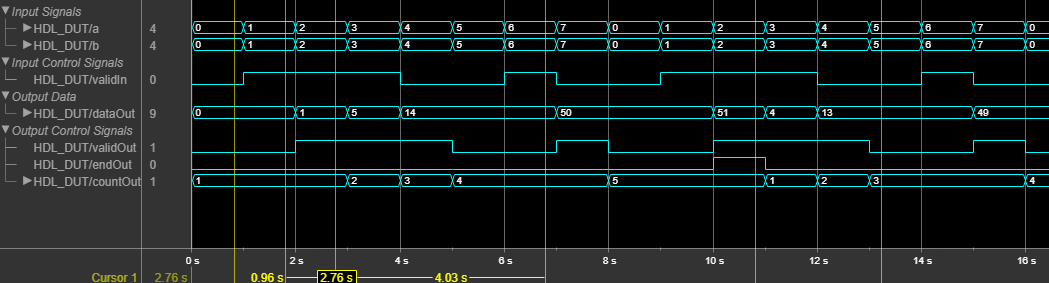

Этот рисунок иллюстрирует потоковый режим работы с использованием количества выборок. В этом примере значение смещения равно 8 и количество образцов равно 5.

Первоначально при низком значении validIn значение dataOut равно 0 и Countout имеет значение 1. В момент времени 1s, validIn становится высоким. Следовательно, значение validOut становится высоким в следующем такте, и dataOut начинает генерировать действительные выходные данные накопления. Во время накопления dataOut принимает значения a и b из предыдущего тактового цикла. Например, в момент времени t = 2s, dataOut = 1 * 1 =1. Приращение отсчета на 1 при следующем такте, то есть при t = 3s, countOut становится 2.

Чтобы продолжить накопление, оставьте значение validIn высоким. dataOut продолжает накапливать входные данные до тех пор, пока значение validIn не станет низким. Когда из dataOut получено пять допустимых выходов, countOut становится 5 и Endout становится высоким, что указывает на конец кадра. Следовательно, время между тем, когда countOut 1 и когда countOut равно пяти, указывает кадр, содержащий допустимый выходной сигнал.

Счетчик накопителя сброшен и отсчет начинается с 1. Когда значение validIn снова становится высоким, dataOut начинает накапливать новый набор значений, а countOut начинает увеличиваться для каждого допустимого dataOut.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

HDL Coder™ предоставляет дополнительные опции конфигурации, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Настройка архитектуры HDL Описание

Настройка архитектуры HDL	Описание
`Auto` (По умолчанию)	В этом режиме выбирается `Serial` архитектура по умолчанию. Когда блок находится внутри контура обратной связи, генератор кода не может использовать `Serial` архитектура, если блок не является частью конвейерной области тактовой частоты и не имеет задержки на выходе блока. Эта ошибка возникает из-за `Serial` архитектура вводит дополнительную задержку, которая не может быть сбалансирована по задержке внутри цикла обратной связи. При использовании `Auto` , генератор кода переключается на `Parallel` архитектура автоматически.
`Parallel`	Для входных векторов размера `N`, этот режим использует `N` Умножение (Multiply): добавление блоков последовательно для вычисления результата. Этот режим использует комбинаторную реализацию и не вводит никакой задержки. Если указать инструмент «Синтез» (Synthesis) и целевую частоту (Target frequency), так как включена оптимизация адаптивного конвейера, генератор кода вставляет регистры трубопровода для блоков умножения-сложения. При синтезировании конструкции, в зависимости от ширины входных битов, эта архитектура отображает до `N` Фрагменты DSP на FPGA.
`Serial`	Для входных векторов размера `N`этот режим использует алгоритм потоковой передачи для реализации операции умножения-накопления. Эта архитектура имеет два режима реализации: В режиме по умолчанию используется локальная многоскоростная реализация. Эта реализация перекрывает общие ресурсы на `N` и мультиплексирует входные векторы с блоком умножения-сложения. Эта реализация вводит дополнительную задержку в единицу на скорости передачи данных. Если в модели или подсистеме, содержащей блок Multiply-Accumulate, включена конвейерная обработка тактовой частоты, эта архитектура использует односкоростную реализацию. Эта реализация запускает совместно используемые ресурсы на тактовой частоте и мультиплексирует входные векторы с блоком умножения-сложения. Эта реализация вводит дополнительную задержку `N` на тактовой частоте. При синтезировании конструкции, в зависимости от ширины входных битов, эта архитектура соответствует одному фрагменту DSP в FPGA.

Auto (По умолчанию)

В этом режиме выбирается Serial архитектура по умолчанию. Когда блок находится внутри контура обратной связи, генератор кода не может использовать Serial архитектура, если блок не является частью конвейерной области тактовой частоты и не имеет задержки на выходе блока. Эта ошибка возникает из-за Serial архитектура вводит дополнительную задержку, которая не может быть сбалансирована по задержке внутри цикла обратной связи. При использовании Auto , генератор кода переключается на Parallel архитектура автоматически.

Parallel

Для входных векторов размера N, этот режим использует N Умножение (Multiply): добавление блоков последовательно для вычисления результата. Этот режим использует комбинаторную реализацию и не вводит никакой задержки. Если указать инструмент «Синтез» (Synthesis) и целевую частоту (Target frequency), так как включена оптимизация адаптивного конвейера, генератор кода вставляет регистры трубопровода для блоков умножения-сложения. При синтезировании конструкции, в зависимости от ширины входных битов, эта архитектура отображает до N Фрагменты DSP на FPGA.

Serial

Для входных векторов размера Nэтот режим использует алгоритм потоковой передачи для реализации операции умножения-накопления. Эта архитектура имеет два режима реализации:

В режиме по умолчанию используется локальная многоскоростная реализация. Эта реализация перекрывает общие ресурсы на N и мультиплексирует входные векторы с блоком умножения-сложения. Эта реализация вводит дополнительную задержку в единицу на скорости передачи данных.
Если в модели или подсистеме, содержащей блок Multiply-Accumulate, включена конвейерная обработка тактовой частоты, эта архитектура использует односкоростную реализацию. Эта реализация запускает совместно используемые ресурсы на тактовой частоте и мультиплексирует входные векторы с блоком умножения-сложения. Эта реализация вводит дополнительную задержку N на тактовой частоте.

При синтезировании конструкции, в зависимости от ширины входных битов, эта архитектура соответствует одному фрагменту DSP в FPGA.

Свойства блока HDL

Общая информация
ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках проекта. Распределенная конвейерная обработка не перераспределяет эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе ConstrainedOutputPipeline.
InputPipeline	Количество входных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе InputPipeline.
OutputPipeline	Количество выходных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе OutputPipeline.

Комплексная поддержка данных

При использовании сложных сигналов этот блок может генерировать код HDL, но не отображается на фрагменты DSP.

Документация

Умножить - накапливать

Описание

Ограничения для генерации кода HDL

Порты

Вход

a - Входной сигнал vector | matrix | array | bus

b - Входной сигнал scalar | vector | matrix | array | bus

c - Сигнал смещения scalar | vector | matrix | array | bus

Зависимости

startIn - Начало сигнала управления накоплением scalar | vector | matrix | array | bus

Зависимости

validIn - Действительный входной управляющий сигнал scalar | vector | matrix | array | bus

Зависимости

endIn - Конец сигнала управления накоплением scalar | vector | matrix | array | bus

Зависимости

Продукция

dataOut - Выходной сигнал scalar | vector | matrix | array | bus

startOut - Начало накопления выходного управляющего сигнала scalar | vector | matrix | array | bus

Зависимости

validOut - Действительный выходной управляющий сигнал scalar | vector | matrix | array | bus

Зависимости

endOut - Конец накопительного выходного управляющего сигнала scalar | vector | matrix | array | bus

Зависимости

countOut - Выходной управляющий сигнал счетчика scalar | vector | matrix | array | bus

Зависимости

Параметры

Operation Mode - Режим накопления входов 'Vector' (по умолчанию) | 'Streaming - using Start and End Ports' | 'Streaming - using Number of Samples'

Программное использование

Bias - Смещение для добавления к входному скалярному произведению {'0.0'} (по умолчанию)

Программное использование

Number of Samples - Количество выборок действительного накопленного выходного сигнала {'2'} (по умолчанию)

Зависимости

Программное использование

Output data type - Тип данных блочного вывода Inherit: Inherit via back propagation (по умолчанию)

Программное использование

Integer rounding mode - Режим округления для операций с фиксированной точкой Floor (по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | Zero

Программное использование

Valid output port - Управляющая генерация выходного порта validate Out off (по умолчанию) | on

Зависимости

Программное использование

End input and output ports - Управление генерацией входного порта endIn и выходного порта endOut off (по умолчанию) | on

Зависимости

Программное использование

Start output port - Управление генерацией выходного порта startOut off (по умолчанию) | on

Зависимости

Программное использование

Count output port - Управление генерацией выходного порта countOut off (по умолчанию) | on

Зависимости

Программное использование

Совет

Алгоритмы

Потоковый режим с использованием начального и конечного портов

Режим потоковой передачи с использованием количества выборок

Расширенные возможности

Создание кода C/C + + Создайте код C и C++ с помощью Simulink ® Coder™

Создание кода HDL Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

См. также

Темы

Документация по кодеру HDL

Поддержка

`a` - Входной сигнал
`vector` | `matrix` | `array` | `bus`

`b` - Входной сигнал
`scalar` | `vector` | `matrix` | `array` | `bus`

`c` - Сигнал смещения
`scalar` | `vector` | `matrix` | `array` | `bus`

`startIn` - Начало сигнала управления накоплением
`scalar` | `vector` | `matrix` | `array` | `bus`

`validIn` - Действительный входной управляющий сигнал
`scalar` | `vector` | `matrix` | `array` | `bus`

`endIn` - Конец сигнала управления накоплением
`scalar` | `vector` | `matrix` | `array` | `bus`

`dataOut` - Выходной сигнал
`scalar` | `vector` | `matrix` | `array` | `bus`

`startOut` - Начало накопления выходного управляющего сигнала
`scalar` | `vector` | `matrix` | `array` | `bus`

`validOut` - Действительный выходной управляющий сигнал
`scalar` | `vector` | `matrix` | `array` | `bus`

`endOut` - Конец накопительного выходного управляющего сигнала
`scalar` | `vector` | `matrix` | `array` | `bus`

`countOut` - Выходной управляющий сигнал счетчика
`scalar` | `vector` | `matrix` | `array` | `bus`

`Operation Mode` - Режим накопления входов
`'Vector'` (по умолчанию) | `'Streaming - using Start and End Ports'` | `'Streaming - using Number of Samples'`

`Bias` - Смещение для добавления к входному скалярному произведению
`{'0.0'}` (по умолчанию)

`Number of Samples` - Количество выборок действительного накопленного выходного сигнала
`{'2'}` (по умолчанию)

`Output data type` - Тип данных блочного вывода
`Inherit: Inherit via back propagation` (по умолчанию)

`Integer rounding mode` - Режим округления для операций с фиксированной точкой
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

`Valid output port` - Управляющая генерация выходного порта validate Out
off (по умолчанию) | on

`End input and output ports` - Управление генерацией входного порта endIn и выходного порта endOut
off (по умолчанию) | on

`Start output port` - Управление генерацией выходного порта startOut
off (по умолчанию) | on

`Count output port` - Управление генерацией выходного порта countOut
off (по умолчанию) | on

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.
