hdllib отображает блоки, совместимые с для генерации кода HDL в браузере библиотеки. Здесь отображаются только те блоки, для которых у вас есть лицензия. При построении моделей с использованием блоков из этого вида браузера библиотеки модели совместимы с генерацией кода HDL.
Настройки параметров для блоков в этом представлении обозревателя библиотеки совместимы с генерацией кода HDL и поэтому могут отличаться от настроек по умолчанию.
Для отображения блоков, совместимых с генерацией кода HDL:
На вкладке Приложения выберите Кодер HDL. Появится вкладка Код HDL (HDL Code). Выберите «Свойства блока HDL» > «Открыть библиотеку блоков HDL».
Либо в командной строке введите:
hdllib

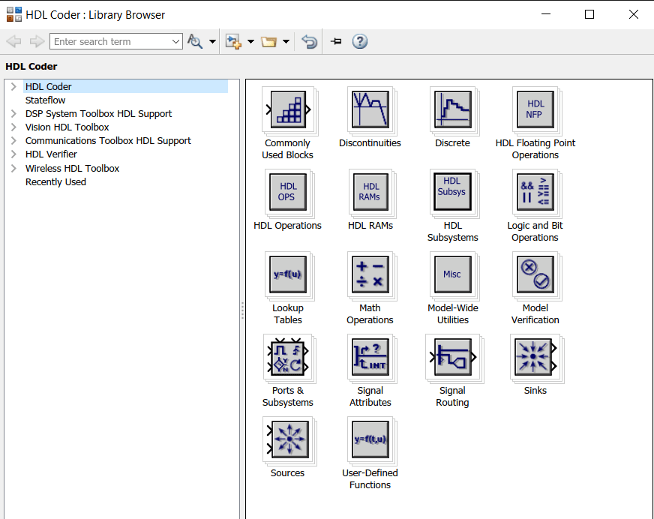

Откроется обозреватель библиотек. Блоки можно перетаскивать из обозревателя библиотек в модель.
При закрытии и повторном открытии обозревателя библиотеки в том же сеансе MATLAB ® по-прежнему отображаются только блоки, совместимые с генерацией кода HDL. Чтобы восстановить вид обозревателя библиотеки для отображения всех блоков, нажмите
кнопку.

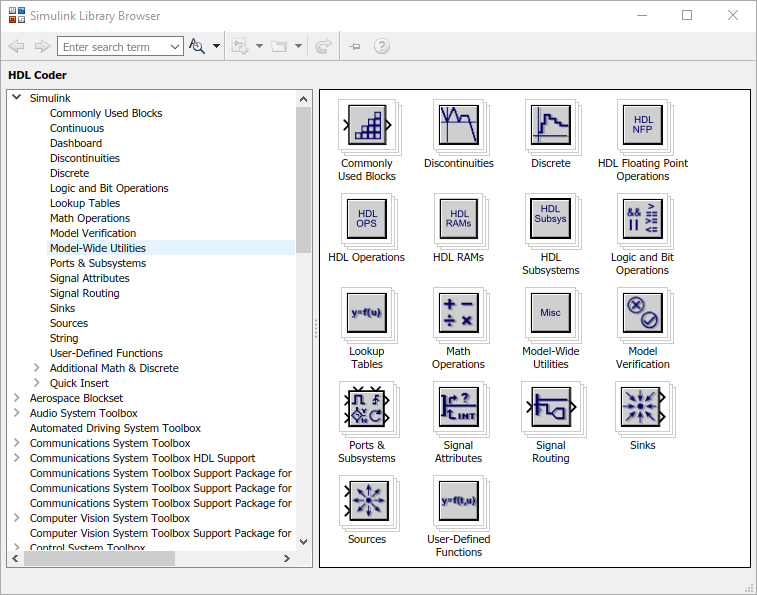

Чтобы сбросить вид обозревателя библиотеки так, чтобы в нем отображались все блоки, независимо от совместимости создания кода HDL, в командной строке введите:
hdllib('off')
Для изменения вида обозревателя библиотеки на отображение только тех блоков, которые совместимы с формированием кода HDL, нажмите
кнопку.
Для создания HTML-таблицы, в которой перечислены блоки, совместимые с формированием кода HDL:
В командной строке введите:
hdllib('html')hdllib создает hdlsupported библиотека и следующие отчеты HTML:
### HDL supported block list hdlblklist.html ### HDL implementation list hdlsupported.html
Чтобы просмотреть сформированный список блоков, щелкните значок hdlblklist.html ссылка.
