Блоки отображения, совместимые с генерацией кода HDL
hdllib отображает блоки, которые поддерживаются для создания кода HDL и на которые у вас есть лицензия, в браузере библиотеки. Для создания моделей, совместимых с программным обеспечением HDL Coder™, используйте блоки из этого вида браузера библиотеки.
При закрытии и повторном открытии обозревателя библиотеки в той же сессии MATLAB ® браузер библиотеки продолжает отображать только блоки, поддерживаемые для создания кода HDL. Для отображения всех блоков независимо от совместимости генерации кода HDL в командной строке введитеhdllib('off').
hdllib('off') отображает все блоки, на которые у вас есть лицензия, в браузере библиотеки, независимо от совместимости генерации кода HDL.
hdllib('html') создает библиотеку блоков, совместимых с формированием кода HDL. Он генерирует два дополнительных HTML-отчета: категоризированный список блоков (hdlblklist.html) и таблицу блоков и их параметров формирования кода ЛПВП (hdlsupported.html).
Бежать hdllib('html'), вы должны иметь лицензию HDL Coder.
hdllib('librarymodel') отображает блоки, совместимые с генерацией кода HDL в браузере библиотеки. Для создания моделей, совместимых с программным обеспечением HDL Coder, используйте блоки из этой библиотеки.
Имя библиотеки по умолчанию: hdlsupported. После создания библиотеки ее можно сохранить в выбранной папке.
Чтобы сохранить библиотеку в актуальном состоянии, необходимо повторно создавать ее каждый раз при установке новой версии программного обеспечения.
Бежать hdllib('librarymodel'), вы должны иметь лицензию HDL Coder.

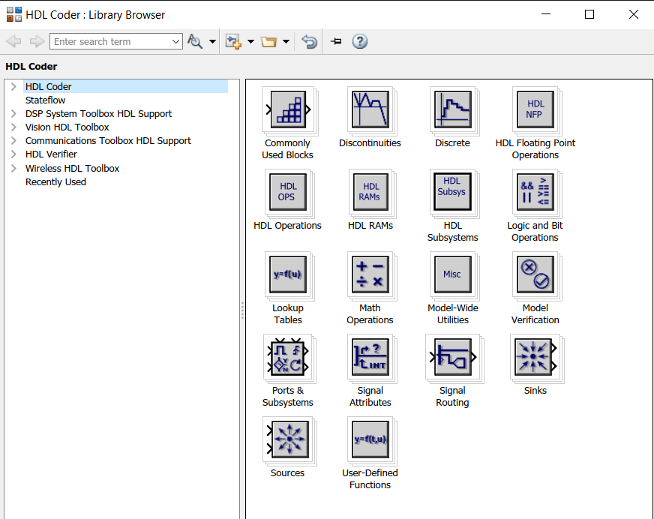

Для отображения блоков, совместимых с генерацией кода HDL в браузере библиотеки:
hdllib
### Generating view of HDL Coder compatible blocks in Library Browser. ### To restore the Library Browser to the default Simulink view, enter "hdllib off".

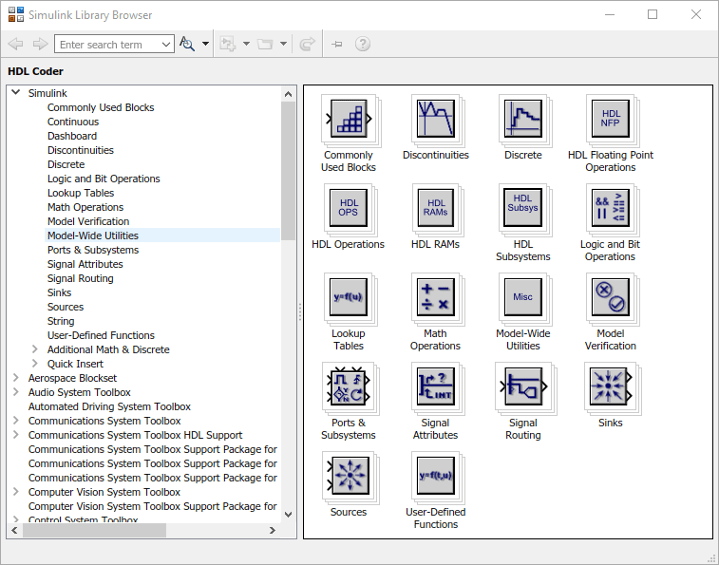

Чтобы восстановить обозреватель библиотек на вид по умолчанию, в обозревателе библиотек нажмите
кнопку. Либо в командной строке введите:
hdllib('off')### Restoring Library Browser to default view; removing the HDL Coder compatibility filter.
Чтобы создать библиотеку и HTML-отчеты, показывающие блоки, совместимые с формированием кода HDL, выполните следующие действия.
hdllib('html')### HDL supported block list hdlblklist.html ### HDL implementation list hdlsupported.html

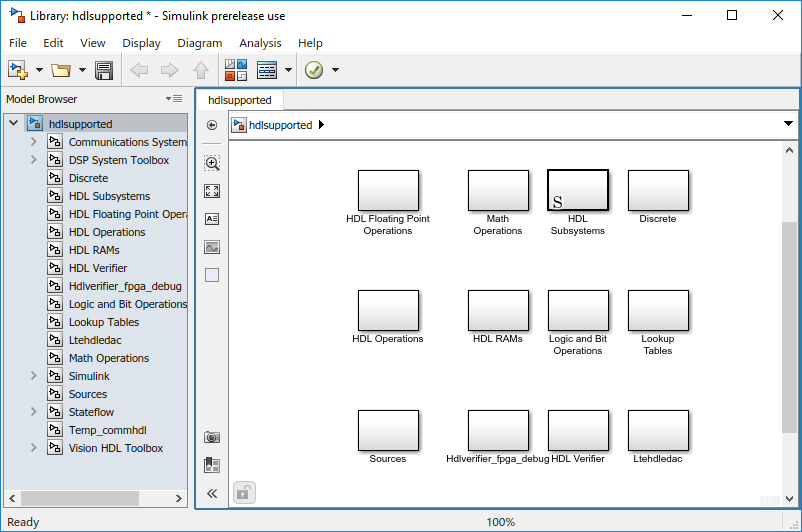

hdlsupported открывается библиотека. Для просмотра отчетов нажмите кнопку hdlblklist.html и hdlsupported.html ссылки.
Чтобы создать библиотеку, содержащую блоки, совместимые с генерацией кода HDL, выполните следующие действия.
hdllib('librarymodel') hdlsupported откроется библиотека блоков.
