Откройте модель и на вкладке Приложения (Apps) щелкните Верификатор HDL (HDL Verifier). Затем на вкладке HDL Verifier щелкните C Code Settings. Откроется диалоговое окно Параметры конфигурации (Configuration Parameters) на панели Создание кода (Code Generation).
В поле Системный целевой файл (System target file) щелкните Обзор (Browse) и выберите systemverilog_dpi_grt.tlc.
Если у вас есть лицензия на Embedded Coder ®, вы можете выбрать целевойsystemverilog_dpi_ert.tlc. Этот целевой объект позволяет получить доступ к дополнительным опциям создания кода (на панели Создание кода (Code Generation) в окне Параметры конфигурации модели (Model Configuration Parameters)).
В разделе «Процесс построения» выберите из списка цепочку инструментов, которую требуется использовать. Руководство по выбору цепочки инструментов см. в разделе Создание кроссплатформенных компонентов DPI.
При необходимости можно выбрать флаги для компиляции. Для параметра «Конфигурация сборки» выберите Specify. Щелкните Показать параметры (Show Settings), чтобы отобразить текущие флаги.
На левой панели раскройте узел Создание кода и выберите SystemVerilog DPI.

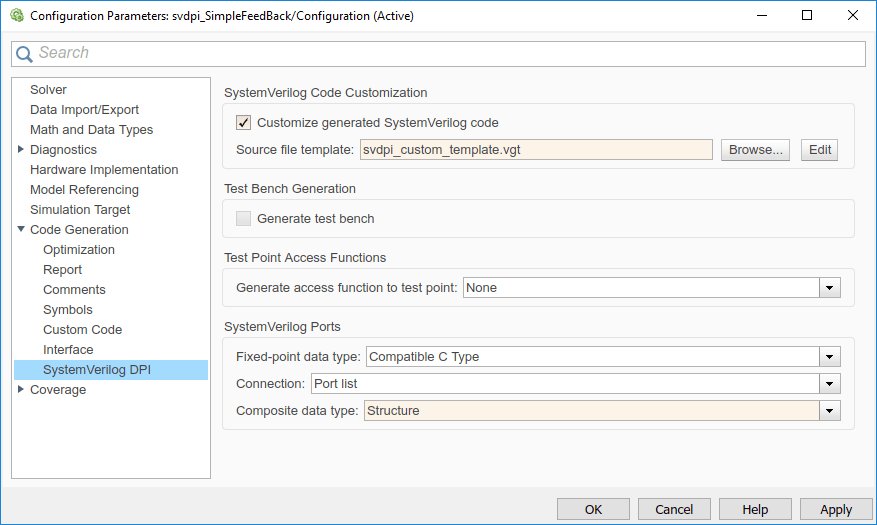

Выберите Настроить созданный код SystemVerilog.
Укажите шаблон SystemVerilog, который требуется использовать, установив шаблон исходного файла.

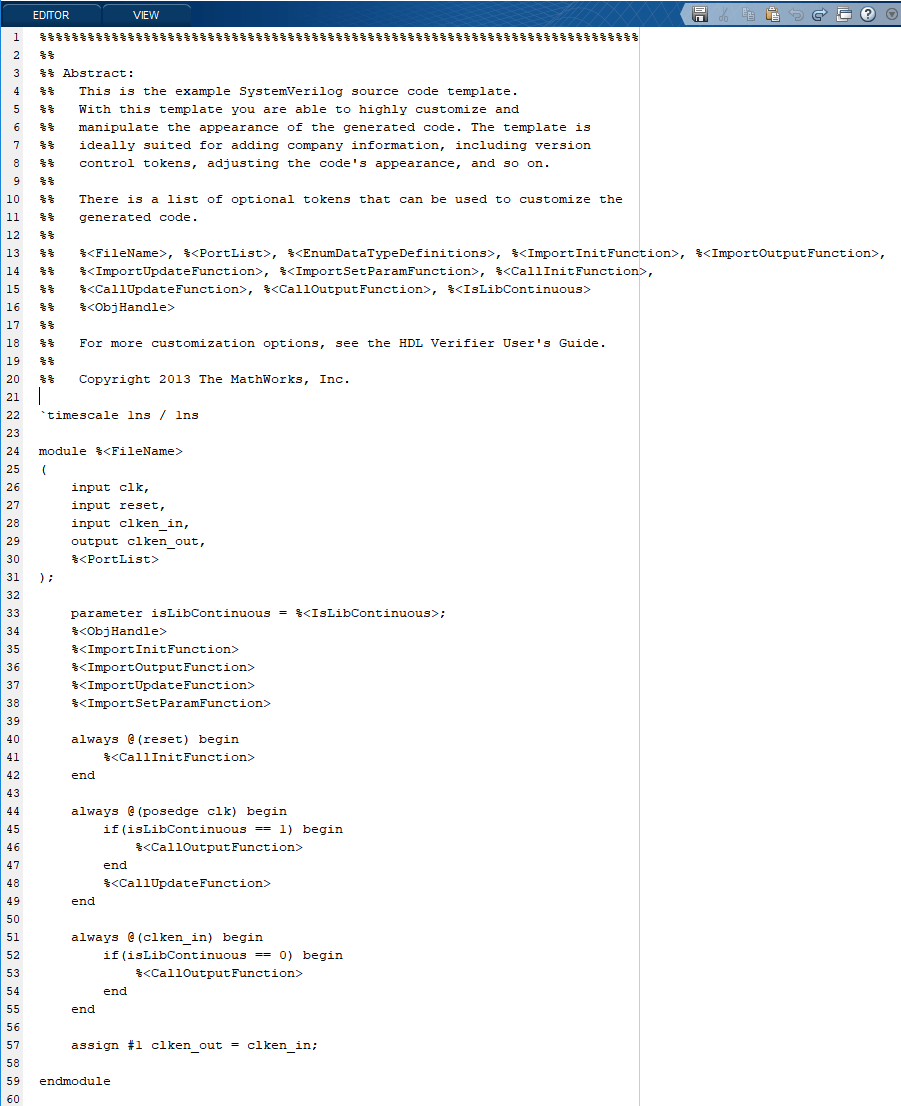

Выберите Изменить, чтобы просмотреть содержимое указанного шаблона исходного файла. В этом примере показано содержимое файла шаблона, поставляемого с HDL Verifier™, svdpi_grt_template.vgt:
Дополнительные сведения о настраиваемом шаблоне см. в разделе Адаптация.
Нажмите кнопку ОК, чтобы принять эти опции и закрыть диалоговое окно Параметры конфигурации (Configuration Parameters). Далее перейдите в раздел Создание настраиваемого компонента DPI SystemVerilog.
На вкладке «HDL Verifier» на панели инструментов Simulink ® выберите «Generate DPI Component».
Можно также использовать slbuild (Simulink) в командной строке MATLAB ®.
При построении компонента для хост-машины теперь можно использовать этот компонент. Если вы хотите портировать компонент на другой компьютер с другой операционной системой, см. раздел Создание кроссплатформенных компонентов DPI.
