Программное обеспечение Toolbox™ обработки изображений предоставляет инструменты для поддержки сопоставления точек для определения параметров преобразования, необходимых для выравнивания изображения с другим изображением. При сопоставлении точек выбираются точки в паре изображений, которые идентифицируют один и тот же элемент или ориентир на изображениях. Затем геометрическое отображение выводится из положений этих управляющих точек.
Примечание
Перед достижением удовлетворительного результата может потребоваться выполнить несколько итераций этого процесса, экспериментируя с различными типами преобразований. Иногда можно выполнять последовательные регистрации, удаляя сначала общие глобальные искажения, а затем уменьшая локальные искажения в последующих проходах.

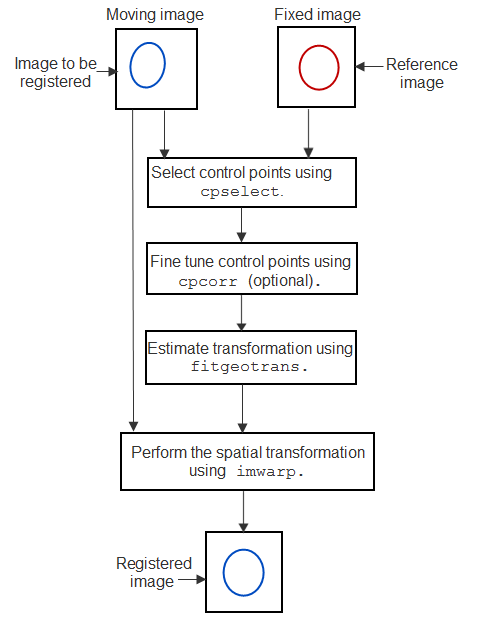

На следующем рисунке представлена графическая иллюстрация этого процесса. Дополнительный пример см. в разделе Регистрация изображений с искажением проекции с использованием контрольных точек.
cpcorr | cpselect | fitgeotrans | imwarp
