Чтобы задать контрольные точки в паре изображений в интерактивном режиме, используйте инструмент «Выбор контрольной точки», cpselect. Инструмент отображает изображение, которое требуется зарегистрировать, называемое движущимся изображением, рядом с опорным изображением, называемым фиксированным изображением.
Задание контрольных точек представляет собой четырехэтапный процесс:
Запустите инструмент, указав движущееся изображение и фиксированное изображение.
Используйте средства навигации для просмотра изображения и поиска визуальных элементов, которые можно идентифицировать на обоих изображениях. cpselect предоставляет множество способов навигации по изображению. Можно выполнять панорамирование и зумирование для более подробного просмотра областей изображения.
Укажите совпадающие пары управляющих точек в движущемся изображении и фиксированном изображении.
Сохраните управляющие точки в рабочей области.

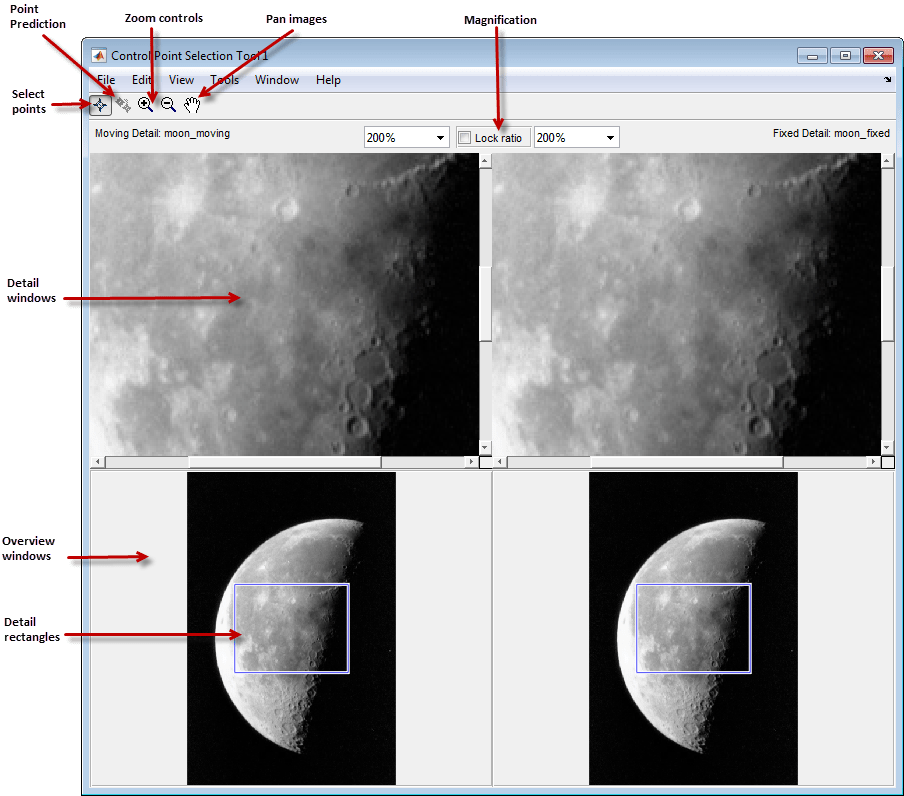

На следующем рисунке показан внешний вид инструмента по умолчанию при его первом запуске.
