После указания контрольных точек их необходимо сохранить в рабочей области, чтобы сделать их доступными для следующего шага регистрации изображения, обработки с помощью fitgeotrans.

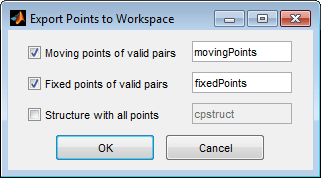

Чтобы сохранить управляющие точки в рабочем пространстве, выберите команду Файл (File) в строке меню Инструмент выбора управляющих точек (Control Point Selection Tool), а затем выберите опцию Экспортировать точки в рабочее пространство (Export Points to Workspace). Инструмент «Выбор контрольной точки» отображает следующее диалоговое окно:
По умолчанию инструмент «Выбор контрольной точки» сохраняет координаты допустимых управляющих точек. Инструмент выбора контрольных точек не включает несопоставленные и прогнозируемые точки в movingPoints и fixedPoints массивы. Массивы представляют собой массивы n-by-2, где n - количество выбранных действительных пар управляющих точек. Два столбца представляют координаты X и Y управляющих точек соответственно в внутренней системе координат изображения.
В этом примере показано movingPoints массив, содержащий четыре допустимые пары управляющих точек.
movingPoints = 215.6667 262.3333 225.7778 311.3333 156.5556 340.1111 270.8889 368.8889
Чтобы сохранить текущее состояние инструмента выбора контрольных точек, включая непарные и прогнозируемые контрольные точки, установите флажок Структура со всеми точками (Structure with all points).
Эта опция сохраняет положения всех контрольных точек и их текущее состояние в cpstruct структура.
cpstruct =
inputPoints: [4x2 double]
basePoints: [4x2 double]
inputBasePairs: [4x2 double]
ids: [4x1 double]
inputIdPairs: [4x2 double]
baseIdPairs: [4x2 double]
isInputPredicted: [4x1 double]
isBasePredicted: [4x1 double]Вы можете использовать cpstruct чтобы перезапустить сеанс выбора контрольной точки в точке, в которой вы ушли. Эта опция полезна, если вы выбираете много точек в течение длительного времени и хотите сохранить непревзойденные и прогнозируемые точки при возобновлении работы.
Извлечение массивов допустимых координат контрольных точек из cpstruct, используйте cpstruct2pairs функция.
Инструмент «Выбор контрольной точки» также запрашивает, нужно ли сохранять контрольные точки при выходе из инструмента.
cpselect | cpstruct2pairs | fitgeotrans
