Инструмент выбора контрольных точек позволяет выбрать контрольные точки на регистрируемом изображении (движущееся изображение) и опорном изображении (фиксированное изображение). При запуске cpselect, выбор точек по умолчанию включен.
Контрольные точки задаются путем указания и щелчка на движущихся и фиксированных изображениях в окнах «Подробности» или «Обзор». Каждая точка, заданная на движущемся изображении, должна соответствовать фиксированному изображению. В следующих разделах описаны способы выбора пар управляющих точек с помощью инструмента «Выбор контрольной точки».
Чтобы указать пару контрольных точек на изображениях,
Нажмите кнопку «Выбор контрольной точки
» на панели инструментов «Инструмент выбора контрольной точки» или выберите «Добавить точки» в меню «Сервис». По умолчанию режим выбора контрольной точки активен. Курсор принимает форму перекрестия
Наведите курсор на визуально выбранный элемент на любом из отображаемых изображений и нажмите кнопку мыши. cpselect размещает обозначение контрольной точки в
указанной позиции в окне Подробно (Detail) и в соответствующем окне Обзор (Overview). cpselect нумерует точки по мере их выбора. Внешний вид символа контрольной точки указывает на ее текущее состояние. Окружность вокруг точки указывает на то, что она является выбранной в данный момент точкой. Номер идентифицирует пары контрольных точек.
Примечание
В зависимости от того, где на изображении выбираются управляющие точки, символ точки может быть виден в окне Обзор (Overview), но не в окне Подробности (Detail).
Можно выбрать другую точку на том же изображении или перейти к соответствующему изображению и создать совпадение для точки. Для создания соответствия для этой контрольной точки установите курсор на том же элементе в соответствующем окне Подробно или Обзор и нажмите кнопку мыши. cpselect помещает обозначение контрольной точки в указанное положение в окнах Подробно (Detail) и Обзор (Overview). Можно работать в любом направлении: выбор управляющих точек в любом из окон детализации, перемещение или фиксация, или в любом из окон обзора, перемещение или фиксация.
Чтобы сопоставить несопоставленную контрольную точку, выберите ее, а затем выберите точку в соответствующем окне. Контрольные точки можно перемещать или удалять после их создания.

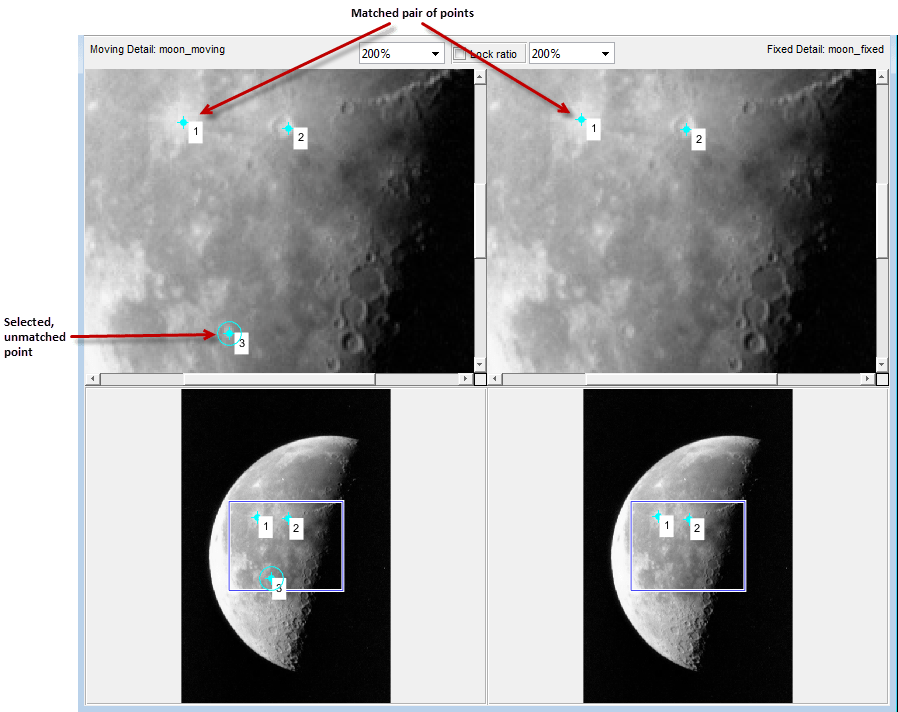

На следующем рисунке показаны контрольные точки в нескольких состояниях.
Вместо того, чтобы самостоятельно выбирать соответствующие контрольные точки, можно разрешить инструменту выбора контрольных точек автоматически оценивать соответствие для указанных контрольных точек. Инструмент «Выбор контрольной точки» определяет положение совпадающей контрольной точки на основе геометрического соотношения ранее выбранных управляющих точек, а не на основе каких-либо элементов нижележащих изображений.

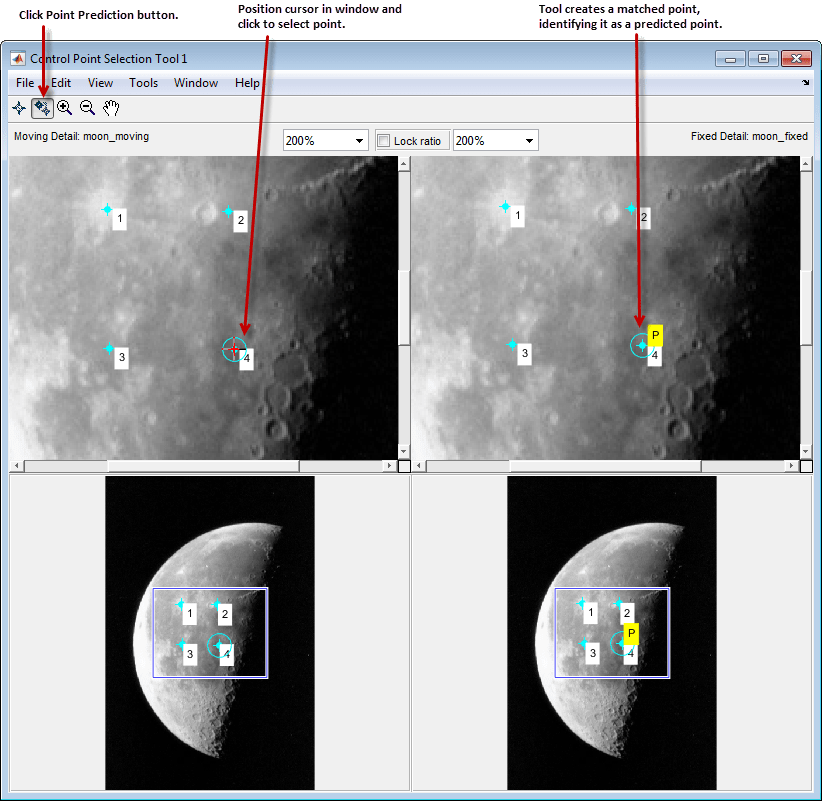

Для иллюстрации прогнозирования точек на этом рисунке показаны четыре управляющие точки, выбранные в движущемся изображении, где точки образуют четыре угла квадрата. (Выбранные контрольные точки на рисунке не пытаются идентифицировать ориентиры на изображении.) На рисунке показан выбор четвертой точки в левом окне и соответствующей прогнозируемой точки в правом окне. Обратите внимание, что инструмент «Выбор контрольной точки» размещает прогнозируемую точку в том же месте относительно других управляющих точек, образуя правый нижний угол квадрата.
Примечание
По умолчанию инструмент выбора контрольных точек не включает прогнозируемые точки в набор допустимых управляющих точек, возвращаемых в movingPoints или fixedPoints. Чтобы включить прогнозируемые точки, необходимо принять их, выбрав точки и отрегулируя их положение курсором. При перемещении прогнозируемой точки инструмент «Выбор контрольной точки» изменяет обозначение, указывая, что оно изменилось на стандартную контрольную точку. Дополнительные сведения см. в разделе Перемещение контрольных точек.
Чтобы использовать прогноз контрольной точки,
Нажмите кнопку Прогноз контрольной точки (Control Point Prediction).
Примечание
Инструмент «Выбор контрольной точки» предсказывает расположение контрольных точек на основе расположения предыдущих управляющих точек. Прогнозирование точек невозможно использовать до тех пор, пока не будет найдено как минимум две пары совпадающих точек. Пока этот минимум не будет соблюден, кнопка «Прогноз контрольной точки» будет отключена.
Установите курсор в любом месте любого из отображаемых изображений. Курсор изменяется на форму перекрестия,.
Можно выбрать управляющие точки в любом из окон детализации, движущихся или фиксированных, или в любом из окон обзора, движущихся или фиксированных. Можно также работать в любом направлении: изображение с фиксированным перемещением или изображение с фиксированным перемещением.
Нажмите любую кнопку мыши. Инструмент «Выбор контрольной точки» помещает обозначение контрольной точки в указанное положение и размещает другое обозначение контрольной точки для совпадающей точки во всех остальных окнах. Символ для прогнозируемой точки содержит букву Р,
указывающую, что она является прогнозируемой контрольной точкой.
Чтобы принять прогнозируемую точку, выделите ее курсором и переместите. Инструмент «Выбор контрольной точки» удаляет P из точки.
Чтобы переместить контрольную точку,
Нажмите кнопку «Выбор контрольной точки».
Наведите курсор на контрольную точку, которую требуется переместить. Курсор изменяется на форму флера,
Нажмите и удерживайте кнопку мыши и перетащите контрольную точку. Состояние контрольной точки изменяется на выбранное при ее перемещении.
При перемещении прогнозируемой контрольной точки состояние контрольной точки изменяется на обычную (непредусмотренную).
Чтобы удалить контрольную точку и ее точку соответствия, если она существует,
Нажмите кнопку «Выбор контрольной точки».
Щелкните на контрольной точке, которую требуется удалить. Его состояние изменяется на выбранное. Если контрольная точка имеет совпадение, обе точки становятся активными.
Удалите точку (или точки) одним из следующих способов:
Нажатие клавиши Backspace
Нажатие клавиши Delete
Выбор одной из опций удаления из меню «Правка»
С помощью этого меню можно удалить отдельные точки или пары совпадающих точек на движущихся или фиксированных изображениях.
