Измерить свойства Ферета
out = bwferet(BW,properties)properties задает свойства Feret, измеряемые для каждого объекта во входном двоичном изображении BW. Измеренные свойства Ферета включают минимальный и максимальный диаметры Ферета, углы Ферета и конечные координаты диаметров Ферета.
out = bwferet(CC,properties)CC.
out = bwferet(L,properties)L.
Чтение изображения в рабочую область.
I = imread('toyobjects.png');Преобразование изображения в двоичное.
bw = imbinarize(I,'adaptive');Извлеките первые два крупнейших объекта из двоичного изображения.
bw = bwareafilt(bw,2);
Заполните отверстия в выделенных областях объекта.
bw = imfill(bw,'holes');Рассчитайте минимальные свойства Feret и матрицу меток извлеченных объектов.
[out,LM] = bwferet(bw,'MinFeretProperties');Получение максимального количества объектов в матрице выходных меток.
maxLabel = max(LM(:));
Отображение выходных данных, содержащих таблицу минимальных свойств Feret.
out
out=2×3 table
MinDiameter MinAngle MinCoordinates
___________ ________ ______________
116.23 99.462 {2x2 double}
132.08 -159.27 {2x2 double}
Отображение минимальных свойств Feret объекта со значением метки 1 из матрицы выходных меток.
out.MinDiameter(1)
ans = 116.2301
out.MinAngle(1)
ans = 99.4623
out.MinCoordinates{1}ans = 2×2
120.5000 311.5000
139.6081 196.8514
Отображение минимальных свойств Feret объекта со значением метки 2 из выходной матрицы меток.
out.MinDiameter(2)
ans = 132.0776
out.MinAngle(2)
ans = -159.2744
out.MinCoordinates{2}ans = 2×2
215.5000 197.5000
339.0304 244.2412
Отображение матрицы выходных меток. Постройте график координат конечной точки и минимального диаметра Feret объектов с различными значениями меток из матрицы выходных меток.
h = imshow(LM,[]); axis = h.Parent; for labelvalues = 1:maxLabel xmin = [out.MinCoordinates{labelvalues}(1,1) out.MinCoordinates{labelvalues}(2,1)]; ymin = [out.MinCoordinates{labelvalues}(1,2) out.MinCoordinates{labelvalues}(2,2)]; imdistline(axis,xmin,ymin); end title(axis,'Minimum Feret Diameter of Objects'); colorbar('Ticks',1:maxLabel)
Чтение изображения в рабочую область.
I = imread('toyobjects.png');Преобразование изображения в двоичное.
bw = imbinarize(I,'adaptive');Заполните отверстия в областях объекта входного двоичного изображения.
bw = imfill(bw,'holes');Используйте bwconncomp для создания связанных компонентов из результирующего изображения.
cc = bwconncomp(bw);
Измерьте максимальные свойства Feret подключенных компонентов.
[out,LM] = bwferet(cc,'MaxFeretProperties');Получение максимального количества объектов в матрице выходных меток.
maxLabel = max(LM(:));
Проверьте таблицу, чтобы проверить измеренные максимальные свойства Ферета.
out
out=4×3 table
MaxDiameter MaxAngle MaxCoordinates
___________ ________ ______________
162.6 -175.06 {2x2 double}
156.21 -127.46 {2x2 double}
187.96 121.07 {2x2 double}
63.781 -131.19 {2x2 double}
Отображение максимальных диаметров Feret объектов с различными значениями меток из матрицы выходных меток.
out.MaxDiameter(1:maxLabel)
ans = 4×1
162.6038
156.2082
187.9628
63.7809
Отображение углов направления максимальных диаметров Ферета, характерных для объектов с различными значениями меток из матрицы выходных меток.
out.MaxAngle(1:maxLabel)
ans = 4×1
-175.0608
-127.4568
121.0683
-131.1859
Отображение конечных координат максимальных диаметров Ферета, характерных для объектов с различными значениями меток из матрицы выходных меток.
out.MaxCoordinates{1:maxLabel}ans = 2×2
186.5000 113.5000
24.5000 99.5000
ans = 2×2
156.5000 315.5000
61.5000 191.5000
ans = 2×2
337.5000 174.5000
240.5000 335.5000
ans = 2×2
288.5000 129.5000
246.5000 81.5000
Отображение матрицы выходных меток. Постройте график координат конечной точки и максимального диаметра Ферета объектов с различными значениями меток из выходной матрицы меток.
h = imshow(LM,[]); axis = h.Parent; for labelvalues = 1:maxLabel xmax = [out.MaxCoordinates{labelvalues}(1,1) out.MaxCoordinates{labelvalues}(2,1)]; ymax = [out.MaxCoordinates{labelvalues}(1,2) out.MaxCoordinates{labelvalues}(2,2)]; imdistline(axis,xmax,ymax); end title(axis,'Maximum Feret Diameter of Objects'); colorbar('Ticks',1:maxLabel)

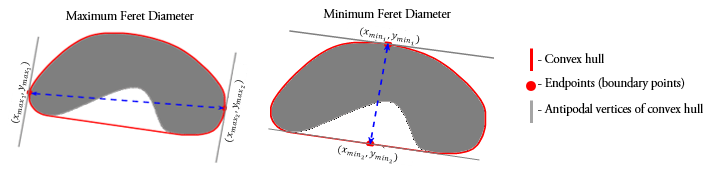

Свойства Ферета объекта измеряются с помощью граничных точек на антиподальных вершинах выпуклого корпуса, охватывающего этот объект.
Учитывая координаты конечной точки максимального (или минимального) диаметра Ферета, максимальный (или минимальный) угол Ферета измеряется как угол =
bwconncomp | bwlabel | bwlabeln | labelmatrix | regionprops
