Создание настраиваемой линейной окупаемости инвестиций

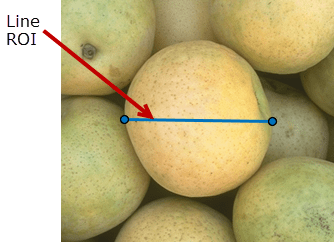

roi = drawlineLine Объект ROI и возможность интерактивного рисования линейной области интереса (ROI) на текущих осях.
Чтобы нарисовать ROI, поместите указатель на изображение. Курсор изменяется на форму флера. Щелкните и перетащите, чтобы нарисовать ROI линии. Для завершения окупаемости инвестиций отпустите кнопку мыши. Дополнительные сведения об использовании ROI, включая сочетания клавиш и параметры контекстного меню, см. в разделе Советы.
Примечание
drawline является удобной функцией для создания Line Объект окупаемости инвестиций. Если объект ROI создается непосредственно, вызов Line, вы должны позвонить draw функция объекта для включения интерактивного рисования ROI. Напротив, drawline создает объект ROI и вызывает draw объектная функция для вас. Независимо от способа создания ROI свойства объекта, функции объекта и уведомления о событиях используются для настройки его внешнего вида и поведения. Дополнительные сведения об использовании этих возможностей см. в разделе Советы.
roi = drawline(___,Name,Value)
Чтение изображения в рабочую область и его отображение.
imshow(imread('car1.jpg'))
Нарисуйте две линейные окупаемости инвестиций на изображении. Используйте пару имя-значение SelectedColor, чтобы указать цвет ROI при выборе.
h1 = drawline('SelectedColor','yellow'); h2 = drawline('SelectedColor','magenta');
Чтобы желтеть первую строку, выберите ROI программным способом. Можно также выбрать ROI, щелкнув его мышью. Щелкните второй ROI, чтобы сделать его пурпурным.
h1.Selected = true;
Чтение изображения в рабочую область и его отображение.
I = imread('baby.jpg');
figure
imshow(I)
Нарисуйте линейную окупаемость инвестиций поверх изображения. Используйте 'Position' пара имя-значение для указания местоположения и длины линейной окупаемости инвестиций. Задайте для строки красный цвет, указав пару имя-значение StripeColor.
h = drawline('Position',[500 500;500 1500],'StripeColor','r');
Чтение изображения в рабочую область.
I = imread('cameraman.tif'); Отображение изображения.
imshow(I);
Нарисуйте на изображении ROI линии.
roi = drawline('Color','r');
Настройка прослушивателей для событий перемещения окупаемости инвестиций. При его перемещении ROI отправляет уведомления об этих событиях и выполняет указанную функцию обратного вызова.
addlistener(roi,'MovingROI',@allevents); addlistener(roi,'ROIMoved',@allevents);
allevents функция обратного вызова отображает предыдущее положение и текущее положение ROI.
function allevents(src,evt) evname = evt.EventName; switch(evname) case{'MovingROI'} disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]); case{'ROIMoved'} disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]); end end
ROI поддерживает следующую интерактивность, включая сочетания клавиш.
| Поведение | Сочетание клавиш |
|---|---|
| Выполните привязку нарисованной линии к углам 15 градусов. | Удерживайте нажатой клавишу Shift во время рисования. |
| Отмена рисования ROI. | Нажмите клавишу Esc. Функция возвращает допустимый объект ROI с пустым Position поле. |
| Измените размер окупаемости инвестиций. | Наведите указатель на любую конечную точку, а затем щелкните и перетащите курсор, чтобы изменить размер окупаемости инвестиций. Удерживайте нажатой клавишу Shift при изменении размера для привязки линии, построенной под углом 15 градусов. |
| Переместите окупаемость инвестиций. | Наведите указатель на ROI. Указатель изменяется на форму флера. Затем щелкните и перетащите ROI. |
| Удалите ROI. | Поместите указатель в любом месте на ROI и щелкните правой кнопкой мыши. В контекстном меню выберите «Удалить строку». Можно также удалить ROI с помощью delete объектная функция. |
drawline функция возвращает Line Объект окупаемости инвестиций. После создания используйте эти возможности объекта для настройки внешнего вида и поведения окупаемости инвестиций.
Свойства объекта - объекты ROI поддерживают свойства, изменяющие их внешний вид или поведение. Например, чтобы изменить цвет roi желтом, установите его Color собственность, roi.Color = 'yellow'.
Объектные функции - объекты ROI поддерживают набор объектных функций, которые работают с ROI. Например, если необходимо приостановить командную строку MATLAB после создания ROI, вызовите wait объектная функция.
Уведомления о событиях - объекты ROI могут уведомлять код, когда определенные события, такие как перемещение или щелчок, происходят с ROI. Для получения этих уведомлений используйте addlistener объектная функция для настройки прослушивателей для определенных событий. В прослушивателе укажите событие, например 'ROIMoved'и функцию обратного вызова, которая выполняется при возникновении события. Когда ROI уведомляет приложение через прослушиватель, он возвращает данные, относящиеся к событию. Например, с помощью 'ROIMoved' объект ROI возвращает свою предыдущую позицию и текущую позицию.
Пример использования прослушивателей событий с Line см. раздел Настройка прослушивателя для событий ROI строки. Дополнительные сведения об этих возможностях см. в разделе Line объектная документация.
drawassisted | drawcircle | drawcrosshair | drawcuboid | drawellipse | drawfreehand | drawpoint | drawpolygon | drawpolyline | drawrectangle | Line
