Создание настраиваемой прямоугольной окупаемости инвестиций

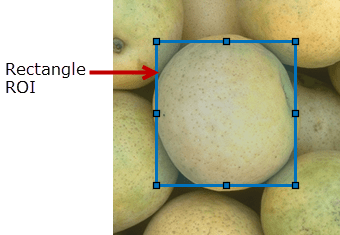

roi = drawrectangleRectangle объект и обеспечивает интерактивное рисование прямоугольной области интереса (ROI) на текущих осях.
Чтобы нарисовать ROI, поместите указатель на изображение. Курсор изменяется на форму флера. Щелкните и перетащите, чтобы нарисовать прямоугольную окупаемость инвестиций. Для завершения окупаемости инвестиций отпустите кнопку мыши. Дополнительные сведения об использовании ROI, включая сочетания клавиш и параметры контекстного меню, см. в разделе Советы.
Примечание
drawrectangle является удобной функцией для создания Rectangle Объект окупаемости инвестиций. Если объект ROI создается непосредственно, вызов Rectangle, вы должны позвонить draw функция объекта для включения интерактивного рисования ROI. Напротив, drawrectangle создает объект ROI и вызывает draw объектная функция для вас. Независимо от способа создания ROI свойства объекта, функции объекта и уведомления о событиях используются для настройки его внешнего вида и поведения. Дополнительные сведения об использовании этих возможностей см. в разделе Советы.
roi = drawrectangle(___,Name,Value)
Чтение изображения в рабочую область и его отображение.
imshow(imread('baby.jpg'))Нарисуйте красный прямоугольный ROI с меткой OuterRectangle.
r1 = drawrectangle('Label','OuterRectangle','Color',[1 0 0]);
Нарисуйте другую прямоугольную окупаемость инвестиций, ограничив область рисования областью внутри первого прямоугольника.
r2 = drawrectangle('Label','InnerRectangle','DrawingArea',r1.Position);
Чтение изображения в рабочую область и его отображение.
I = imread('baby.jpg');
figure
imshow(I)
Нарисуйте прямоугольную окупаемость инвестиций поверх изображения, используя именованные параметры для задания местоположения и размера прямоугольника. В примере также указывается, что кромка прямоугольника является полосатой линией.
h = drawrectangle('Position',[500,500,1000,1000],'StripeColor','r');
Чтение изображения в рабочую область.
I = imread('cameraman.tif');Отображение изображения.
imshow(I);
Нарисуйте прямоугольную окупаемость инвестиций на изображении.
roi = drawrectangle('Color','r');
Настройка прослушивателей для событий перемещения окупаемости инвестиций. При его перемещении ROI отправляет уведомления об этих событиях и выполняет указанную функцию обратного вызова.
addlistener(roi,'MovingROI',@allevents); addlistener(roi,'ROIMoved',@allevents);
allevents функция обратного вызова отображает предыдущее положение и текущее положение ROI.
function allevents(src,evt) evname = evt.EventName; switch(evname) case{'MovingROI'} disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]); case{'ROIMoved'} disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]); end end
ROI поддерживает следующую интерактивность, включая сочетания клавиш.
| Поведение | Сочетание клавиш |
|---|---|
| Отмена рисования ROI. | Нажмите клавишу Esc. Функция возвращает допустимый объект ROI с пустым Position поле. |
| Изменение размера (изменение формы) ROI. | Наведите указатель на вершину, а затем щелкните и перетащите. Прямоугольник имеет вершины в каждом углу и в средней точке каждой стороны. Чтобы сохранить пропорции при изменении размера, нажмите клавишу Shift. Чтобы заблокировать пропорции, используйте команду «Зафиксировать пропорции» в контекстном меню. |
| Переместите окупаемость инвестиций. | Наведите указатель на ROI. Указатель изменяется на форму флера. Щелкните и перетащите ROI. |
| Удалите ROI. | Поместите указатель в любом месте на ROI и щелкните правой кнопкой мыши. В контекстном меню выберите «Удалить прямоугольник». Можно также удалить ROI с помощью delete объектная функция. |
drawrectangle функция возвращает Rectangle Объект окупаемости инвестиций. После создания используйте эти возможности объекта для настройки внешнего вида и поведения окупаемости инвестиций.
Свойства объекта - объекты ROI поддерживают свойства, изменяющие их внешний вид или поведение. Например, чтобы изменить цвет roi желтом, установите его Color собственность, roi.Color = 'yellow'.
Объектные функции - объекты ROI поддерживают набор объектных функций, которые работают с ROI. Например, если необходимо приостановить командную строку MATLAB после создания ROI, вызовите wait объектная функция.
Уведомления о событиях - объекты ROI могут уведомлять код, когда определенные события, такие как перемещение или щелчок, происходят с ROI. Для получения этих уведомлений используйте addlistener объектная функция для настройки прослушивателей для определенных событий. В прослушивателе укажите событие, например 'ROIMoved'и функцию обратного вызова, которая выполняется при возникновении события. Когда ROI уведомляет приложение через прослушиватель, он возвращает данные, относящиеся к событию. Например, с помощью 'ROIMoved' объект ROI возвращает свою предыдущую позицию и текущую позицию.
Пример использования прослушивателей событий с AssistedFreehand см. раздел Настройка прослушивателя для событий ROI прямоугольника. Дополнительные сведения об этих возможностях см. в разделе Rectangle объектная документация.
drawassisted | drawcircle | drawcrosshair | drawcuboid | drawellipse | drawfreehand | drawline | drawpoint | drawpolygon | drawpolyline | Rectangle
