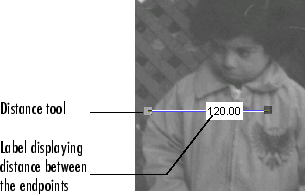

Вставка инструмента «Расстояние» в изображение

Вставьте инструмент «Расстояние» в изображение. Использовать makeConstrainToRectFcn задание функции зависимости перетаскивания, которая предотвращает перетаскивание инструмента «Расстояние» за пределы изображения. Щелкните правой кнопкой мыши на инструменте «Расстояние» и просмотрите параметры контекстного меню.

imshow('pout.tif')
h = imdistline;
fcn = makeConstrainToRectFcn('imline',get(gca,'XLim'),get(gca,'YLim'));
setDragConstraintFcn(h,fcn);

Позиционирование конечных точек инструмента «Расстояние»

Расположите конечные точки инструмента «Расстояние» в указанных местах.

imshow('pout.tif')
h = imdistline(gca,[10 100],[10 100]);

Удалите инструмент «Расстояние».

delete(h)

Использование инструмента «Расстояние» с пространственной привязкой

Использование инструмента «Расстояние» с XData и YData ассоциированного изображения в непиксельных единицах. В этом примере требуется boston.tif изображение из программного обеспечения Mapping Toolbox™, которое включает материал, защищенный авторским правом GeoEye™, все права защищены.

start_row = 1478;
end_row = 2246;
meters_per_pixel = 1;
rows = [start_row meters_per_pixel end_row];
start_col = 349;
end_col = 1117;
cols = [start_col meters_per_pixel end_col];
img  = imread('boston.tif','PixelRegion',{rows,cols});
figure
hImg = imshow(img);
title('1 meter per pixel')

Укажите начальное положение инструмента расстояния на Гарвардском мосту.

hline = imdistline(gca,[271 471],[108 650]);
setLabelTextFormatter(hline,'%02.0f meters');

Повторите процесс, но работайте с 2-метровым изображением на пиксель. Убедитесь, что получено одинаковое расстояние.

meters_per_pixel = 2;
rows = [start_row meters_per_pixel end_row];
cols = [start_col meters_per_pixel end_col];
img  = imread('boston.tif','PixelRegion',{rows,cols});
figure
hImg = imshow(img);
title('2 meters per pixel')

Новообращенный XData и YData в счетчики с использованием коэффициента преобразования.

XDataInMeters = get(hImg,'XData')*meters_per_pixel;
YDataInMeters = get(hImg,'YData')*meters_per_pixel;

Набор XData и YData изображения для отражения требуемых единиц измерения.

set(hImg,'XData',XDataInMeters,'YData',YDataInMeters);
set(gca,'XLim',XDataInMeters,'YLim',YDataInMeters);

Укажите начальное положение инструмента расстояния на Гарвардском мосту.

hline = imdistline(gca,[271 471],[108 650]);
setLabelTextFormatter(hline,'%02.0f meters');
