Функция Toolbox™ получения изображений доступна в настольном приложении. Вы подключаетесь непосредственно к оборудованию в инструменте и можете просматривать и получать данные изображения. Вы можете зарегистрировать данные в MATLAB ® в нескольких форматах, а также создать файл VideyWriter прямо из инструмента.
Инструмент получения изображения предоставляет среду рабочего стола, которая объединяет область предварительного просмотра/получения с параметрами получения, чтобы можно было изменять настройки и видеть изменения, динамически применяемые к данным изображения.
Чтобы открыть инструмент сбора изображений, выполните одно из следующих действий.
Напечатать imaqtool в командной строке MATLAB.
Выберите «Получение изображения» на вкладке «Приложения» в MATLAB.
Примечание
Правой панелью инструмента является панель справки рабочего стола. По мере работы с инструментом в справке будет содержаться информация для той части интерфейса, в которой вы работаете. Если справка по рабочему столу закрыта, ее можно открыть, выбрав меню «Рабочий стол» > «Справка по рабочему столу».

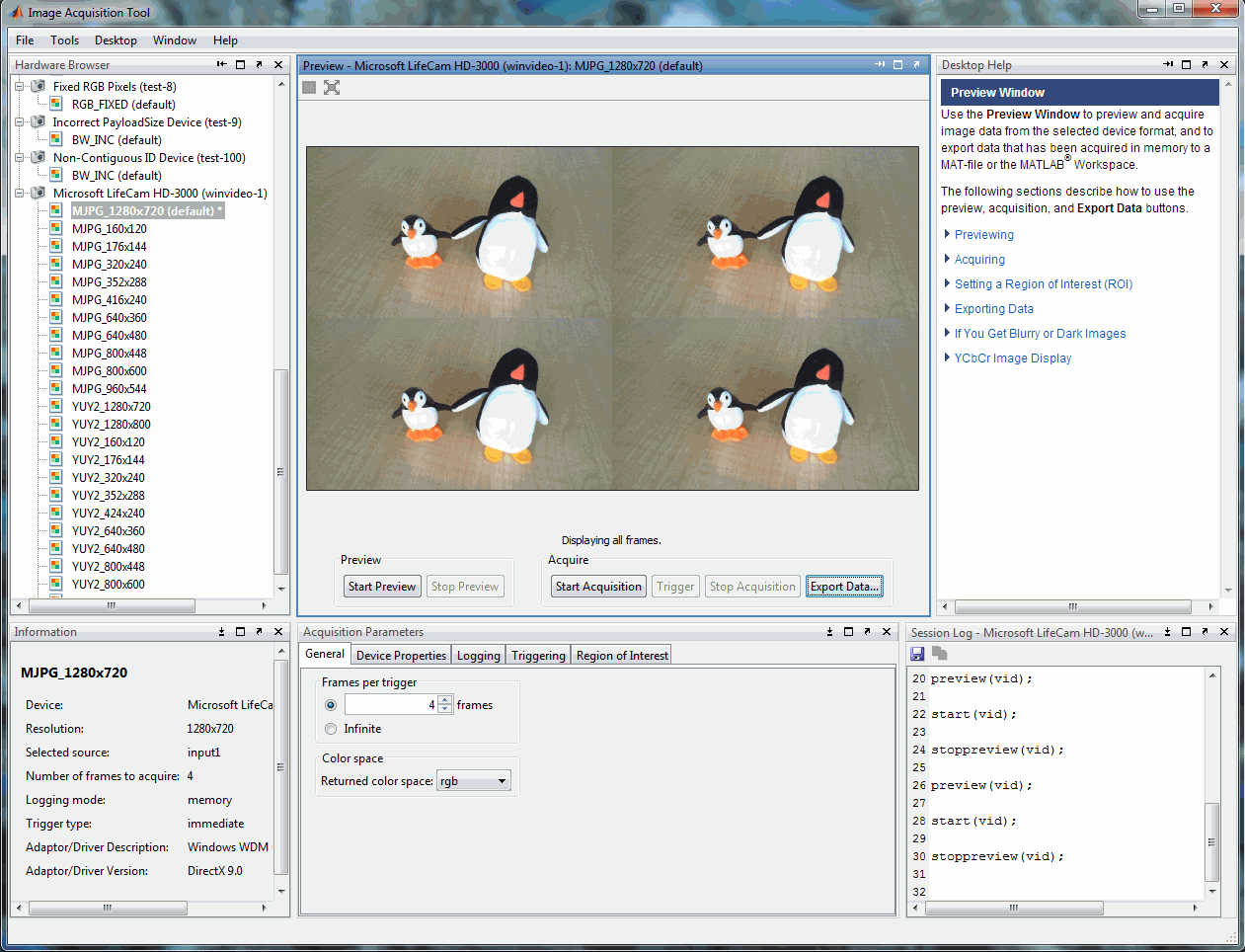

Инструмент получения изображений имеет следующие панели.
Hardware Browser - показывает устройства сбора изображений, подключенные к системе. Каждое устройство является отдельным узлом в браузере. Все форматы, поддерживаемые устройством, перечислены в списке устройств. Формат по умолчанию для каждого устройства указан в скобках. Выберите формат устройства или файл камеры, который требуется использовать для сбора данных. После выбора формата можно задать параметры сбора и просмотреть данные. Дополнительные сведения об использовании браузера аппаратных средств см. в разделе Выбор устройства в средстве получения изображений.
Окно предварительного просмотра - используется для предварительного просмотра и получения данных изображения из выбранного формата устройства, а также для экспорта данных, полученных в памяти, в MAT-файл, рабочую область MATLAB, VideyWriter или в инструменты, предоставляемые программным обеспечением Toolbox™ обработки изображений. Дополнительные сведения об использовании окна «Предварительный просмотр» см. в разделе Предварительный просмотр и получение данных в инструменте сбора изображений.
Параметры сбора данных - эти вкладки используются для настройки общих параметров сбора данных, таких как кадры по триггеру и цветовому пространству, свойства устройства, параметры ведения журнала, параметры запуска и область, представляющая интерес. Настройки, заданные на любой вкладке, будут применены к текущему выбранному формату устройства в обозревателе оборудования. Дополнительные сведения об использовании параметров сбора см. в разделе Настройка параметров сбора в инструменте сбора изображений. Дополнительные сведения см. также в справке по каждой вкладке при использовании инструмента. Если щелкнуть любую вкладку, справка для этой вкладки появится на панели справки рабочего стола.
Информационная панель - отображает сводку информации о выбранном узле в обозревателе оборудования.
Журнал сеансов (Session Log) - отображает динамически созданный журнал команд, соответствующих действиям, выполняемым в инструменте. Можно сохранить журнал в файле кода MATLAB или скопировать его.
Справка по рабочему столу - отображает справку для панели рабочего стола с фокусом. Щелкните внутри панели для получения справки по этой области инструмента. На панели Параметры сбора данных (Acquisition Parameters) щелкните каждую вкладку для отображения информации о параметрах этой вкладки.
Если справка по рабочему столу закрыта, ее можно открыть, выбрав меню «Рабочий стол» > «Справка по рабочему столу».
