Структура рамы Тип 1: FDD

Число групп PHICH является постоянным во всех подкадрах и задается следующим уравнением.

Набор $${}_{}\frac{\mathrm{}}{\mathrm{}}\frac{\mathrm{}}{\mathrm{}}\mathrm{}\mathrm{Ng\in \{16,12,1,2}\}$$ обеспечивается более высокими уровнями и является коэффициентом масштабирования для управления количеством групп PHICH.

Индекс группы PHICH $${}_{}^{\mathrm{nPHICHgroup}}$$ находится в диапазоне от 0 до $${}_{}^{}$$nPHICHgroup-1.

Структура рамы Тип 2: TDD

Количество групп PHICH изменяется в зависимости от количества субкадра нисходящей линии связи и конфигурации дуплексного временного разделения восходящей/нисходящей линии связи. Число групп задаётся выражением $${}_{\mathrm{mi}}{\times }_{}^{}$$NPHICHgroup. $${\mathrm{Переменная}}_{}^{}$$nPHICHgroup - это количество групп PHICH для типа структуры кадра 1. Переменная mi зависит от подкадра. Значение mi для каждой конфигурации восходящей линии связи и номера субкадра приведено в следующей таблице.

Модуляция

Кодовое слово индикатора HARQ подвергается модуляции BPSK, приводящей к блоку комплексных модулированных символов, z (0), z (1), z ( 2).

Борьба

Блок модулированных символов битово умножается на ортогональную последовательность и последовательность скремблирования, специфичную для ячейки, чтобы создать последовательность символов, $$d\mathrm{(}0),...{,}_{d(}\mathrm{}$$Msymb − 1). Число _{символов}, Msymb, задаётся $${}_{}уравнением\mathrm{}{}_{}^{\mathrm{Msymb}=3}$$× NSFPHICH. $${}_{}^{}$$Коэффициент расширения PHICH, NSFPHICH, равен 4 для нормального циклического префикса и 2 для расширенного циклического префикса.

Ортогональная последовательность позволяет отображать несколько PHICH на один и тот же набор элементов ресурса.

Скремблирование с помощью последовательности, специфичной для соты, служит для подавления интерсотовых помех. Когда UE дескремблирует принятый битовый поток с известной специфической для соты скремблирующей последовательностью, помехи от других сот будут дескремблироваться неправильно и, следовательно, проявляться только как некоррелированный шум.

Комплексные скремблированные символы, $$d\mathrm{(}0),...{,}_{d(}\mathrm{}$$Msymb − 1), создаются согласно следующему уравнению.

Первый член w $$({}_{}^{}imodNSFPHICH$$) является символом ортогональной последовательности с индексом $${}_{}^{}$$NSFPHICH. Второй член, $$\mathrm{(}1\mathrm{}-2c$$(i)), является клеточным символом скремблирующей последовательности. Третий $$член,z{}_{(\lfloor }^{}$$i/NSFPHICH ⌋), является модулированным индикаторным символом HARQ.

Три модулированных символа, z (0), z (1), z (2), $${}_{\mathrm{повторяются}}^{}$$NSFPHICH раз и скремблируются для создания последовательности из шести или двенадцати символов в зависимости от того, используется ли обычный или расширенный циклический префикс. При использовании обычного циклического префикса создаются первые четыре скремблированных символа, как показано на следующем рисунке.

Переменная w является ортогональной скремблирующей последовательностью с индексом $${}_{}^{\mathrm{nPHICHseq}}$$. Последовательности приведены в следующей таблице.

Переменная c представляет собой клеточную псевдослучайную скремблирующую последовательность, созданную с использованием последовательности Голда длиной 31. Последовательность скремблирования инициализируется с использованием номера слота в кадре радиосвязи, _ns, и идентификатора ячейки, $${}_{}^{}$$ячейки NID.

Выравнивание группы ресурсов

Поскольку группы элементов ресурса (REG) содержат четыре элемента ресурса (каждый из которых может содержать один символ), блоки скремблированных символов выравниваются для создания блоков из четырех символов.

В случае нормального циклического префикса каждый из исходных комплексных модулированных символов z (0), z (1), z (2) представлен четырьмя скремблированными символами. Поэтому выравнивание не требуется, как показано в следующем уравнении.

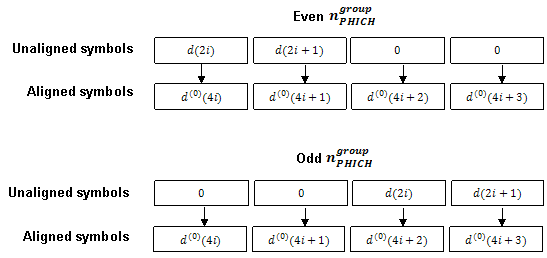

В случае расширенного циклического префикса каждый из исходных комплексных модулированных символов z (0), z (1), z (2) представлен двумя скремблированными символами. Для создания блоков из четырех символов нули добавляются до или после блоков из двух скремблированных символов в зависимости от того, является индекс PHICH нечетным или четным. Это позволяет объединять две группы на этапе отображения ресурсов и сопоставлять их с одним REG. Группы из четырех символов^{, d} (0), сформированы, как показано на следующем рисунке.

Сопоставление слоев

Комплексные символы отображаются на один, два или четыре уровня в зависимости от количества используемых передающих антенн. Комплексные модулированные входные символы $$d^{\mathrm{(}0})($$i) отображаются на v слоев$${,}^{\mathrm{x}}(0){(}^{i\mathrm{)},}x(1){}^{(i)\mathrm{,}.}..,$$ x (v − 1) (i).

Если используется один антенный порт, используется только один уровень. Следовательно, $$x^{\mathrm{(}0})(i{)}^{\mathrm{=}}d($$0) (i).

Если используется разнесение передатчика, входные символы отображаются на уровни на основе количества уровней.

Предварительное кодирование

Предварительный кодер принимает блок от преобразователя слоев x $${}^{\mathrm{(}0})(i{)}^{,\mathrm{}x}(1)(i^{),.\mathrm{.}.},x$$(v − 1) (i) и генерирует последовательность для каждого $${}^{}антенного$$порта y (p) (i). Переменная p является номером порта передающей антенны и может принимать значения {0}, {0,1} или {0,1,2,3}.

Для передачи через один антенный порт обработка не выполняется, как показано в следующем уравнении.

Предварительное кодирование для разнесения передачи доступно на двух или четырех антенных портах.

Предварительное кодирование двух антенных портов.  Для предварительного кодирования используется схема Аламути, которая определяет взаимосвязь между входом и выходом, как показано в следующем уравнении.

В схеме Аламути два последовательных символа, $$x^{\mathrm{(}0})($$i) $${и}^{\mathrm{x}}(1)$$(i), передаются параллельно с использованием двух антенн со следующим отображением, где символ звездочки (*) обозначает операцию комплексного сопряжения.

Поскольку любые два столбца в матрице предварительного кодирования ортогональны, два символа, $$x^{\mathrm{(}0})($$i) $${и}^{\mathrm{x}}(1)$$(i), могут быть разделены в UE.

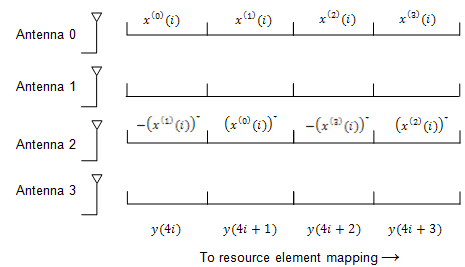

Предварительное кодирование четырех антенных портов.  Предварительное кодирование для случая с четырьмя антенными портами зависит от индекса группы PHICH, $${}_{}^{\mathrm{nPHICHgroup}}$$. Если $${}_{}^{\mathrm{nPHICHgroup}}+$$ i является даже для нормального циклического префикса или $$если{}_{\lfloor }^{}\mathrm{}$$nPHICHgroup/2⌋+i является даже для расширенного циклического префикса, отношение между входом и выходом определяется следующим уравнением.

В этой схеме два последовательных символа передаются параллельно в двух периодах символов с использованием четырех антенн со следующим отображением, где символ звездочки (*) обозначает операцию комплексного сопряжения.

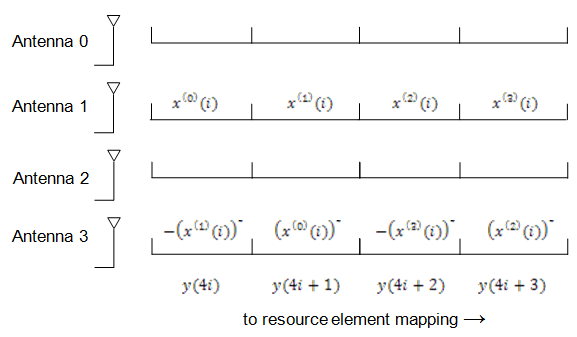

Если $${}_{}^{\mathrm{nPHICHgroup}}+$$ i является нечетным для нормального циклического префикса или $$если{}_{\lfloor }^{}\mathrm{}$$nPHICHgroup/2⌋+i является нечетным для расширенного циклического префикса, отношение между входом и выходом определяется следующим уравнением.

В этой схеме два последовательных символа передаются параллельно в двух периодах символов с использованием четырех антенн со следующим отображением, где символ звездочки (*) обозначает операцию комплексного сопряжения.

Сопоставление с элементами ресурсов

Продолжительность PHICH.  Количество символов OFDM, используемых для переноса PHICH, конфигурируется по длительности PHICH.

Длительность PHICH нормальна или увеличена. Нормальная длительность PHICH заставляет PHICH присутствовать только в первом символе OFDM. В общем, увеличенная длительность PHICH вызывает присутствие PHCH в первых трех символах OFDM, но есть некоторые исключения. PHICH присутствует в первых двух символах OFDM при следующих исключениях.

Взаимосвязь между CFI и продолжительностью PHICH.  Поскольку индикатор формата управления (CFI) конфигурирует, сколько символов OFDM используется для отображения физического канала управления нисходящей линии связи (PDCCH) и, следовательно, какие символы OFDM доступны для физического совместно используемого канала нисходящей линии связи (PDSCH), необходимо соблюдать осторожность при использовании расширенной длительности PHICH, чтобы PHICH не отображался в ту же область, что и PDSCH.

Например, при использовании расширенного PHICH в нулевом подкадре структуры кадра типа 1 (FDD) 10MHz подкадре первые три символа OFDM будут содержать PHICH. Следовательно, CFI должен быть установлен в 3, чтобы PDSCH не отображался на OFDM символы 0, 1 или 2, и поэтому не перекрывался с PHICH.

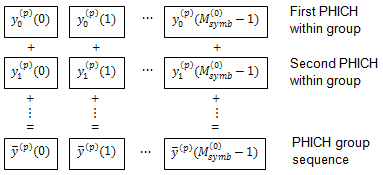

Объединение последовательностей PHICH.  Соответствующие элементы каждой последовательности PHICH суммируются для создания последовательности для каждой группы PHICH $$({\stackrel{}{y}}^{(}p$$)). Этот процесс проиллюстрирован на следующем рисунке.

Переменная $${}_{\mathrm{yi}}^{(p})($$n) является n-м элементом в PHICH i на антенном порту p.

Единицы картографирования PHICH.  PHICH отображаются в REG с использованием блоков отображения PHICH, $${\stackrel{}{}}_{{\mathrm{y˜m}}^{}}^{\prime (}$$p), $${\mathrm{где}}^{}$$m ′ - индекс блока отображения. Для обычного циклического префикса каждая группа PHICH отображается на блок отображения PHICH. В случае расширенного циклического префикса две группы PHICH отображаются в один блок отображения PHICH. Из-за расположения нулей заполнения, добавленных во время выравнивания группы ресурсов, при добавлении двух последовательных групп нули одной группы перекрывают данные другой.

Сопоставление с REG.  Каждый блок отображения содержит двенадцать символов. Чтобы отобразить эти двенадцать символов в REG, блоки отображения разбиваются на три группы из четырех символов (четверных).

Каждый из трех четырехкратных символов, $$z^{(p})(i),\mathrm{i}\mathrm{=}\mathrm{\{}$$0,1,2}, отображается в $${}^{REG\; (k}{}^{}$$′, l ′), так что PHICH распределяется по всем доступным символам OFDM и блокам ресурсов.

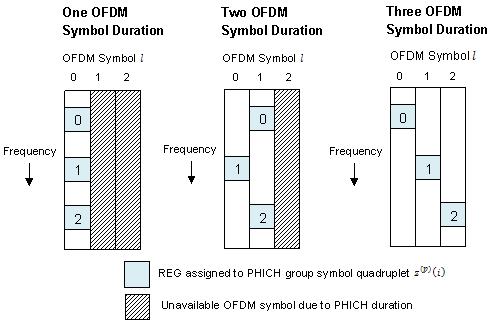

Индекс символа OFDM, $$l^{}$$′, устанавливается таким образом, что смежные четверички распределяются среди доступных символов OFDM, как показано на следующей фигуре.
