bar(y) создает гистограмму с одной шиной для каждого элемента в y. Если y является матрицей m-by-n, то bar создает m групп из n полос.

bar(x,y) рисует полосы в местах, указанных x.

bar(___,width) задает относительную ширину полосы, которая управляет разделением полос внутри группы. Определить width как скалярное значение. Используйте эту опцию с любой из комбинаций входных аргументов в предыдущих синтаксисах.

bar(___,style) определяет стиль групп полос. Например, использовать 'stacked' для отображения каждой группы в виде одной разноцветной полосы.

bar(___,color) задает цвет для всех полос. Например, использовать 'r' для красных полос.

bar(___,Name,Value) задает свойства гистограммы, используя один или несколько аргументов пары имя-значение. Только гистограммы, использующие значения по умолчанию 'grouped' или 'stacked' свойства панели параметров поддержки стилей. Укажите аргументы пары имя-значение после всех других входных аргументов. Список свойств см. в разделе Свойства панели.

bar(ax,___) строит графики в осях, указанных ax вместо в текущие оси (gca). Выбор ax может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.

b = bar(___) возвращает один или несколько Bar объекты. Если y является вектором, то bar создает один Bar объект. Если y является матрицей, то bar возвращает Bar объект для каждой серии. Использовать b для установки свойств полос после отображения гистограммы.

Примеры

Создание гистограммы

y = [75 91 105 123.5 131 150 179 203 226 249 281.5];
bar(y)

Figure contains an axes. The axes contains an object of type bar.

Задание расположения панелей

Укажите расположение полос вдоль оси X.

x = 1900:10:2000;
y = [75 91 105 123.5 131 150 179 203 226 249 281.5];
bar(x,y)

Figure contains an axes. The axes contains an object of type bar.

Задать ширину полосы

Задайте ширину каждой панели, равную 40 процентам от общего пространства, доступного для каждой панели.

y = [75 91 105 123.5 131 150 179 203 226 249 281.5];
bar(y,0.4)

Figure contains an axes. The axes contains an object of type bar.

Отображение групп столбцов

Отображение четырех групп из трех полос.

y = [2 2 3; 2 5 6; 2 8 9; 2 11 12];
bar(y)

Figure contains an axes. The axes contains 3 objects of type bar.

Отображение уложенных в стопку стержней

Отображение одной строки для каждой строки матрицы. Высота каждой полосы представляет собой сумму элементов в строке.

y = [2 2 3; 2 5 6; 2 8 9; 2 11 12];
bar(y,'stacked')

Figure contains an axes. The axes contains 3 objects of type bar.

Отображение сгруппированных столбцов с отрицательными данными

Определить x как вектор трехлетних значений. Определить y как матрица, содержащая комбинацию отрицательных и положительных значений. Отображение значений на гистограмме.

x = [1980 1990 2000];
y = [15 20 -5; 10 -17 21; -10 5 15];
bar(x,y,'stacked')

Figure contains an axes. The axes contains 3 objects of type bar.

Указать категориальные данные

Одним из способов указания категорий для столбцов является определение X как категориальный массив. bar функция использует отсортированный список категорий, поэтому полосы могут отображаться в порядке, отличном от ожидаемого. Чтобы сохранить заказ, вызовите reordercats функция.

Определить X в виде категориального массива и вызовите reordercats для указания порядка для полос. Затем определите Y в качестве вектора высот полос и отображения гистограммы.

X = categorical({'Small','Medium','Large','Extra Large'});
X = reordercats(X,{'Small','Medium','Large','Extra Large'});
Y = [10 21 33 52];
bar(X,Y)

Figure contains an axes. The axes contains an object of type bar.

Указание меток на концах стержней

Определить vals в виде матрицы, содержащей значения двух наборов данных. Отображение значений на гистограмме и указание выходного аргумента. Поскольку существует два набора данных, bar возвращает вектор, содержащий два Bar объекты.

x = [1 2 3];
vals = [2 3 6; 11 23 26];
b = bar(x,vals);

Figure contains an axes. The axes contains 2 objects of type bar.

Отображение значений в кончиках первой серии полос. Получить координаты наконечников полос, получив XEndPoints и YEndPoints свойства первого Bar объект. Передайте эти координаты в text и укажите вертикальное и горизонтальное выравнивание таким образом, чтобы значения центрировались над вершинами полос.

xtips1 = b(1).XEndPoints;
ytips1 = b(1).YEndPoints;
labels1 = string(b(1).YData);
text(xtips1,ytips1,labels1,'HorizontalAlignment','center',...
    'VerticalAlignment','bottom')

Figure contains an axes. The axes contains 5 objects of type bar, text.

Затем отобразите значения над подсказками второй серии полос.

xtips2 = b(2).XEndPoints;
ytips2 = b(2).YEndPoints;
labels2 = string(b(2).YData);
text(xtips2,ytips2,labels2,'HorizontalAlignment','center',...
    'VerticalAlignment','bottom')

Figure contains an axes. The axes contains 8 objects of type bar, text.

Задание осей для гистограммы

Начиная с R2019b, можно отобразить мозаику гистограмм с помощью tiledlayout и nexttile функции. Позвоните в tiledlayout для создания компоновки мозаичной диаграммы «2 на 1». Позвоните в nexttile для создания объектов осей ax1 и ax2. Отображение гистограммы в верхних осях. В нижних осях отобразите сложенную гистограмму тех же данных.

y = [1 2 3; 4 5 6];
tiledlayout(2,1)

% Top bar graph
ax1 = nexttile;
bar(ax1,y)

% Bottom bar graph
ax2 = nexttile;
bar(ax2,y,'stacked')

Figure contains 2 axes. Axes 1 contains 3 objects of type bar. Axes 2 contains 3 objects of type bar.

Задать цвет полосы

Создание гистограммы с помощью красных гистограмм.

y = [75 91 105 123.5 131 150 179 203 226 249 281.5];
bar(y,'r')

Figure contains an axes. The axes contains an object of type bar.

Задание цветов полос и контуров

Задайте цвет интерьера и контура панели с помощью триплетов RGB. Задайте ширину контура полосы.

y = [75 91 105 123.5 131 150 179 203 226 249 281.5];
bar(y,'FaceColor',[0 .5 .5],'EdgeColor',[0 .9 .9],'LineWidth',1.5)

Figure contains an axes. The axes contains an object of type bar.

Управление отдельными цветами полос

Управление отдельными цветами полос с помощью CData имущества Bar объект.

Создайте гистограмму и назначьте Bar объект переменной. Установите FaceColor имущества Bar объект в 'flat' чтобы диаграмма использовала цвета, определенные в CData собственность. По умолчанию CData предварительно заполняется матрицей значений цвета RGB по умолчанию. Чтобы изменить определенный цвет, измените соответствующую строку в матрице. Например, измените цвет второй полосы.

b = bar(rand(10,1));
b.FaceColor = 'flat';
b.CData(2,:) = [.5 0 .5];

Figure contains an axes. The axes contains an object of type bar.

Гистограмма с цветами карты цветов

Создайте гистограмму, использующую цвета карты цветов, установив FaceColor свойство для 'flat'. Затем установите CData свойство для каждого Bar объект к целому числу.

y = [1 3 5; 3 2 7; 3 4 2];
b = bar(y,'FaceColor','flat');
for k = 1:size(y,2)
    b(k).CData = k;
end

Figure contains an axes. The axes contains 3 objects of type bar.

Настройка одной серии в сгруппированных или уложенных в стопку столбцах

Создать матрицу y, где каждый столбец представляет собой последовательность данных. Позвоните в bar для отображения данных в гистограмме и указания выходного аргумента. Выходной сигнал является вектором из трех Bar объекты, где каждый объект соответствует различным сериям. Это верно независимо от того, сгруппированы или сложены полосы.

y = [10 15 20; 30 35 40; 50 55 62];
b = bar(y);

Figure contains an axes. The axes contains 3 objects of type bar.

Сделайте третью серию брусков зеленой.

b(3).FaceColor = [.2 .6 .5];

Figure contains an axes. The axes contains 3 objects of type bar.

Входные аргументы

`x` - x-координаты
скаляр | вектор | матрица

x-координаты, заданные как скаляр, вектор или матрица. Значения x не обязательно быть в порядке, но размер x зависит от размера y а также способ отображения данных. В этой таблице описаны наиболее распространенные ситуации.

Представление Указание X и Y Пример

Отображение одной серии полос.

Представление	Указание X и Y	Пример
Отображение одной серии полос.	Определить `x` и `y` как векторы одинаковой длины. Значения в `x` должны быть уникальными, но значения в `y` не обязательно быть уникальным.	x = [1980 1990 2000]; y = [10 20 30]; bar(x,y)
Отображение нескольких серий полос в группах.	Укажите одну из следующих комбинаций: Определить `x` и `y` в виде матриц одинакового размера. Каждый столбец `y` соответствует ряду полос. По умолчанию каждая серия имеет свой цвет. Чтобы обеспечить непротиворечивое размещение групп, укажите столбцы `x` как идентичные векторы. Значения в столбце должны быть уникальными, даже если столбцы повторяются. Определить `x` в качестве вектора уникальных значений и указать `y` в виде матрицы. Длина `x` должна равняться длине хотя бы одного размера `y`. Другое измерение `y` содержит значения для различных серий столбцов.	x = [1980 1980 1980 1990 1990 1990]; y = [2 6 9 11 22 32]; bar(x,y) Или x = [1980 1990]; y = [2 6 9 11 22 32]; bar(x,y)
Отображение одной группы стержней с центром на одной `x` значение.	Определить `x` как скаляр и `y` как вектор.	x = 1990; y = [10 20 30]; bar(x,y)

Определить x и y как векторы одинаковой длины. Значения в x должны быть уникальными, но значения в y не обязательно быть уникальным.

x = [1980 1990 2000];
y = [10 20 30];
bar(x,y)

Отображение нескольких серий полос в группах.

Укажите одну из следующих комбинаций:

Определить x и y в виде матриц одинакового размера. Каждый столбец y соответствует ряду полос. По умолчанию каждая серия имеет свой цвет. Чтобы обеспечить непротиворечивое размещение групп, укажите столбцы x как идентичные векторы. Значения в столбце должны быть уникальными, даже если столбцы повторяются.
Определить x в качестве вектора уникальных значений и указать y в виде матрицы. Длина x должна равняться длине хотя бы одного размера y. Другое измерение y содержит значения для различных серий столбцов.

x = [1980 1980 1980
     1990 1990 1990];
y = [2 6 9
    11 22 32];
bar(x,y)

Или

x = [1980 1990];
y = [2 6 9
    11 22 32];
bar(x,y)

Отображение одной группы стержней с центром на одной x значение.

Определить x как скаляр и y как вектор.

x = 1990;
y = [10 20 30];
bar(x,y)

`y` - координаты Y
скаляр | вектор | матрица

координаты y, заданные как скаляр, вектор или матрица. Размер y зависит от размера x а также способ отображения данных. В этой таблице описаны наиболее распространенные ситуации.

Представление Указание X и Y Пример

Отображение одной серии полос.

Представление	Указание X и Y	Пример
Отображение одной серии полос.	Определить `x` и `y` как векторы одинаковой длины. Значения в `x` должны быть уникальными, но значения в `y` не обязательно быть уникальным.	x = [1980 1990 2000]; y = [10 20 30]; bar(x,y)
Отображение нескольких серий полос в группах.	Укажите одну из следующих комбинаций: Определить `x` и `y` в виде матриц одинакового размера. Каждый столбец `y` соответствует ряду полос. По умолчанию каждая серия имеет свой цвет. Чтобы обеспечить непротиворечивое размещение групп, укажите столбцы `x` как идентичные векторы. Значения в столбце должны быть уникальными, даже если столбцы повторяются. Определить `x` в качестве вектора уникальных значений и указать `y` в виде матрицы. Длина `x` должна равняться длине хотя бы одного размера `y`. Другое измерение `y` содержит значения для различных серий столбцов.	x = [1980 1980 1980 1990 1990 1990]; y = [2 6 9 11 22 32]; bar(x,y) Или x = [1980 1990]; y = [2 6 9 11 22 32]; bar(x,y)
Отображение одной группы стержней с центром на одной `x` значение.	Определить `x` как скаляр и `y` как вектор.	x = 1990; y = [10 20 30]; bar(x,y)

x = [1980 1990 2000];
y = [10 20 30];
bar(x,y)

Отображение нескольких серий полос в группах.

Укажите одну из следующих комбинаций:

Определить x и y в виде матриц одинакового размера. Каждый столбец y соответствует ряду полос. По умолчанию каждая серия имеет свой цвет. Чтобы обеспечить непротиворечивое размещение групп, укажите столбцы x как идентичные векторы. Значения в столбце должны быть уникальными, даже если столбцы повторяются.
Определить x в качестве вектора уникальных значений и указать y в виде матрицы. Длина x должна равняться длине хотя бы одного размера y. Другое измерение y содержит значения для различных серий столбцов.

x = [1980 1980 1980
     1990 1990 1990];
y = [2 6 9
    11 22 32];
bar(x,y)

Или

x = [1980 1990];
y = [2 6 9
    11 22 32];
bar(x,y)

Отображение одной группы стержней с центром на одной x значение.

Определить x как скаляр и y как вектор.

x = 1990;
y = [10 20 30];
bar(x,y)

`width` - Ширина полосы
`0.8` (по умолчанию) | скаляр

Ширина полосы, заданная как доля от общего пространства, доступного для каждой полосы. Значение по умолчанию 0.8 означает, что ширина полосы составляет 80% пространства от предыдущей полосы до следующей полосы, причем 10% этого пространства находится с каждой стороны.

Если ширина равна 1затем полосы внутри группы касаются друг друга.

Пример: bar([1 2 3],0.5) создает полосы, использующие 50% доступного пространства.

`style` - Стиль группы
`'grouped'` (по умолчанию) | `'stacked'` | `'hist'` | `'histc'`

Стиль группы, заданный одним из этих значений.

Стиль	Результат	Пример
`'grouped'`	Отображение каждой группы в виде смежных полос, центрированных вокруг соответствующих `x` значение.
`'stacked'`	Отображение каждой группы в виде одной разноцветной полосы. Длина полосы - это сумма элементов в группе. Если `y` является вектором, то результат тот же, что и `'grouped'`.
`'histc'`	Отображение полос в формате гистограммы, в котором полосы в группе касаются друг друга. Задний фронт каждой группы выровнен с соответствующим `x` значение. Примечание Лучшим способом отображения гистограммы является вызов `histogram` функция.
`'hist'`	Отображение полос в формате гистограммы. Каждая группа центрируется в соответствующей `x` значение. Примечание Лучшим способом отображения гистограммы является вызов `histogram` функция.

`color` - Цвет полосы
`'b'` | `'r'` | `'g'` | `'c'` | `'m'` | `'y'` | `'k'` | `'w'`

Цвет полосы, указанный как один из цветов в этой таблице.

Цвет	Цвет
`'b'`	Синий
`'r'`	Красный
`'g'`	Зеленый
`'c'`	Голубой
`'m'`	Пурпурный
`'y'`	Желтый
`'k'`	Черный
`'w'`	Белый

`ax` - Объект Axes
объект axes

Объект Axes. Если оси не указаны, то bar использует текущие оси для гистограммы.

Аргументы пары «имя-значение»

Укажите дополнительные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должен отображаться внутри кавычек. Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN.

Пример: bar([10 20 30],'EdgeColor','g') задает зеленый контур вокруг полос.

Bar перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе Свойства панели.

Примечание

Перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе Свойства панели.
Эти свойства можно задавать только на гистограммах по умолчанию 'grouped' или 'stacked' стиль.

`'EdgeColor'` - Цвет контура
`'flat'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет контура, указанный как 'flat', триплет RGB, шестнадцатеричный цветовой код, имя цвета или короткое имя. Если имеется не более 150 столбцов, значение по умолчанию: [0 0 0], что соответствует чёрному. При наличии более 150 смежных полос значением по умолчанию является 'none'.

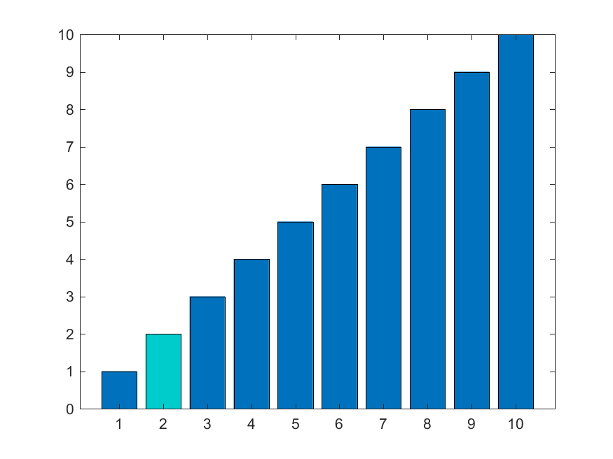

Начиная с R2017b, 'flat' параметр использует CData значения для окрашивания кромок. В предыдущих выпусках 'flat' краев с помощью цветов из карты цветов.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB - это трехэлементный вектор строки, элементы которого задают интенсивности красной, зеленой и синей составляющих цвета. Интенсивности должны находиться в диапазоне [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код - это символьный вектор или строковый скаляр, начинающийся с хэш-символа (#), за которыми следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 кому F. Значения не чувствительны к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Можно также задать некоторые общие цвета по имени. В этой таблице перечислены параметры именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Имя цвета	Краткое имя	Триплет RGB	Шестнадцатеричный цветовой код	Внешность
`'red'`	`'r'`	`[1 0 0]`	`'#FF0000'`
`'green'`	`'g'`	`[0 1 0]`	`'#00FF00'`
`'blue'`	`'b'`	`[0 0 1]`	`'#0000FF'`
`'cyan'`	`'c'`	`[0 1 1]`	`'#00FFFF'`
`'magenta'`	`'m'`	`[1 0 1]`	`'#FF00FF'`
`'yellow'`	`'y'`	`[1 1 0]`	`'#FFFF00'`
`'black'`	`'k'`	`[0 0 0]`	`'#000000'`
`'white'`	`'w'`	`[1 1 1]`	`'#FFFFFF'`
`'none'`	Неприменимо	Неприменимо	Неприменимо	Без цвета

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB ®, используемых на многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешность
`[0 0.4470 0.7410]`	`'#0072BD'`
`[0.8500 0.3250 0.0980]`	`'#D95319'`
`[0.9290 0.6940 0.1250]`	`'#EDB120'`
`[0.4940 0.1840 0.5560]`	`'#7E2F8E'`
`[0.4660 0.6740 0.1880]`	`'#77AC30'`
`[0.3010 0.7450 0.9330]`	`'#4DBEEE'`
`[0.6350 0.0780 0.1840]`	`'#A2142F'`

Пример: b = bar(1:10,'EdgeColor','red')

Пример: b.EdgeColor = [0 0.5 0.5];

Пример: b.EdgeColor = 'flat';

Пример: b.EdgeColor = '#D2F9A7';

`'FaceColor'` - Цвет заливки
`'flat'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет заливки, указанный как 'flat', триплет RGB, шестнадцатеричный цветовой код, имя цвета или короткое имя. 'flat' параметр использует CData значение свойства Bar объект для окрашивания граней.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB - это трехэлементный вектор строки, элементы которого задают интенсивности красной, зеленой и синей составляющих цвета. Интенсивности должны находиться в диапазоне [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код - это символьный вектор или строковый скаляр, начинающийся с хэш-символа (#), за которыми следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 кому F. Значения не чувствительны к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Имя цвета	Краткое имя	Триплет RGB	Шестнадцатеричный цветовой код	Внешность
`'red'`	`'r'`	`[1 0 0]`	`'#FF0000'`
`'green'`	`'g'`	`[0 1 0]`	`'#00FF00'`
`'blue'`	`'b'`	`[0 0 1]`	`'#0000FF'`
`'cyan'`	`'c'`	`[0 1 1]`	`'#00FFFF'`
`'magenta'`	`'m'`	`[1 0 1]`	`'#FF00FF'`
`'yellow'`	`'y'`	`[1 1 0]`	`'#FFFF00'`
`'black'`	`'k'`	`[0 0 0]`	`'#000000'`
`'white'`	`'w'`	`[1 1 1]`	`'#FFFFFF'`
`'none'`	Неприменимо	Неприменимо	Неприменимо	Без цвета

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB, используемых на многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешность
`[0 0.4470 0.7410]`	`'#0072BD'`
`[0.8500 0.3250 0.0980]`	`'#D95319'`
`[0.9290 0.6940 0.1250]`	`'#EDB120'`
`[0.4940 0.1840 0.5560]`	`'#7E2F8E'`
`[0.4660 0.6740 0.1880]`	`'#77AC30'`
`[0.3010 0.7450 0.9330]`	`'#4DBEEE'`
`[0.6350 0.0780 0.1840]`	`'#A2142F'`

Начиная с R2017b, значением по умолчанию является триплет RGB из ColorOrder свойства осей. В предыдущих версиях значением по умолчанию было 'flat' и цвета были основаны на карте цветов.

Пример: b = bar(1:10,'FaceColor','red')

Пример: b.FaceColor = [0 0.5 0.5];

Пример: b.FaceColor = 'flat';

Пример: b.FaceColor = '#D2F9A7';

`'CData'` - Цветовые данные
Триплет RGB | матрица из трех столбцов | скаляр | вектор

Цветовые данные, указанные как одно из следующих значений:

Триплет RGB - значение одного цвета RGB применяется ко всем полосам.
Матрица из трех столбцов - по одному цвету на полосу. Каждая строка в матрице определяет триплет RGB для определенной полосы.
Скаляр (Scalar) - один цвет применяется ко всем полосам, где цвет берется из карты цветов.
Вектор - один цвет на полосу. Цвета берутся из карты цветов.

По умолчанию при создании гистограммы CData содержит трехколонную матрицу RGB-триплетов. Цвет для определенной полосы можно изменить, изменив соответствующую строку в матрице.

Это свойство применяется только в том случае, если FaceColor или EdgeColor свойство имеет значение 'flat'.

Пример

Изменение цвета для определенной панели путем установки параметра FaceColor свойство для 'flat'. Затем измените соответствующую строку в CData в новый триплет RGB. Например, измените цвет второй полосы.

b = bar(1:10,'FaceColor','flat');
b.CData(2,:) = [0 0.8 0.8];

`'BaseValue'` - Базовое значение
`0` (по умолчанию) | числовое скалярное значение

Базовое значение, указанное как числовое скалярное значение.

Указанное значение базовой линии применяется к оси X или оси Y в зависимости от ориентации гистограммы. При изменении ориентации гистограммы с вертикальной на горизонтальную или наоборот значение базовой линии может измениться. Установите BaseValue после установки Horizontal собственность.

`'LineStyle'` - Стиль линий контуров полос
`'-'` (по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

Стиль линий контуров полос, заданный как один из стилей линий в этой таблице.

Стиль линии	Стиль линии	Результирующая линия
`'-'`	Сплошная линия
`'--'`	Пунктирная линия
`':'`	Пунктирная линия
`'-.'`	Пунктирная линия
`'none'`	Без строки	Без строки

`'LineWidth'` - Ширина контуров полос
`0.5` (по умолчанию) | положительное значение

Ширина штриховых контуров, заданная как положительное значение в единицах измерения точек. Одна точка равна 1/72 дюйма.

Пример: 1.5

Выходные аргументы

`b` — `Bar` объекты
`Bar` объекты

Bar объекты. Использовать элементы в b для доступа и изменения свойств определенного Bar после создания объекта. Количество Bar объекты зависят от размера y. Если y является вектором, то b является одним Bar объект. Если y является матрицей, то b является вектором, содержащим Bar объект для каждой серии в y.

Подробнее
