Создайте график случайных данных. Захватите оси и верните данные изображения. getframe захватывает внутреннюю часть осей и контур осей. Он не захватывает содержимое, выходящее за пределы контура осей.

plot(rand(5))
F = getframe;

F - структура с полем cdata который содержит данные снятого изображения.

Отображение данных снятого изображения с помощью imshow.

figure
imshow(F.cdata)

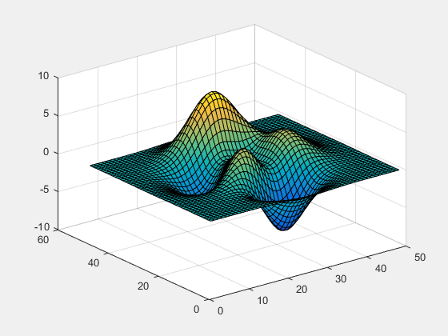

Создайте график поверхности. Зафиксируйте внутреннюю часть окна рисунка, исключая меню и панели инструментов.

surf(peaks)
F = getframe(gcf);

F - структура с полем cdata который содержит данные снятого изображения.

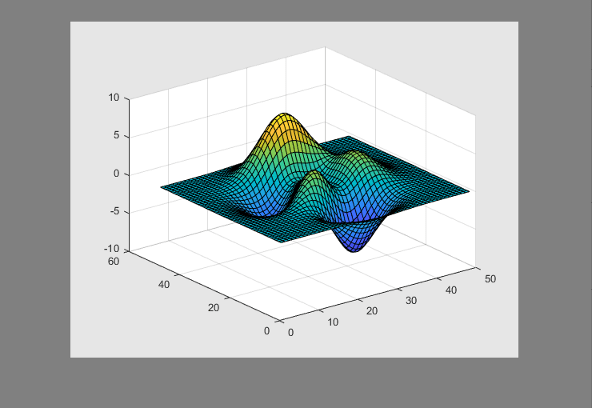

Отображение данных снятого изображения на рисунке с более темным фоном с помощью imshow, чтобы вы могли видеть захваченную область.

figure('Color',[0.5 0.5 0.5])
imshow(F.cdata)

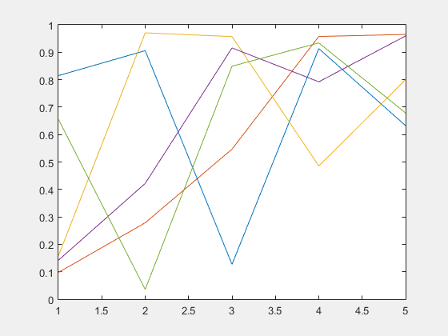

Создайте график случайных данных.

plot(rand(5))

Измените единицы измерения осей на пикселы и верните текущее положение осей. Третий и четвертый элементы вектора положения задают ширину и высоту осей в пикселях.

drawnow
ax = gca;
ax.Units = 'pixels';
pos = ax.Position

pos =

   73.8000   47.2000  434.0000  342.3000

Создайте четырехэлементный вектор, rect, которая определяет прямоугольную область, покрывающую оси плюс требуемое поле. Первые два элемента rect укажите левый нижний угол прямоугольника относительно левого нижнего угла осей. Последние два элемента rect задайте ширину и высоту прямоугольника. Сбросьте единицы измерения осей до значения по умолчанию 'normalized'.

marg = 30;
rect = [-marg, -marg, pos(3)+2*marg, pos(4)+2*marg];
F = getframe(gca,rect);
ax.Units = 'normalized';

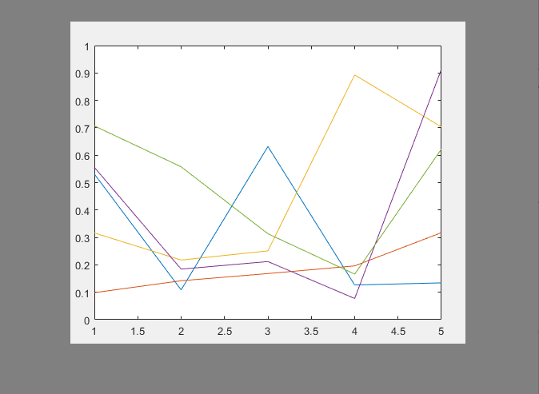

Отображение данных снятого изображения на рисунке с более темным фоном с помощью imshow, чтобы вы могли видеть захваченную область.

figure('Color',[0.5 0.5 0.5])
imshow(F.cdata)

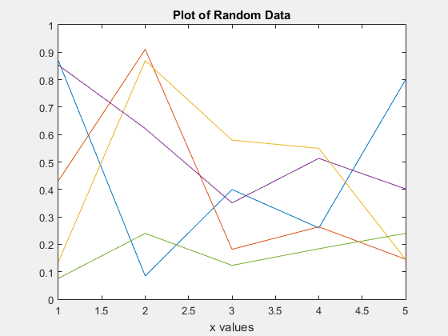

Создайте график с заголовком и меткой оси X.

plot(rand(5))
xlabel('x values')
title('Plot of Random Data')

Измените единицы измерения осей на пикселы и сохраните Position и TightInset значения свойств для осей. TighInset свойство является четырехэлементным вектором формы [left bottom right top]. Значения представляют собой поля, используемые вокруг осей для засечек и текстовых меток.

drawnow
ax = gca;
ax.Units = 'pixels';
pos = ax.Position;
ti = ax.TightInset;

Создайте четырехэлементный вектор, rect, которая определяет прямоугольную область, охватывающую оси плюс автоматически вычисляемое поле. Первые два элемента rect укажите левый нижний угол прямоугольника относительно левого нижнего угла осей. Последние два элемента rect задайте ширину и высоту прямоугольника.

rect = [-ti(1), -ti(2), pos(3)+ti(1)+ti(3), pos(4)+ti(2)+ti(4)];
F = getframe(ax,rect);

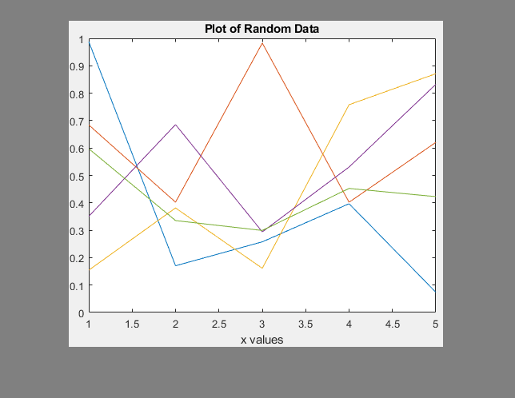

Отображение данных снятого изображения на рисунке с более темным фоном с помощью imshow, чтобы вы могли видеть захваченную область.

figure('Color',[0.5 0.5 0.5])
imshow(F.cdata)

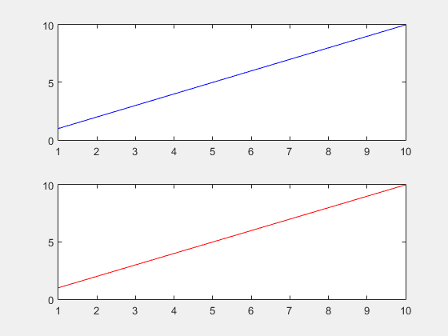

Начиная с R2019b, можно отобразить мозаику графиков с помощью tiledlayout и nexttile функции. Позвоните в tiledlayout для создания компоновки мозаичной диаграммы «2 на 1». Позвоните в nexttile для создания объектов осей ax1 и ax2. Постройте график линии в каждой оси.

tiledlayout(2,1)
ax1 = nexttile;
plot(1:10,'b')
ax2 = nexttile;
plot(1:10,'r')

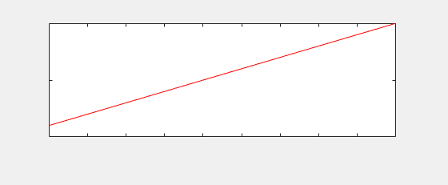

Зафиксируйте содержимое нижних осей. getframe фиксирует интерьер и границу участка. Он не фиксирует значения засечек или метки, которые выходят за рамки графика.

F = getframe(ax2);

Отображение данных снятого изображения с помощью imshow.

figure
imshow(F.cdata)

Запись кадров peaks функция вибрация с помощью  getframe в цикле. Предварительно назначьте массив для хранения кадров фильма.

Z = peaks;
surf(Z)
axis tight manual
ax = gca;
ax.NextPlot = 'replaceChildren';

loops = 40;
F(loops) = struct('cdata',[],'colormap',[]);
for j = 1:loops
    X = sin(j*pi/10)*Z;
    surf(X,Z)
    drawnow
    F(j) = getframe(gcf);
end

Воспроизведение фильма два раза.

fig = figure;
movie(fig,F,2)
