Установка или запрос меток засечек по оси X
xticklabels( задание меток засечек по оси X для текущих осей. Определить labels)labels в виде строкового массива или массива ячеек символьных векторов; например, {'January','February','March'}. При указании меток значения засечек по оси X и метки засечек не обновляются автоматически в зависимости от изменений осей.
xl = xticklabels
xticklabels('auto') установка автоматического режима, позволяющего осям определять метки засечек по оси X. Используйте эту опцию, если необходимо установить метки, а затем вернуть им значения по умолчанию.
xticklabels('manual') устанавливает ручной режим, замораживая метки засечек по оси X при текущих значениях.
m = xticklabels('mode')'auto' или 'manual'. По умолчанию режим является автоматическим, если не указаны метки засечек или не задан режим вручную.
Создание линейного графика. Отображение засечек вдоль оси X со значениями 0, 5 и 10. Затем укажите метку для каждого деления.
x = linspace(0,10);
y = x.^2;
plot(x,y)
xticks([0 5 10])
xticklabels({'x = 0','x = 5','x = 10'})
Создание линейного графика. Задайте пределы по оси X и отобразите деления вдоль оси X с приращениями .
x = linspace(0,6*pi); y = sin(x); plot(x,y) xlim([0 6*pi]) xticks(0:pi:6*pi)
MATLAB ® помечает деления числовыми значениями. Измените метки таким образом, чтобы они отображали символ δ, указав текст для каждой метки.
xticklabels({'0','\pi','2\pi','3\pi','4\pi','5\pi','6\pi'})
Начиная с R2019b, можно отобразить мозаику графиков с помощью tiledlayout и nexttile функции. Позвоните в tiledlayout для создания компоновки мозаичной диаграммы «2 на 1». Позвоните в nexttile для создания объектов осей ax1 и ax2. Создайте два графика случайных данных. Задайте значения засечек по оси X и метки для второго графика, указав ax2 в качестве первого входного аргумента.
tiledlayout(2,1)
ax1 = nexttile;
plot(ax1,rand(3))
ax2 = nexttile;
plot(ax2,rand(3))
xticks(ax2,[1 2 3])
xticklabels(ax2,{'one','two','three'})
Создайте исходную диаграмму и задайте значения засечек по оси X и соответствующие метки. Затем установите значения засечки оси X и метки обратно в значения по умолчанию.
stem(1:10)
xticks([1 4 6 10])
xticklabels({'A','B','C','D'})
xticks('auto') xticklabels('auto')
Удалите метки засечек вдоль оси X, указав метки засечек как пустой массив.
plot(rand(5))
xticklabels({})

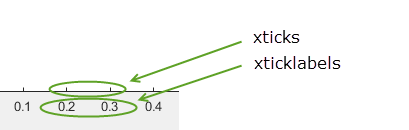

Метки засечек - это метки, которые отображаются рядом с каждой меткой засечки. Значения засечек - это расположения вдоль оси X, в которых отображаются засечки. Задайте значения с помощью xticks функция. Установите соответствующие метки с помощью xticklabels функция.
xticklabels устанавливает и запрашивает несколько свойств осей, связанных с метками засечки оси X.
XTickLabel - свойство, сохраняющее текст для меток засечек по оси X.
XTickLabelMode - Свойство, сохраняющее режим метки засечки оси X. При установке меток засечек по оси X с помощью xticklabels, это свойство изменяется на 'manual'.
XTickMode - Свойство, хранящее режим значения засечки оси X. При установке меток засечек по оси X с помощью xticklabels, это свойство изменяется на 'manual'.
