Постройте график линии и задайте пределы оси X в диапазоне от 0 до 5.

x = linspace(0,10);
y = sin(x);
plot(x,y)
xlim([0 5])

Создайте график поверхности и отобразите только значения x, превышающие 0. Укажите минимальный предел оси X как 0 и дайте MATLAB выбрать максимальный предел.

[X,Y,Z] = peaks;
surf(X,Y,Z)
xlim([0 inf])

Создание корневой диаграммы с датами вдоль оси X. Установите пределы оси X в диапазоне от 1 июня 2014 года до 5 июня 2014 года.

t = datetime(2014,06,1) + caldays(0:10);
y = rand(11,1);
stem(t,y,'filled')

tstart = datetime(2014,06,1);
tend = datetime(2014,06,5);
xlim([tstart tend])

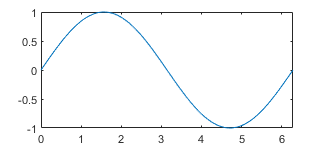

Если требуется, чтобы ось X автоматически регулировалась в соответствии с диапазоном координат X, используйте 'tight' способ ограничения.

Создание линейного графика.

plot([1 2 3 4 5 6.3],[0 0.3 0.1 0.6 0.4 1])

Измените метод ограничения на 'tight'.

xlim tight

Добавьте другой график к осям. Пределы оси X корректируются для охвата диапазона новых данных.

hold on
plot([1 2 3 4 5 8.3],[0.1 0.2 0.3 0.4 0.5 0.83])
hold off

Начиная с R2019b, можно отобразить мозаику графиков с помощью tiledlayout и nexttile функции. Позвоните в tiledlayout для создания компоновки мозаичной диаграммы «2 на 1». Позвоните в nexttile для создания объектов осей ax1 и ax2. Постройте график данных в каждой оси. Затем задайте пределы оси X для нижнего графика, указав ax2 в качестве первого входного аргумента для xlim.

tiledlayout(2,1)
x = linspace(0,5,1000);
y = sin(100*x)./exp(x);
ax1 = nexttile;
plot(ax1,x,y)

ax2 = nexttile;
plot(ax2,x,y)
xlim(ax2,[0 1])

Режим вручную используется для сохранения текущих пределов оси X при добавлении дополнительных графиков к осям.

Сначала постройте линию.

x = linspace(0,10);
y = sin(x);
plot(x,y);

Установите режим предельных значений по оси X в ручной режим, чтобы предельные значения не изменялись. Использовать hold on для добавления второго графика к осям.

xlim manual
hold on
plot(2*x,2*y)
hold off

Пределы оси X не обновляются для включения нового графика.

Вернитесь к автоматически обновляемым предельным значениям, сбросив режим на автоматический.

xlim auto

Создайте график рассеяния случайных данных. Возвращает значения пределов по оси X.

x = randn(50,1);
y = randn(50,1);
scatter(x,y)

xl = xlim

xl = 1×2

    -3     4
