Для доступа к средству просмотра поверхностей выберите «Сервис» > «Средство просмотра поверхностей» или щелкните
на панели инструментов.

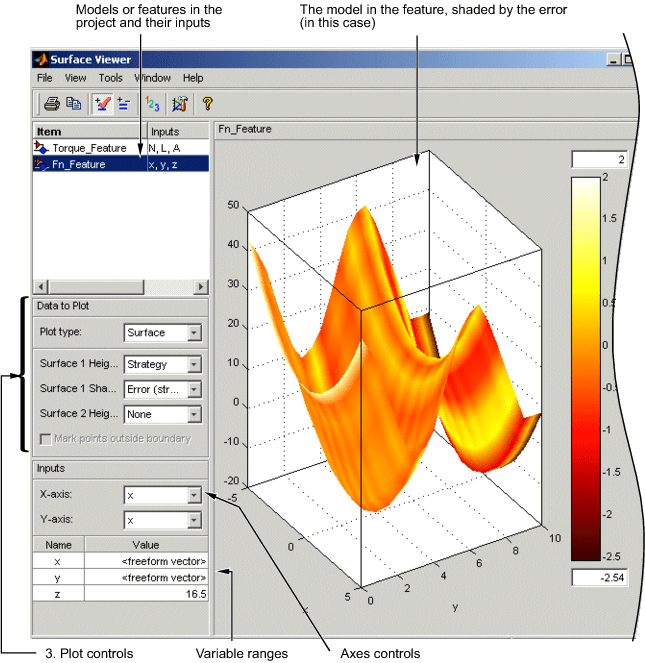

Ниже приведены основные шаги для просмотра модели или элемента с помощью диалогового окна Просмотр поверхностей (Surface Viewer).
Модель или элемент, выбранный при открытии окна Просмотр поверхностей (Surface Viewer), отображается на графике. Если имеется несколько моделей или элементов, выберите, что будет отображаться в верхнем списке Элементы (Items).
С помощью клавиш CTRL + щелчок можно одновременно выделить до четырех объектов (вид графика справа разделен максимум на четыре графика). Все настройки под списком «Элементы» применяются ко всем графикам. Если один из элементов, выбранных в списке Элементы (Items), не содержит соответствующих входных переменных, выбранных для печати, для этого элемента нет графика.
Выберите диапазоны для переменных.
Выберите тип графика для просмотра. Можно просматривать поверхности, контурные графики, отдельные и многолинии, фильмы, таблицы и отдельные значения.
Например, при просмотре элемента можно просмотреть стратегию, модель, связанную с этим элементом, ошибку между моделью и стратегией или ошибку прогнозирования, если модель была импортирована из браузера модели. Можно также использовать один из этих факторов для затенения поверхности, образованной одним из других факторов, и выбрать любые два фактора для одновременного отображения в виде двух поверхностей.
Ты можешь снять фильм. Это позволяет просматривать модель или элемент по мере прохождения нескольких значений переменной. Например, если вы хотите просмотреть элемент, откалиброванный для максимального тормозного момента (MBT), поскольку он изменяется в зависимости от рециркуляции выхлопных газов (EGR), вы можете сделать фильм элемента.
Можно также распечатать или экспортировать экран.
