После проектирования экспериментов и сбора данных можно подогнать статистические модели к данным. Используйте панель инструментов для создания точных и быстрых моделей на основе измеренных данных двигателя.
Испытательный стенд динамометра имеет скорость/крутящий момент, и поэтому конструкция имеет скорость/крутящий момент. Модель имеет скорость/нагрузку, поскольку в реализации контроллера производственного двигателя вместо таблиц крутящего момента используется нагрузка (полученная из воздушного потока). Контроллер использует нагрузку, поскольку датчики воздушного потока в настоящее время менее дороги в массовом производстве, чем измерители крутящего момента.
Откройте файл MATLAB ®. На вкладке Приложения (Apps) в группе Автомобильный (Automotive) щелкните MBC Модель фитинга (MBC Model Fitting).
На главной странице браузера модели в списке «Примеры успеха» откройте бензиновый двигатель Dual CAM с оптимизированной во время тестирования искрой.
В gasolineOneStage.mat щелкните второй узел плана тестирования в дереве «Все модели», gasolineOneStageModels.

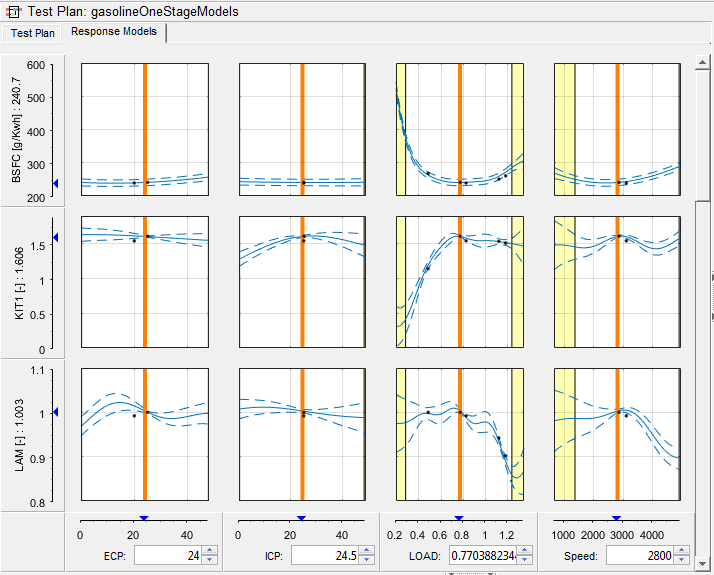

Чтобы оценить тенденции модели высокого уровня, в узле плана тестирования выберите вкладку Модели ответа. После подгонки моделей на виде в узле плана тестирования по умолчанию отображается вкладка Модели ответа (Response Models). Просмотрите графики сечений всех моделей отклика.
Чтобы подробно просмотреть каждую модель ответа, разверните gasolineOneStageModels узел плана тестирования в дереве «Все модели». Выберите первый узел ответа в узле плана тестирования, BSFC.

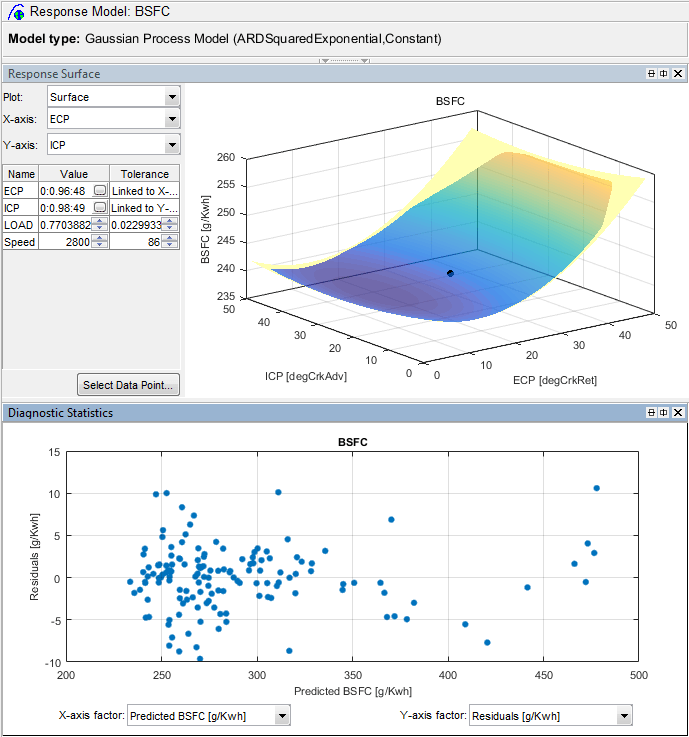

Проверьте график Поверхность ответа (Response Surface) и график Статистика диагностики (Diagnostic Statistics).
Проверьте другие ответы в дереве Все модели (All Models).
Подробные сведения об использовании графиков и статистики для анализа моделей см. в разделах Оценка тенденций модели высокого уровня и Оценка одноступенчатых моделей.
Проверьте настройку модели.
На gasolineOneStageModels при необходимости перейдите на закладку «Test Plan» (План тестирования). Обозреватель моделей запоминает выбранные виды.
Проверьте входные данные и выходные данные модели отклика, перечисленные на схеме плана испытаний.
Дважды щелкните блок «Входные данные» для просмотра диапазонов и имен (символов) переменных в диалоговом окне «Настройка входного коэффициента».
Дважды щелкните блок «Модель», чтобы увидеть, что класс модели является классом по умолчанию для одноступенчатых моделей. Gaussian Process Model. При использовании кнопки Подогнать модели (Fit models) на панели Общие задачи (Common Tasks) выберите One-stage шаблон, панель инструментов устанавливает тип модели как модель гауссова процесса.
Дополнительные сведения о настройке одноступенчатых моделей см. в разделе Вписать одноступенчатую модель.
Нажмите кнопку Отмена (Cancel), чтобы закрыть диалоговое окно Настройка модели (Model Setup) без изменения примерных моделей.
Следующие шаги см. в разделе Оптимизация.
