После подгонки моделей в браузере модели для оценки тенденций модели высокого уровня используйте графики «Модели ответа» в узле плана тестирования.

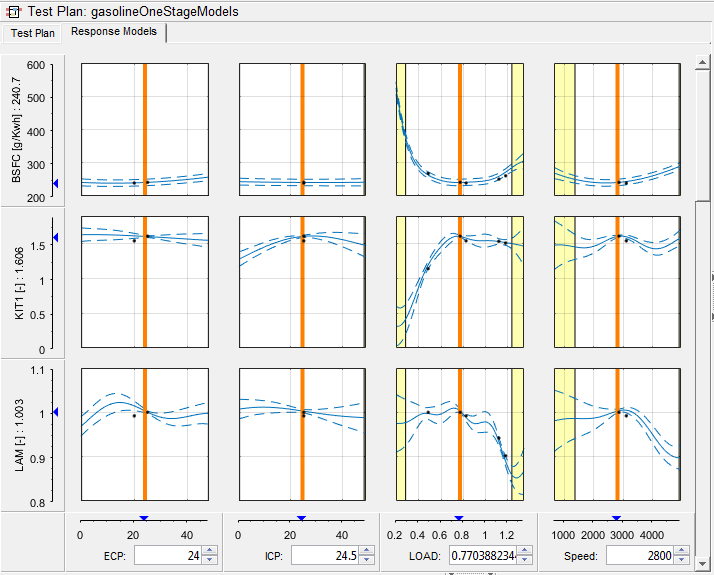

После подгонки моделей на виде в узле плана тестирования отображается вкладка Модели ответа (Response Models). При двухэтапном моделировании необходимо создать двухэтапную модель для просмотра графиков Модели отклика (Response Models).
Просмотрите графики сечений всех моделей отклика. Можно использовать следующие опции:
Чтобы выбрать значение ввода, перетащите оранжевую линию на графике, измените значение в поле редактирования под графиком или измените значение в поле Значение (Value) справа.
Чтобы изменить диапазон отображения точек данных в пределах допуска входных значений, измените поля Допуск (Tolerance) справа.
Чтобы задать границы осей для границы граничной зависимости, установите флажок Зумировать до граничной зависимости (Zoom to boundary constraint). При этом увеличиваются графики внутри границ ограничения, что позволяет исследовать модели только в допустимых областях.
На графиках отображаются уровни достоверности, общие пределы Y, граничные ограничения и точки данных в пределах значений допуска. Измените эти параметры с помощью элементов управления справа.
При отображении двухточечной модели выберите рабочую точку для отображения с помощью элементов управления Test. Для двухточечных моделей на графиках отображаются только сечения локальных входных данных.
