В этом примере показано, как можно использовать приложение Mixed Signal Analyzer для анализа буферной схемы синхронизации и понимания эффекта изменения угловых точек с помощью диаграмм тренда.

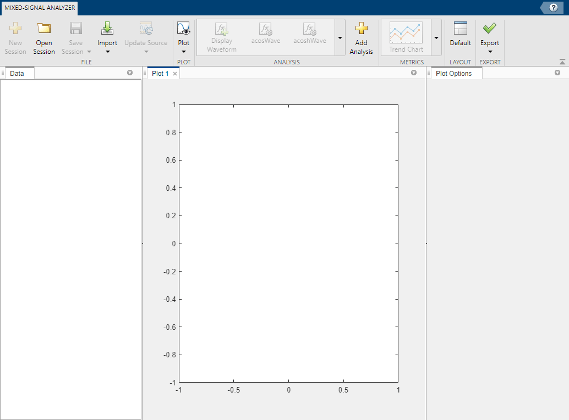

Откройте приложение Анализатор смешанных сигналов.

mixedSignalAnalyzer

Импорт объекта AdeInfo из Cadence ®. Нажмите кнопку «Импорт», выберите файл AdeInfo .mat... и выберитеClockBuffer.

Объект AdeInfo загружает данные моделирования переходных процессов и анализа постоянного тока, форму сигнала анализа и метрики производительности.

На панели «Данные» нажмите кнопку /o1 в разделе tran нажмите кнопку Display Waveform на вкладке Analysis.

Получение дополнительных показателей переполнения и недоделки из /o1 данные, сохранить /o1 и выберите функции yMaximum и yMinimum в разделе Встроенный анализ на вкладке Анализ. Метрики добавляются в разделе «Метрики анализа» на панели «Данные».

Также можно добавить пользовательскую функцию анализа с помощью кнопки Добавить анализ (Add Analysis).

Чтобы добавить пользовательскую функцию анализа, которая умножает форму сигнала на пять, нажмите кнопку Add Analysis. В открывшемся всплывающем окне установите для параметра Function Name значение multiply5, Количество входных сигналов для 1, Количество входных параметров для 0. Нажмите кнопку «Создать анализ». Откроется предварительный редактор MATLAB, в котором можно добавить пользовательский код, в данном случае код для умножения амплитуды входного сигнала вдоль оси y на 5.

Умножиться /o1 данные на 5, оставьте его выбранным и щелкните вновь добавленную функцию multiply5 в разделе Пользовательские анализы (Custom Analyses) на вкладке Анализ (Analysis). Выбрать multiply5(tran/o1) в разделе «Анализ форм волны» на панели «Данные» и нажмите кнопку «Отобразить форму волны». Амплитуда /o1 данные умножаются на 5.

Чтобы получить более полное представление о некоторых параметрах, можно добавить график трендов, нажав кнопку «График трендов» на вкладке «Показатели». Выберите все три delayMeasure на панели «Данные» нажмите кнопку «График тренда».

Здесь график тренда показывает задержку сигнала по мере изменения различных углов процесса. Можно изменять и добавлять новые поля в график тренда.

На панели «Параметры печати» выберите corModelSpec и wp в полях диаграммы трендов.

После получения удовлетворительных результатов их можно экспортировать в виде сценария, отчета или в рабочую область с помощью кнопки «Экспорт».
