N-битовый регистр последовательного приближения (SAR) на основе ADC
Смешанный блок сигналов/ADC/архитектуры

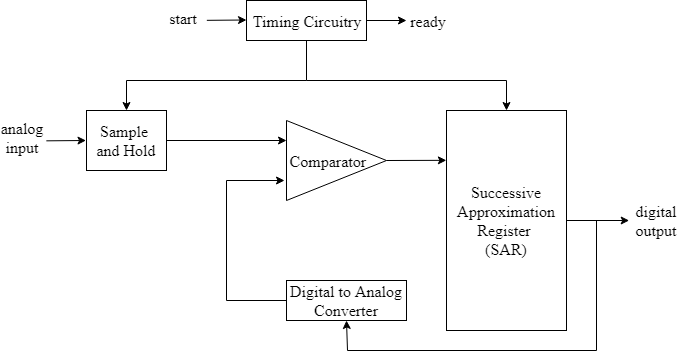

АЦП на основе регистра последовательного приближения (SAR) состоит из схемы выборки и удержания (SHA), компаратора, внутреннего цифроаналогового преобразователя (DAC) и регистра последовательного приближения.
Когда АЦП принимает команду запуска, SHA переводится в режим удержания. Старший бит (MSB) SAR устанавливается в логическое состояние 1, а все остальные биты установлены в логическое состояние 0.
Выходной сигнал SAR подается обратно в DAC, выходной сигнал которого сравнивается с входным сигналом. Если выходной сигнал DAC больше, чем аналоговый вход, MSB сбрасывается, в противном случае он остается установленным. Следующий MSB теперь установлен в 1, и процесс повторяется до тех пор, пока не будет сравнен каждый бит SAR. Конечное значение SAR в конце этого процесса соответствует значению аналогового входа. Конец процесса преобразования обозначается сигналом готовности.
analog - Аналоговый входной сигналАналоговый входной сигнал, заданный как скаляр.
Типы данных: double
start - Внешний синхросигнал для начала преобразованияВнешние часы для начала преобразования, заданные как скаляр. start определяет момент запуска процесса аналого-цифрового преобразования.
Типы данных: double
digital - Преобразованный цифровой выходной сигналПреобразованный цифровой выходной сигнал, возвращаемый в виде скаляра.
Типы данных: fixed point | single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean
ready - Определяет, завершено ли аналого-цифровое преобразованиеОпределяет, завершено ли аналого-цифровое преобразование, возвращаемое в виде скаляра.
Типы данных: double
Number of bits - Количество физических выходных битов8 (по умолчанию) | положительное вещественное целое число в диапазоне [1, 26]Число физических выходных битов, указанных в диапазоне как безразмерное положительное вещественное целое число [1, 26]. Количество битов определяет разрешение АЦП.
Использовать get_param(gcb,'NBits') для просмотра текущего количества битов.
Использовать set_param(gcb,'NBits',value) для установки определенного значения в поле Number of bits.
Типы данных: double
Input range (V) - динамический диапазон АЦП[-1 1] (по умолчанию) | 2-элементный вектор строкиДинамический диапазон АЦП, определяемый как 2-элементный вектор строки в вольтах.
Использовать get_param(gcb,'InputRange') для просмотра текущего входного диапазона (V).
Использовать set_param(gcb,'InputRange',value) чтобы задать для диапазона ввода (V) определенное значение.
Типы данных: double
Use external start clock - Подключение к внешнему часу преобразования запускаВыберите для подключения к внешнему часу преобразования запуска. По умолчанию этот параметр выбран. Если эта опция не выбрана, то для генерации тактовых импульсов начального преобразования используется блок источника тактовых импульсов выборки внутри АЦП SAR.
Conversion start frequency (Hz) - Частота внутренних тактовых запусков10e3 (по умолчанию) | положительный вещественный скалярЧастота внутреннего такта преобразования запуска, заданная как положительный действительный скаляр в Гц. Частота начала преобразования определяет скорость АЦП.
Этот параметр доступен только в том случае, если не выбран параметр Use external start clock.
Использовать get_param(gcb,'StartFreq') для просмотра текущего значения частоты начала преобразования (Гц).
Использовать set_param(gcb,'StartFreq',value) для установки заданной частоты начала преобразования (Гц).
Типы данных: double
RMS aperture jitter (s) - Дрожание апертуры RMS, добавленное к такту преобразования запуска0 (по умолчанию) | реальный неотрицательный скалярСреднеквадратичное дрожание апертуры, добавленное как ухудшение тактового сигнала начального преобразования, задается как действительный неотрицательный скаляр в. Установите нулевое значение флуктуации апертуры среднеквадратичного значения, если требуется чистый тактовый сигнал.
Этот параметр доступен только в том случае, если не выбран параметр Use external start clock.
Использовать get_param(gcb,'StartClkJitter') для просмотра текущего значения дрожания апертуры RMS.
Использовать set_param(gcb,'StartClkJitter',value) установка определенного значения дрожания апертуры RMS.
Типы данных: double
SAR Frequency (Hz) - Частота синхросигнала SAR2e7 (по умолчанию) | вещественный скалярЧастота синхросигнала SAR, заданная как действительный скаляр в Гц. Частота SAR (Гц) должна быть достаточно высокой, чтобы АЦП мог выполнять сравнение Nbits, где Nbits - количество битов АЦП. Блок имеет один цикл служебной информации из-за удаления алгебраического цикла. Таким образом, часы должны работать в течение одного дополнительного цикла, прежде чем выход будет готов. Так, частота SAR (Гц) (fSAR) задаётся уравнением fstart, где fstart - начальная частота преобразования.
Использовать get_param(gcb,'SARFreq') для просмотра текущего значения частоты SAR (Гц).
Использовать set_param(gcb,'SARFreq',value) для установки определенного значения частоты SAR (Гц).
Match input scale - Наследование полярности и типа данных из входных данныхНаследовать полярность выхода и тип данных из аналогового входного сигнала в АЦП. Если эта опция выбрана, она заставляет АЦП выводить скалярный двойной, соответствующий входному масштабу АЦП.
Output polarity - Определяет полярность выхода АЦПAuto (по умолчанию) | Bipolar | UnipolarОпределяет полярность выходных данных АЦП.
Если для параметра «Полярность вывода» установлено значение Autoминимальное и максимальное значения выходного сигнала определяются полярностью входного диапазона.
Если для параметра «Полярность вывода» установлено значение Bipolar, выходы находятся между -2Nbits-1 и 2Nbits-1-1.
Если для параметра «Полярность вывода» установлено значение Unipolar, выходы находятся между 0 и 2Nbits-1.
Этот параметр можно редактировать только в том случае, если снят флажок «Сопоставить масштаб ввода».
Использовать get_param(gcb,'OutputPolarity') для просмотра текущей полярности выходного сигнала.
Использовать set_param(gcb,'OutputPolarity',value) установка для параметра «Полярность вывода» определенного значения.
Output data type - Определяет тип выходных данных АЦПfixdt(1,Nbits) (по умолчанию) | fixdt(0,Nbits) | double | single | int8 | int16 | int32 | uint8 | uint16 | uint32 | Inherit: Inherit via back propagationОпределяет тип выходных данных АЦП.
Неподписанные целые числа и типы с фиксированной точкой (fixdt(0,Nbits)) недоступны, если для параметра Output polarity установлено значение Bipolar или Auto.
Подписанные целые числа и типы с фиксированной точкой (fixdt(1,Nbits)) недоступны, если для параметра Output polarity установлено значение Unipolar.
Этот параметр можно редактировать только в том случае, если снят флажок «Сопоставить масштаб ввода».
Использовать get_param(gcb,'OutDataType') для просмотра текущего типа выходных данных.
Использовать set_param(gcb,'OutDataType',value) чтобы задать для типа выходных данных определенное значение.
Enable impairments - Включение нарушений в моделировании АЦПВыберите этот параметр, чтобы включить такие нарушения, как ошибка смещения и ошибка усиления при моделировании ADC. По умолчанию этот параметр не выбран.
Offset error - Сдвигает шаги квантования на конкретное значение1 LSB (по умолчанию) | вещественный скалярСдвигает шаги квантования на конкретное значение, заданное как скаляр в младшем значащем бите (LSB) или%.
Этот параметр доступен только при выборе Включить ухудшение.
Использовать get_param(gcb,'OffsetError') для просмотра текущего значения ошибки смещения (LSB).
Использовать set_param(gcb,'OffsetError',value) для установки определенного значения ошибки смещения (LSB).
Типы данных: double
Gain error - Ошибка при наклоне кривой передачи АЦП2 LSB (по умолчанию) | вещественный скалярОшибка на наклоне прямой интерполяционной кривой передачи ADC, заданной как действительный скаляр в% FS, FS или LSB.
Этот параметр доступен только в том случае, если на закладке Обесценение выбрано Включить обесценения.
Использовать get_param(gcb,'GainError') для просмотра текущего значения ошибки усиления.
Использовать set_param(gcb,'GainError',value) для установки определенного значения ошибки усиления.
Типы данных: double
