Синтезатор частоты с дробной N-PLL архитектурой на основе аккумулятора
Блоксеть смешанного сигнала/Архитектура PLL/

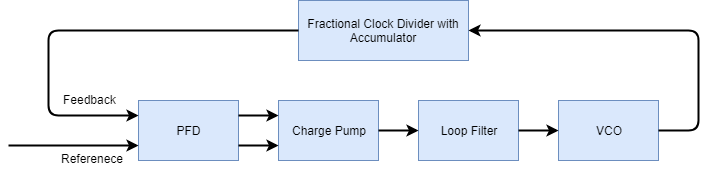

Эталонная архитектура дробной N-ФАПЧ с накопителем использует дробный делитель тактовых импульсов с накопительным блоком в качестве делителя частоты в системе ФАПЧ. Делитель частоты делит частоту выходного сигнала ГУН на дробную величину, чтобы сделать ее сравнимой с частотой опорного сигнала PFD.
clk in - Входной тактовый сигналВходной тактовый сигнал, заданный как скаляр. Сигнал в clk в порту используется в качестве опорного сигнала для блока PFD в системе PLL.
Типы данных: double
clk out - Выходной тактовый сигналВыходной тактовый сигнал, заданный как скаляр. Сигнал на порту clk out является выходным сигналом блока ГУН в системе ФАПЧ.
Типы данных: double
Enable increased buffer size - Включить увеличенный размер буфераВыберите, чтобы включить увеличенный размер буфера во время моделирования. Это увеличивает размер буфера всех стандартных блоков в модели PLL, принадлежащих библиотеке Mixed-Signal Blockset™/PLL/Building Blocks Simulink ®. Компоновочными блоками являются принципиальная технологическая схема, насос загрузки, петлевой фильтр, ГУН и дробный разделитель часов с аккумулятором. По умолчанию этот параметр не выбран.
Buffer size for loop filter - Размер буфера для фильтра шлейфа1000 (по умолчанию) | целочисленный скалярРазмер буфера для фильтра цикла, заданный как положительный целочисленный скаляр. Это задает количество дополнительных буферных выборок, доступных во время моделирования в подсистеме преобразования времени выборки внутри фильтра цикла.
Выбор различных методов моделирования или стратегий выборки может изменить количество входных выборок, необходимых для получения точной выходной выборки. Установите достаточно большое значение параметра Buffer size for loop filter, чтобы входной буфер содержал все требуемые входные выборки.
Этот параметр доступен, только если выбран параметр Включить увеличенный размер буфера.
Использовать get_param(gcb,'NBufferFilter') для просмотра текущего значения размера буфера для фильтра цикла.
Использовать set_param(gcb,'NBufferFilter',value) для установки определенного значения параметра Buffer size for loop filter.
Buffer size for PFD, charge pump, VCO, prescaler - Размер буфера для технологической схемы, загрузочного насоса, ГУН и прескалера10 (по умолчанию) | целочисленный скалярРазмер буфера для PFD, зарядного насоса, ГУН и прескалера, указанный как положительный целочисленный скаляр. Это задает размер буфера PFD, зарядного насоса, ГУН и дробного делителя часов с блоками аккумулятора внутри модели PLL.
Выбор различных методов моделирования или стратегий выборки может изменить количество входных выборок, необходимых для получения точной выходной выборки. Установите размер буфера для PFD, зарядного насоса, VCO, prescaler на достаточно большое значение, чтобы входной буфер содержал все необходимые входные выборки.
Этот параметр доступен, только если выбран параметр Включить увеличенный размер буфера.
Использовать get_param(gcb,'NBuffer') для просмотра текущего значения размера буфера для PFD, зарядного насоса, ГУН, prescaler.
Использовать set_param(gcb,'NBuffer',value) установить размер буфера для PFD, зарядного насоса, ГУН, prescaler на определенное значение.
Deadband compensation (s) - Задержка, добавленная для активного выхода около смещения нулевой фазы40e-12 (по умолчанию) | положительный вещественный скалярЗадержка, добавляемая для активного выхода, близкого к нулевому фазовому сдвигу, заданному как положительный действительный скаляр в секундах. Диапазон нечувствительности - это диапазон фазового смещения, близкий к нулевому, для которого выходной сигнал PFD ничтожно мал.
Использовать get_param(gcb,'DeadbandCompensation') для просмотра текущего значения компенсации (компенсаций) зоны нечувствительности.
Использовать set_param(gcb,'DeadbandCompensation',value) чтобы задать для компенсации (компенсаций) зоны нечувствительности определенное значение.
Типы данных: double
Enable impairments - Добавление нарушений цепи к моделированиюИспользуется для добавления к моделированию таких нарушений цепи, как время подъема/падения и задержка распространения. По умолчанию этот параметр не выбран.
Output step size calculation - Определение способа расчета размера шага выводаDefault (по умолчанию) | AdvancedОпределите, как рассчитывается размер выходного шага:
Выбрать Default для вычисления размера выходного шага по времени подъема/падения. Размер выходного шага (ΔT) задается ΔT 0,22.
Выбрать Advanced вычисляют размер выходного шага по максимальной интересующей частоте. Размер выходного шага (ΔT) задается ΔT интересующая частота.
Для включения этого параметра выберите Включить ухудшение на закладке PFD.
Maximum frequency of interest (Hz) - Максимальная интересующая частота на выходе10e9 (по умолчанию) | положительный вещественный скалярМаксимальная интересующая частота на выходе, заданная как положительный действительный скаляр в Гц.
Для включения этого параметра выберите Включить ухудшение на закладке PFD и выберите Дополнительно для расчета размера шага вывода.
Использовать get_param(gcb,'MaxFreqInterest') для просмотра текущего значения максимальной интересующей частоты (Гц).
Использовать set_param(gcb,'MaxFreqInterest',value) для установки в качестве максимальной частоты интереса (Гц) определенного значения.
Типы данных: double
Rise/fall time (s) - 20% - 80% времени подъема/падения для выходного порта PFD3e-11 (по умолчанию) | положительный вещественный скаляр20% - 80% времени подъема/падения для восходящего выходного порта PFD, заданного как положительный реальный скаляр в секундах.
Для включения этого параметра выберите Включить ухудшение на закладке PFD.
Использовать get_param(gcb,'RiseFallTime') для просмотра текущего значения времени подъема/падения.
Использовать set_param(gcb,'RiseFallTime',value) для установки определенного значения времени подъема/падения.
Типы данных: double
Propagation Delay (s) - Задержка от входного порта к выходному порту PFD50e-12 (по умолчанию) | положительный вещественный скалярЗадержка от входного порта к выходному порту PFD, заданная как положительный действительный скаляр в секундах.
Для включения этого параметра выберите Включить ухудшение на закладке PFD.
Использовать get_param(gcb,'PropDelay') для просмотра текущего значения задержки распространения.
Использовать set_param(gcb,'PropDelay',value) установка для параметра Задержка распространения определенного значения.
Типы данных: double
Output current (A) - Расчетный выходной ток1e-3 (по умолчанию) | положительный вещественный скалярПолная масштабная величина расчетного выходного тока, заданная как положительный действительный скаляр в амперах. Этот параметр также отображается как Ток насоса зарядки на вкладке Фильтр контура (Loop Filter) и используется для автоматического вычисления значений компонентов фильтра контура.
Использовать get_param(gcb,'OutputCurrent') для просмотра текущего значения выходного тока (A).
Использовать set_param(gcb,'OutputCurrent',value) установка для параметра Выходной ток (A) определенного значения.
Типы данных: double
Input threshold (V) - Пороговое значение логического переключения на входных портах0.5 (по умолчанию) | вещественный скалярПорог переключения логики на входных портах, заданный как действительный скаляр в вольтах.
Использовать get_param(gcb,'InputThreshold') для просмотра текущего значения входного порога (V).
Использовать set_param(gcb,'InputThreshold',value) для установки заданного значения входного порога (V).
Типы данных: double
Enable current impairments - Добавление текущих нарушений к моделированиюВыберите этот параметр, чтобы добавить к моделированию текущие нарушения, такие как текущий дисбаланс и ток утечки. По умолчанию этот параметр не выбран.
Current imbalance (A) - Разница между полным положительным и отрицательным током1e-7 (по умолчанию) | положительный вещественный скалярРазность между полным масштабом положительного и отрицательного тока, определяемая как положительный действительный скаляр в амперах.
Чтобы включить этот параметр, выберите Включить текущие нарушения на вкладке Насос расходов.
Использовать get_param(gcb,'CurrentImbalance') для просмотра текущего значения текущего дисбаланса (A).
Использовать set_param(gcb,'CurrentImbalance',value) установка для параметра Текущий дисбаланс (A) определенного значения.
Типы данных: double
Leakage current (A) - Выходной ток без входа1e-8 (по умолчанию) | неотрицательный вещественный скалярВыходной ток, если оба входа имеют логический нуль, заданный как неотрицательный действительный скаляр в амперах.
Чтобы включить этот параметр, выберите Включить текущие нарушения на вкладке Насос расходов.
Использовать get_param(gcb,'LeakageCurrent') для просмотра текущего значения тока утечки (A).
Использовать set_param(gcb,'LeakageCurrent',value) для установки определенного значения тока утечки (A).
Типы данных: double
Enable timing impairments - Добавление нарушений синхронизации к моделированиюИспользуется для добавления к моделированию таких нарушений синхронизации, как время подъема/падения и задержка распространения. По умолчанию этот параметр не выбран.
Output step size calculation - Определение способа расчета размера шага выводаDefault (по умолчанию) | AdvancedОпределите, как рассчитывается размер выходного шага:
Выбрать Default для вычисления размера выходного шага по времени подъема/падения. Размер выходного шага (ΔT) задается ΔT 0,22.
Выбрать Advanced вычисляют размер выходного шага по максимальной интересующей частоте. Размер выходного шага (ΔT) задается ΔT интересующая частота.
Чтобы включить этот параметр, на закладке Charge Pump выберите Enable timing disjumments.
Maximum frequency of interest (Hz) - Максимальная интересующая частота на выходе10e9 (по умолчанию) | положительный вещественный скалярМаксимальная интересующая частота на выходе, заданная как положительный действительный скаляр в Гц.
Чтобы включить этот параметр, выберите Enable timing diskrements на закладке Charge Pump и выберите Advanced for Output step size calculation.
Использовать get_param(gcb,'MaxFreqInterestCp') для просмотра текущего значения максимальной интересующей частоты (Гц).
Использовать set_param(gcb,'MaxFreqInterestCp',value) для установки в качестве максимальной частоты интереса (Гц) определенного значения.
Типы данных: double
Rise/fall time (s) - 20% - 80% времени подъема/падения для входного порта5e-9 (по умолчанию) | положительный вещественный скаляр20% - 80% времени подъема/падения для восходящего входного порта зарядного насоса, заданного как положительный реальный скаляр в секундах.
Чтобы включить этот параметр, выберите Enable timing diskrements на вкладке Charge pump.
Использовать get_param(gcb,'RiseFallUp') для просмотра текущего значения времени подъема/падения.
Использовать set_param(gcb,'RiseFallUp',value) для установки определенного значения в поле «Время подъема/падения».
Типы данных: double
Propagation delay (s) - Общая задержка распространения от входного порта вверх к выходному порту зарядного насоса6e-9 (по умолчанию) | положительный вещественный скалярОбщая задержка распространения от восходящего входного порта к выходному порту зарядного насоса, заданная как положительный действительный скаляр в секундах.
Чтобы включить этот параметр, выберите Enable timing diskrements на вкладке Charge pump.
Использовать get_param(gcb,'PropDelayUp') для просмотра текущего значения задержки распространения вверх.
Использовать set_param(gcb,'PropDelayUp',value) для установки определенного значения задержки распространения.
Типы данных: double
Rise/fall time - 20% - 80% времени подъема/падения для входного порта вниз2e-9 (по умолчанию) | скаляр20% - 80% времени подъема/падения для входного порта нагнетательного насоса.
Чтобы включить этот параметр, выберите Enable timing diskrements на вкладке Charge pump.
Использовать get_param(gcb,'RiseFallDown') для просмотра текущего значения времени подъема/падения вниз.
Использовать set_param(gcb,'RiseFallDown',value) для установки определенного значения в поле «Время подъема/падения вниз».
Типы данных: double
Propagation delay (s) - Общая задержка распространения от входного порта вверх к выходному порту зарядного насоса4e-9 (по умолчанию) | положительный вещественный скалярОбщая задержка распространения от восходящего входного порта к выходному порту зарядного насоса, заданная как положительный действительный скаляр в секундах.
Чтобы включить этот параметр, выберите Enable timing diskrements на вкладке Charge pump.
Использовать get_param(gcb,'PropDelayUp') для просмотра текущего значения задержки распространения вниз.
Использовать set_param(gcb,'PropDelayUp',value) для установки определенного значения задержки распространения вниз.
Типы данных: double
Specify using - Определение способа указания выходной частоты ГУНVoltage sensitivity (по умолчанию) | Output frequency vs. control voltageОпределите, как задана выходная частота ГУН:
Выбрать Voltage sensitivity для задания выходной частоты на основе чувствительности к напряжению (Гц/В) и частоты свободного хода (Гц).
Выбрать Output frequency vs. control voltage для интерполяции выходной частоты из вектора управляющего напряжения (V) в сравнении с вектором выходной частоты (Гц).
Использовать set_param(gcb,'SpecifyUsing','Voltage sensitivity') для задания параметра «Указать с помощью» Voltage sensitivity.
Использовать set_param(gcb,'SpecifyUsing', 'Output frequency vs. control voltage') для задания параметра «Указать с помощью» Output frequency vs. control voltage.
Voltage sensitivity (Hz/V) - Измерение изменения выходной частоты ГУН100e6 (по умолчанию) | положительный вещественный скалярМера изменения выходной частоты для изменения входного напряжения, заданная как положительный действительный скаляр с единицами в Гц/В. Этот параметр также сообщается как чувствительность к напряжению ГУН на вкладке Loop Filter (Фильтр контура) и используется для автоматического вычисления значений компонентов фильтра контура.
Чтобы включить этот параметр, выберите Voltage sensitivity в разделе «Использование» на вкладке «ГУН».
Использовать get_param(gcb,'Kvco') для просмотра текущего значения чувствительности к напряжению (Гц/В).
Использовать set_param(gcb,'Kvco',value) для установки определенного значения чувствительности напряжения (Гц/В).
Типы данных: double
Free running frequency (Hz) - выходная частота ГУН без управляющего напряжения1.8e9 (по умолчанию) | положительный вещественный скалярЧастота ГУН без ввода управляющего напряжения (0 V), или частота покоя, заданная как положительный действительный скаляр в Гц.
Чтобы включить этот параметр, выберите Voltage sensitivity в разделе «Использование» на вкладке «ГУН».
Использовать get_param(gcb,'Fo') для просмотра текущего значения Free running frequency (Hz).
Использовать set_param(gcb,'Fo',value) чтобы установить для параметра Free running frequency (Hz) определенное значение.
Типы данных: double
Control voltage (V) - Значения управляющего напряжения[-5 0 5] (по умолчанию) | вектор вещественных значенийУправляющие значения напряжения ГУН, определяемые как действительный вектор в вольтах.
Чтобы включить этот параметр, выберите Output frequency vs. control voltage в разделе «Использование» на вкладке «ГУН».
Использовать get_param(gcb,'ControlVoltage') для просмотра текущего значения управляющего напряжения (В).
Использовать set_param(gcb,'ControlVoltage',value) для установки заданного значения управляющего напряжения (V).
Типы данных: double
Output frequency (Hz) - значения выходной частоты ГУН[2e9 2.5e9 3e9] (по умолчанию) | вектор вещественных значенийВыходная частота значений ГУН, соответствующих вектору управляющего напряжения (В), заданному в Гц.
Чтобы включить этот параметр, выберите Output frequency vs. control voltage в разделе «Использование» на вкладке «ГУН».
Использовать get_param(gcb,'OutputFrequency') для просмотра текущего значения выходной частоты (Гц).
Использовать set_param(gcb,'OutputFrequency',value) для установки заданной частоты на выходе (Гц).
Типы данных: double
Output amplitude gain - Отношение выходного напряжения ГУН к входному напряжению1 (по умолчанию) | положительный вещественный скалярОтношение выходного напряжения ГУН к входному напряжению, заданному как положительный действительный скаляр. Входное напряжение имеет неперестраиваемое значение 1 В.
Использовать get_param(gcb,'Amplitude') для просмотра текущего значения усиления амплитуды выходного сигнала.
Использовать set_param(gcb,'Amplitude',value) чтобы задать для коэффициента усиления амплитуды выходного сигнала определенное значение.
Типы данных: double
Add Phase-noise - Добавить фазовый шум как функцию частотыИспользуется для введения фазового шума в ГУН в качестве функции частоты. По умолчанию этот параметр не выбран.
Phase noise frequency offset (Hz) - Частотные смещения фазового шума от несущей частоты[30e3 100e3 1e6 3e6 10e6] (по умолчанию) | вектор вещественных значенийЧастотные смещения фазового шума от несущей частоты, задаваемые как действительный вектор в Гц.
Для включения этого параметра выберите Add phase noise на вкладке VCO.
Использовать get_param(gcb,'Foffset') для просмотра текущей метрики сдвига частоты фазового шума (Гц).
Использовать set_param(gcb,'Foffset',value) для установки фазового сдвига частоты шума (Гц) на определенную метрику.
Типы данных: double
Phase noise level (dBc/Hz) - Мощность фазового шума при заданных частотных смещениях относительно несущей[-56 -106 -132 -143 -152] (по умолчанию) | вектор вещественных значенийДействительный вектор, задающий мощность фазового шума в полосе частот 1 Гц, центрированной при заданных частотных смещениях относительно несущей. Значение задается в дБц/Гц.
Для включения этого параметра выберите Add phase noise на вкладке VCO.
Использовать get_param(gcb,'PhaseNoise') для просмотра текущей метрики уровня фазового шума (dBc/Hz).
Использовать set_param(gcb,'PhaseNoise',value) установка уровня фазового шума (dBc/Hz) в определенную метрику.
Типы данных: double
Fractional clock divider value - Значение, на которое делитель тактового сигнала делит входную частоту70.20 (по умолчанию) | положительный вещественный скалярЗначение, на которое делитель тактового сигнала делит входную частоту, заданную как положительный действительный скаляр.
Использовать get_param(gcb,'N') для просмотра текущего значения дробного делителя часов.
Использовать set_param(gcb,'N',value) установка значения дробного делителя тактового сигнала в определенное значение.
Min clock divider value - Минимальное значение, на которое делитель тактового сигнала может разделить входную частоту70 (по умолчанию) | положительный вещественный скалярМинимальное значение, на которое делитель тактового сигнала может разделить входную частоту, заданную как положительный действительный скаляр. Этот параметр также отображается на вкладке «Фильтр контура» и используется для автоматического вычисления значений компонентов фильтра контура.
Использовать get_param(gcb,'Nmin') для просмотра текущего значения минимального делителя тактового сигнала.
Использовать set_param(gcb,'Nmin',value) для установки значения минимального делителя тактового сигнала в определенное значение.
Filter component values - Определяет способ вычисления компонентов фильтраAutomatic (по умолчанию) | ManualВыберите способ вычисления компонентов фильтра контура:
Выбрать Automatic для автоматического вычисления компонентов фильтра из системных спецификаций. Поля редактирования сопротивления и емкости на вкладке Фильтр контура (Loop Filter) недоступны для редактирования, если выбрана эта опция. Вместо этого значения компонентов фильтра вычисляются из полосы пропускания контура (Гц), запаса по фазе (градусы), чувствительности напряжения ГУН, тока насоса заряда и значения делителя минимального тактового сигнала. По умолчанию этот параметр выбран.
Выбрать Manual для ручного ввода значений сопротивления и емкости для проектирования настраиваемого фильтра контура.
Loop bandwidth (Hz) - Частота, при которой величина передаточной функции разомкнутого контура становится равной 10.5e6 (по умолчанию) | положительный вещественный скалярЧастота, при которой величина передаточной функции разомкнутого контура становится равной 1, заданная как положительный действительный скаляр в Гц. Более низкие значения полосы пропускания контура (Гц) приводят к уменьшению фазового шума и опорных сигналов за счет более длительного времени синхронизации и меньшего запаса фазы.
Этот параметр доступен только в том случае, если Automatic выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'Fc') для просмотра текущего значения полосы пропускания шлейфа (Гц).
Использовать set_param(gcb,'Fc',value) для установки определенного значения полосы пропускания шлейфа (Гц).
Phase margin (degrees) - Фаза функции передачи разомкнутого контура при полосе пропускания контура, вычитаемой из 180 °45 (по умолчанию) | положительный вещественный скалярФаза передаточной функции разомкнутого контура на полосе пропускания контура вычитается из 180 °, заданного как положительный действительный скаляр в градусах. Для оптимального времени блокировки выберите диапазон фаз между 40 ° и 55 °.
Этот параметр доступен только в том случае, если Automatic выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'Phi') для просмотра текущего значения поля «Фаза» (градусы).
Использовать set_param(gcb,'Phi',value) чтобы задать для поля «Фаза» (градусы) определенное значение.
Типы данных: double
Loop filter type - Порядок фильтра контура3rd Order Passive (по умолчанию) | 2nd Order Passive | 4th Order PassiveПорядок фильтра контура. Применяет пассивный фильтр контура RC второго, третьего или четвертого порядка в системе PLL.
C1 (F) - Емкость 13e-14 (по умолчанию) | положительный вещественный скалярЗначение конденсатора C1, определяемое как положительный действительный скаляр в фараде.
Этот параметр можно редактировать только в том случае, если Manual выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'C1') для просмотра текущего значения C1 (F).
Использовать set_param(gcb,'C1',value) установка C1 (F) в определенное значение.
Типы данных: double
C2 (F) - Емкость 23.3e-13 (по умолчанию) | положительный вещественный скалярЗначение конденсатора C2, определяемое как положительный действительный скаляр в фараде.
Этот параметр можно редактировать только в том случае, если Manual выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'C2') для просмотра текущего значения C2 (F).
Использовать set_param(gcb,'C2',value) установка C2 (F) в определенное значение.
Типы данных: double
C3 (F) - Емкость 32.15e-15 (по умолчанию) | положительный вещественный скалярЗначение конденсатора C3, определяемое как положительный действительный скаляр в фараде.
Чтобы включить этот параметр, выберите 3rd Order Passive или 4th Order Passive в типе фильтра Loop.
Этот параметр можно редактировать только в том случае, если Manual выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'C3') для просмотра текущего значения C3 (F).
Использовать set_param(gcb,'C3',value) установка C3 (F) в определенное значение.
Типы данных: double
C4 (F) - Емкость 41e-12 (по умолчанию) | положительный вещественный скалярЗначение конденсатора C4, определяемое как положительный действительный скаляр в фараде.
Чтобы включить этот параметр, выберите 4th Order Passive в типе фильтра Loop.
Этот параметр можно редактировать только в том случае, если Manual выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'C4') для просмотра текущего значения C4 (F).
Использовать set_param(gcb,'C4',value) установка C4 (F) в определенное значение.
Типы данных: double
R2 (ohms) - Сопротивление 22.33e+06 (по умолчанию) | положительный вещественный скалярЗначение резистора R2, заданное как положительный действительный скаляр в омах.
Этот параметр можно редактировать только в том случае, если Manual выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'R2') для просмотра текущего значения R2 (Ом).
Использовать set_param(gcb,'R2',value) для установки определенного значения R2 (Ом).
Типы данных: double
R3 (ohms) - Сопротивление 32.98e+07 (по умолчанию) | положительный вещественный скалярЗначение резистора R3, заданное как положительный действительный скаляр в омах.
Чтобы включить этот параметр, выберите 3rd Order Passive или 4th Order Passive в типе фильтра Loop.
Этот параметр можно редактировать только в том случае, если Manual выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'R3') для просмотра текущего значения R3 (Ом).
Использовать set_param(gcb,'R3',value) для установки определенного значения R3 (Ом).
Типы данных: double
R4 (ohms) - Сопротивление 412e3 (по умолчанию) | положительный вещественный скалярЗначение резистора R4, заданное как положительный действительный скаляр в омах.
Чтобы включить этот параметр, выберите 4th Order Passive в типе фильтра Loop.
Этот параметр можно редактировать только в том случае, если Manual выбран для параметра «Значения компонента фильтра» на вкладке «Фильтр контура».
Использовать get_param(gcb,'R4') для просмотра текущего значения R4 (Ом).
Использовать set_param(gcb,'R4',value) для установки определенного значения R4 (Ом).
Типы данных: double
Enable impairments - Добавление нарушений цепи к моделированиюВыберите этот параметр, чтобы добавить такие нарушения цепи, как рабочая температура, для определения тепловых шумов к моделированию. По умолчанию этот параметр не выбран.
Operating temperature (℃) - Температура для определения уровня теплового шума30 (по умолчанию) | вещественный скалярТемпература резистора, заданная как действительный скаляр в ℃. Рабочая температура определяет уровень теплового шума (Джонсона).
Чтобы включить этот параметр, выберите Включить ухудшение на вкладке Фильтр цикла.
Использовать get_param(gcb,'Temperature') для просмотра текущего значения рабочей температуры.
Использовать set_param(gcb,'Temperature',value) для установки в качестве рабочей температуры определенного значения.
Типы данных: double
Export Loop Filter Component Values - Экспорт значений компонентов фильтра контураЩелкните значок, чтобы экспортировать значения компонентов фильтра цикла в электронную таблицу (XLS-файл) или в виде разделенных запятыми значений (CSV-файл).
PFD up and PFD down (pfd_up and pfd_down) - Выбор для проверки выходов PFDВыберите для проверки выходных проводов PFD (pfd_up и pfd_down) для просмотра ответа PFD.
Charge pump output (cp_out) - Выберите для проверки выхода насоса зарядаВыберите для проверки выходного провода зарядного насоса (cp_out) для просмотра ответа зарядного насоса.
Loop filter output (lf_out) - Выберите для проверки выхода фильтра контураВыберите для проверки выходного провода фильтра контура (lf_out) для просмотра ответа фильтра контура. Выходной сигнал петлевого фильтра обеспечивает управляющее напряжение для ГУН.
Prescaler output (ps_out) - Выберите для проверки выходного сигнала prescalerВыберите для проверки выходного провода prescaler (ps_out) для просмотра отклика дробного делителя часов с накопителем.
Open Loop Analysis - Постройте график предварительного анализа с разомкнутым контуромВыберите для построения графика запаса усиления и запаса фазы системы PLL перед моделированием. По умолчанию этот параметр выбран.
Closed Loop Analysis - Постройте график анализа по замкнутому контуру предоплатыПеред моделированием выберите для построения графика карты полюсов и нулей, полосы пропускания контура, ступенчатой характеристики и импульсной характеристики системы ФАПЧ. Для построения графика ступенчатой и импульсной характеристики системы PLL необходимо иметь лицензию на Toolbox™ системы управления. По умолчанию этот параметр не выбран.
Plot Loop Dynamics - Динамика контуров системы ФАПЧЩелкните, чтобы построить график динамики цикла предоплаты системы PLL.
Зарядный насос | Дробный разделитель часов с накопителем | Фильтр контуров | PFD | VCO
1. Если смысл перевода понятен, то лучше оставьте как есть и не придирайтесь к словам, синонимам и тому подобному. О вкусах не спорим.
2. Не дополняйте перевод комментариями “от себя”. В исправлении не должно появляться дополнительных смыслов и комментариев, отсутствующих в оригинале. Такие правки не получится интегрировать в алгоритме автоматического перевода.
3. Сохраняйте структуру оригинального текста - например, не разбивайте одно предложение на два.
4. Не имеет смысла однотипное исправление перевода какого-то термина во всех предложениях. Исправляйте только в одном месте. Когда Вашу правку одобрят, это исправление будет алгоритмически распространено и на другие части документации.
5. По иным вопросам, например если надо исправить заблокированное для перевода слово, обратитесь к редакторам через форму технической поддержки.
