pat_phitheta = azel2phithetapat(pat_azel,az,el) преобразует диаграмму направленности антенны, pat_azel, от координат азимута и отметки до образца, pat_phitheta, в координатах фи и тета. az и el - азимут и углы места, при которых pat_azel значения определены. pat_phitheta матрица охватывает значения тета от 0 до 180 градусов и значения phi от 0 до 360 градусов с шагом в один градус. Функция интерполирует pat_azel матрица для оценки отклика антенны в заданном phi-theta направлении.

pat_phitheta = azel2phithetapat(pat_azel,az,el,phi,theta) также указывает phi и theta как сетка, на которой производится выборка pat_phitheta. Во избежание ошибок интерполяции phi должны охватывать диапазон [0,180], и theta должен охватывать диапазон [0,360].

pat_phitheta = azel2phithetapat(___,'RotateZ2X',rotpatax) также указывает rotpatax для указания направления визирования массива вдоль оси X или оси Z.

[pat_phitheta,phi_pat,theta_pat] = azel2phithetapat(___) также возвращает векторы phi_pat и theta_pat содержащие углы фи и тета, при которых pat_phitheta отбирают пробы.

Примеры

Преобразовать картину излучения в Phi-Theta

Преобразуйте картину излучения в λ/λ форму, при этом углы startи λ будут разнесены на 1 градус друг от друга.

Определите образец по азимуту и отметке.

az = -180:180;
el = -90:90;
pat_azel = mag2db(repmat(cosd(el)',1,numel(az)));

Преобразуйте узор в пространст/δ.

pat_phitheta = azel2phithetapat(pat_azel,az,el);

График преобразованного излучения

Постройте график результата преобразования диаграммы направленности в λ/λ-пространство с разнесенными на 1 градус углами

Диаграмма направленности представляет собой косинус возвышения.

az = -180:180;
el = -90:90;
pat_azel = repmat(cosd(el)',1,numel(az));

Преобразуйте узор в пробел, используемый для работы с системой. Используйте для построения графика возвращенные углы "" "" "" "" "" "" "" "" "" "

[pat_phitheta,phi,theta] = azel2phithetapat(pat_azel,az,el);

Постройте график результата.

H = surf(phi,theta,mag2db(pat_phitheta));
H.LineStyle = 'none';
xlabel('phi (degrees)');
ylabel('theta (degrees)');
zlabel('Pattern');

Figure contains an axes. The axes contains an object of type surface.

Преобразовать картину излучения в альтернативные координаты Phi-Theta

Преобразование диаграммы направленности в чередующиеся координаты phi-theta с разнесением углов phi и theta на один градус.

Создайте простую картину излучения с точки зрения азимута и отметки. Добавление смещения к образцу для подавления логарифма нуля в mag2db.

az = -180:180;
el = -90:90;
pat_azel = mag2db(cosd(el).^2'*sind(az).^2 + 1);

imagesc(az,el,pat_azel)
xlabel('Azimuth (deg)')
ylabel('Elevation (deg)')
colorbar

Figure contains an axes. The axes contains an object of type image.

Преобразуйте шаблон в phi-theta пространство.

[pat_phitheta,phi_pat,theta_pat] = azel2phithetapat(pat_azel,az,el,'RotateZ2X',false);
imagesc(phi_pat,theta_pat,pat_phitheta)
xlabel('Phi (deg)')
ylabel('Theta (deg)')
colorbar

Figure contains an axes. The axes contains an object of type image.

Преобразование диаграммы направленности для конкретных значений Phi/Theta

Преобразуйте картину излучения в пространст/е с углами, расположенными на расстоянии 5 градусов друг от друга.

Диаграмма направленности представляет собой косинус возвышения.

az = -180:180;
el = -90:90;
pat_azel = repmat(cosd(el)',1,numel(az));

Определите набор углов, при которых будет производиться выборка шаблона. Затем преобразуйте образец.

phi = 0:5:360;
theta = 0:5:180;
pat_phitheta = azel2phithetapat(pat_azel,az,el,phi,theta);

Постройте график результата.

H = surf(phi,theta,mag2db(pat_phitheta));
H.LineStyle = 'none';
xlabel('phi (degrees)');
ylabel('theta (degrees)');
zlabel('Pattern');

Figure contains an axes. The axes contains an object of type surface.

Входные аргументы

`pat_azel` - Диаграмма направленности антенны
действительная матрица Q-by-P

Диаграмма направленности антенны как функция азимута и возвышения, заданная как действительная матрица Q-by-P. pat_azel содержит массив величин. P - длина az вектор, и Q - длина el вектор. Единицы измерения находятся в дБ.

Типы данных: double

`az` - Азимутальные углы
действительная длина-P вектор

Азимутальные углы, при которых pat_azel дискретизируется шаблон, определяемый как действительный вектор длины-P. Азимутальные углы лежат между -180 и 180 включительно. Единицы измерения в градусах.

Типы данных: double

`el` - Углы возвышения
действительная длина-Q вектор

Углы возвышения, при которых pat_azel образец дискретизируют, задают в виде действительного вектора длины-Q. Азимутальные углы лежат между -90 и 90 включительно. Единицы измерения в градусах.

Типы данных: double

`phi` - углы Фи
`[0:360]` (по умолчанию) | действительная длина - L вектор

Phi углы, при которых pat_phitheta дискретизируется шаблон, определяемый как действительный вектор длины L. Углы Фи лежат между 0 и 360 включительно. Единицы измерения в градусах.

Типы данных: double

`theta` - Углы тета
`[0:180]` (по умолчанию) | действительная длина - M вектор

Углы тета, при которых pat_phitheta дискретизируется шаблон, определяемый как действительный вектор длины-M. Углы тета лежат между 0 и 180 включительно. Единицы измерения в градусах.

Типы данных: double

`rotpatax` - Селектор направления визирования шаблона
`true` (по умолчанию) | `false`

Селектор направления визирования массива, указанный как true или false.

Если rotpatax является true, узор визирования расположен вдоль оси X. В этом случае ось Z пространства фи-тета выравнивается по оси X пространства азимута и отметки. Угол фи определяется от оси y к оси z, а угол тета определяется от оси x к плоскости yz. (См. Phi и Theta Angles).

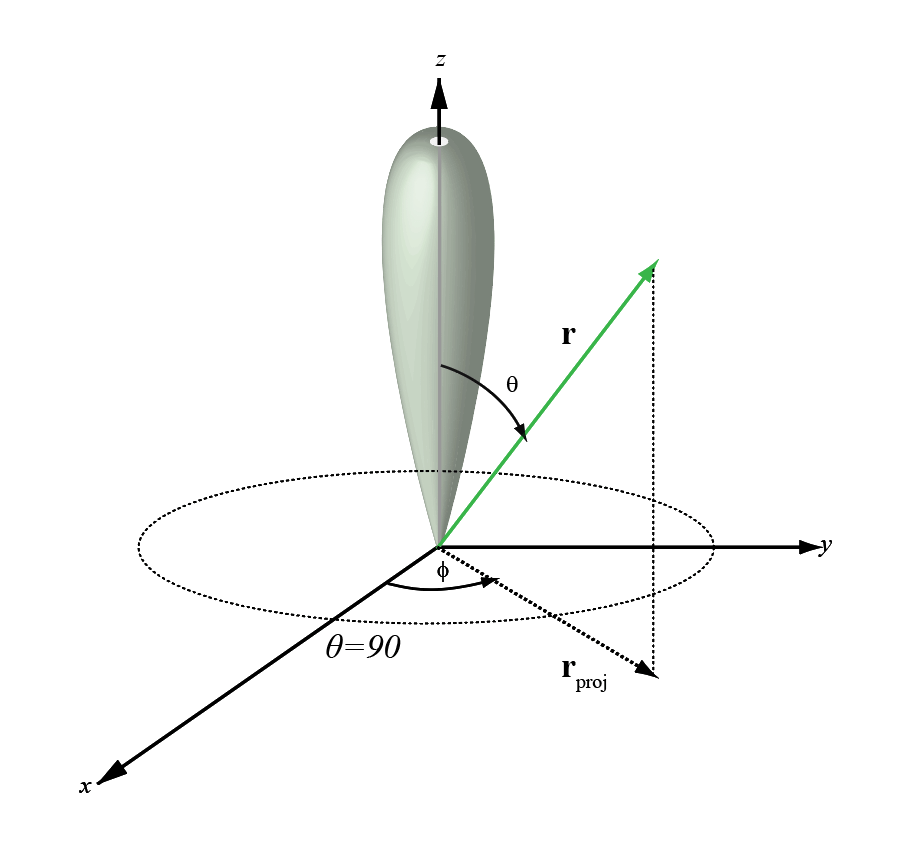

Если rotpatax является false, угол фи определяется от оси х к оси y, а угол тета определяется от оси z к плоскости xy. (см. Альтернативное определение Phi и Theta).

Типы данных: logical

Выходные аргументы

`pat_phitheta` - Диаграмма направленности антенны в координатах фи-тета
вещественно-значная матрица M-на-L

Диаграмма направленности антенны в координатах фи-тета, возвращаемая в виде вещественной матрицы M-by-L. pat_phitheta представляет массив величин. L - длина phi_pat вектор, и M - длина theta_pat вектор. Единицы измерения находятся в дБ.

`phi_pat` - углы Фи
действительная длина - L вектор

Phi углы, при которых pat_phitheta Образец дискретизируется, возвращается в виде L-вектора вещественной длины. Единицы измерения в градусах.

`theta_pat` - Углы тета
действительная длина - M вектор

Углы тета, при которых pat_phitheta Образец дискретизируется, возвращается в виде действительного вектора длины-M. Единицы измерения в градусах.
