поэтапный. RTIScope

Диапазон интенсивности

Описание

phased.RTIScope Система object™ создает прокручиваемое отображение интенсивности отклика диапазона как функции времени. Каждая строка представляет отклик диапазона для импульса или сигнала FMCW. Последовательные вызовы объекта добавляют новые строки в нижнюю часть окна отображения. Столбцы представляют отклики в определенном диапазоне по всем импульсам. Можно ввести два типа данных - внутрифазные и квадратурные (I/Q) данные или данные ответа.

Данные I/Q - вход состоит из быстрых выборок I/Q для одного или нескольких импульсов или ЧМ-свипов. Область вычисляет ответ диапазона и добавляет его на экран. Для использования данных ввода/вывода установите IQDataInput свойство для true. В этом режиме можно задать свойства, показанные в разделе Свойства, применимые к данным ввода/вывода.
Данные ответа - данные состоят из самого ответа диапазона. Область добавляет ответ диапазона к экрану. Например, можно получить ответ диапазона из phased.RangeResponse объект. Чтобы использовать данные ответа, установите IQDataInput свойство для false. В этом режиме можно задать свойства, показанные в разделе Свойства, применимые к данным ответа.

Чтобы создать и запустить область интенсивности диапазона времени,

Создать phased.RTIScope и задайте его свойства.
Вызовите объект с аргументами, как если бы это была функция.

Дополнительные сведения о работе системных объектов см. в разделе Что такое системные объекты?.

Создание

Синтаксис

scope = поэтапно. RTIScope

scope = phased.asfed.RTIScope (имя, значение)

Описание

scope = phased.RTIScope создает диапазон-область интенсивности времени Системный объект, scope. Этот объект отображает интенсивность временного отклика диапазона для входных данных.

пример

scope = phased.phased.RTIScope(Name,Value) создает область интенсивности диапазона-времени, scope, каждое указанное свойство имеет заданное значение. Можно указать дополнительные аргументы пары имя-значение в любом порядке как (Name1,Value1,...,NameN,ValueN). Заключите имена свойств в кавычки. Например,

scope = phased.RTIScope('IQInputData',true,'RangeMethod', ...
        'FFT','SampleRate',1e6,'TimeResolution,0.5,'TimeSpan',10.0, ...
        'RangeFFTLength',1024);

создает объект области, который использует обработку диапазона на основе FFT для данных I/Q, имеющих частоту дискретизации 1 МГц. Разрешение по времени составляет 0,5 секунды, а интервал времени - 10 секунд. Длина диапазона БПФ составляет 1024 выборки.

Свойства

развернуть все

Если не указано иное, свойства не настраиваются, что означает невозможность изменения их значений после вызова объекта. Объекты блокируются при их вызове, и release функция разблокирует их.

Если свойство настраивается, его значение можно изменить в любое время.

Дополнительные сведения об изменении значений свойств см. в разделе Проектирование системы в MATLAB с использованием системных объектов.

`Name` - Индикация подписи
`'Range Time Intensity Scope'` (по умолчанию) | символьный вектор

Отображать подпись, заданную как символьный вектор. Подпись появляется в строке заголовка окна.

Пример: 'Multi-target Range Time Intensity Scope'

Настраиваемый: Да

Типы данных: char

`Position` - Расположение и размер окна объема интенсивности
зависит от разрешения отображения (по умолчанию) | вектор 1 на 4 положительных значений

Расположение и размер окна области видимости интенсивности, заданного как вектор 1 на 4, имеющий форму [left bottom width height].

left и bottom укажите местоположение нижнего левого угла окна.
width и height укажите ширину и высоту окна.

Единицы измерения выражены в пикселях.

Значение этого свойства по умолчанию зависит от разрешения экрана. По умолчанию окно располагается в центре экрана с шириной и высотой 800 и 450 пикселей соответственно.

Пример: [100 100 500 400]

Настраиваемый: Да

Типы данных: double

`IQDataInput` - Тип входных данных
`false` (по умолчанию) | `true`

Тип входных данных, указанный как false или true. Когда trueобъект предполагает, что входные данные состоят из данных выборки I/Q, и требуется дальнейшая обработка в области диапазона. Когда falseобъект предполагает, что данные являются данными ответа, которые уже были обработаны.

Типы данных: logical

`RangeLabel` - Метка оси диапазона
`'Range (m)'` (по умолчанию) | символьный вектор

Метка оси диапазона, заданная как символьный вектор.

Пример: 'Range (km)'

Настраиваемый: Да

Типы данных: char

`RangeResolution` - Разность диапазонов между образцами
`1.0` (по умолчанию) | положительный скаляр

Дальность между выборками, заданная как положительный скаляр. Это свойство определяет расстояние между столбцами области. Единицы в метрах.

Типы данных: double

`RangeOffset` - Смещение диапазона
`0.0` (по умолчанию) | положительный скаляр

Смещение диапазона, указанное как положительный скаляр. Это свойство определяет значение диапазона первого столбца экрана. Единицы в метрах.

Типы данных: double

`TimeResolution` - Разница во времени между строками
`0.001` (по умолчанию) | положительный скаляр

Интервал времени между выборками, заданный как положительный скаляр. Это свойство определяет интервал времени между строками области. Единицы измерения в секундах.

Типы данных: double

`TimeSpan` - Временной интервал отображения
`0.100` (по умолчанию) | положительный скаляр

Временной интервал отображения интенсивности, заданный как положительный скаляр. Единицы измерения в секундах.

Типы данных: double

`IntensityUnits` - Единицы интенсивности реакции
`'db'` (по умолчанию) | `'magnitude'` | `'power'`

Единицы интенсивности отклика, указанные как 'db', 'magnitude', или 'power'.

Типы данных: char

`RangeMethod` - Способ обработки диапазона
`'Matched filter'` (по умолчанию) | `'FFT'`

Метод обработки диапазона, указанный как 'Matched filter' или 'FFT'.

`'Matched filter'`	Объект применяет согласованный фильтр к входящему сигналу. Этот подход обычно используется с импульсными сигналами, где согласованный фильтр является реверсированной во времени копией передаваемого сигнала.
`'FFT'`	Алгоритм выполняет обработку дальности путем применения БПФ к входному сигналу. Этот подход обычно используется с непрерывными сигналами FMCW и линейными импульсными сигналами ЧМ.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

`PropagationSpeed` - Скорость распространения сигнала
`physconst('Lightspeed')` (по умолчанию) | положительный скаляр

Скорость распространения сигнала, заданная как положительный скаляр. Значением по умолчанию этого свойства является скорость света. Посмотрите physconst. Единицы измерения в метрах/секунду.

Пример: 3e8

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: double

`SampleRate` - Частота выборки
`1e6` (по умолчанию) | положительный скаляр

Частота выборки, заданная как положительный скаляр. Единицы измерения в Гц.

Пример: 10e3

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: double

`SweepSlope` - Уклон сдвига FM
`1e9` (по умолчанию) | скаляр

Наклон линейного сдвига ЧМ, заданного как скаляр. Единицы измерения в Гц/с.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и RangeMethod свойство для 'FFT'.

Типы данных: double

`DechirpInput` - Входной сигнал Dechirp
`false` (по умолчанию) | `true`

Установить для этого свойства значение true дехирпировать входной сигнал перед выполнением обработки дальности. false указывает, что входной сигнал уже дехирпирован и операция дегирпа не требуется.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и RangeMethod свойство для 'FFT'.

Типы данных: logical

`RangeFFTLength` - длина БПФ, используемая при обработке дальности
`1024` (по умолчанию) | положительное целое число

Длина БПФ, используемая для обработки диапазона, заданная как положительное целое число.

Пример: 128

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и RangeMethod свойство для 'FFT'.

Типы данных: double

`ReferenceRangeCentered` - Установить эталонный диапазон в центре диапазона
`true` (по умолчанию) | `false`

Установить для этого свойства значение true для установки опорного диапазона по центру диапазона. Установить для этого свойства значение false установка опорного диапазона в начало диапазона.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и RangeMethod свойство для 'FFT'.

Типы данных: logical

Использование

Синтаксис

область (X)

область (X, внешняя ссылка)

Описание

scope(X) добавляет новые строки в область интенсивности диапазона. Вход X могут быть данными выборки ввода/вывода или данными ответа диапазона в зависимости от значения IQDataInput собственность.

scope(X,Xref) также определяет опорный сигнал, используемый для дешифрования входного сигнала, X. Этот синтаксис применяется при установке IQDataInput свойство для true, RangeMethod свойство для 'FFT', и DechirpInput свойство для true. Этот синтаксис чаще всего используется с сигналами FMCW. Xref обычно является передаваемым сигналом.

scope(X,coeff) также задает коэффициенты согласованного фильтра, coeff. Этот синтаксис применяется при установке IQDataInput свойство для true и RangeMethod свойство для 'Matched Filter'. Этот синтаксис чаще всего используется с импульсными сигналами.

Входные аргументы

развернуть все

`X` - Входные данные
вещественно-значная матрица N-за-M | комплексно-значная матрица N-за-M

Входные данные, заданные как комплексная матрица N-by-M. Интерпретация данных зависит от установки IQDataInput собственность.

Когда IQDataInput является trueкаждый столбец содержит N быстрых отсчетов I/Q для импульса или свипа FMCW. M - количество импульсов в случае импульсных сигналов или число разворотов частоты для сигналов FMCW. Область вычисляет и отображает ответ диапазона.
- Когда RangeMethod имеет значение 'FFT' и DechirpInput является false, X ранее был дехирпирован.
- Когда RangeMethod имеет значение 'FFT' и DechirpInput является false, X ранее не расшифровывался. Использовать синтаксис, включающий XREF в качестве входных данных.
- Когда RangeMethod имеет значение 'MatchedFilter', X не был отфильтрован. Использовать синтаксис, включающий COEF в качестве входных данных.
Когда IQDataInput является false, каждый столбец содержит N выборок ответа для импульса или свипа FMCW, такого как полученный phased.RangeResponse. M - количество импульсов в случае импульсных сигналов или число разворотов частоты для сигналов FMCW. В области отображается только ответ диапазона.

Функции объекта

Чтобы использовать функцию объекта, укажите объект System в качестве первого входного аргумента. Например, для освобождения системных ресурсов объекта System с именем obj, используйте следующий синтаксис:

release(obj)

развернуть все

Специфичность для объектов области

`show`	Включить видимость областей
`hide`	Отключить видимость области
`isVisible`	Видимость областей

Общие для всех системных объектов

`step`	Запустить алгоритм объекта System
`release`	Деблокирование ресурсов и разрешение изменений значений свойств объекта системы и входных признаков
`reset`	Сброс внутренних состояний объекта System

Примеры

свернуть все

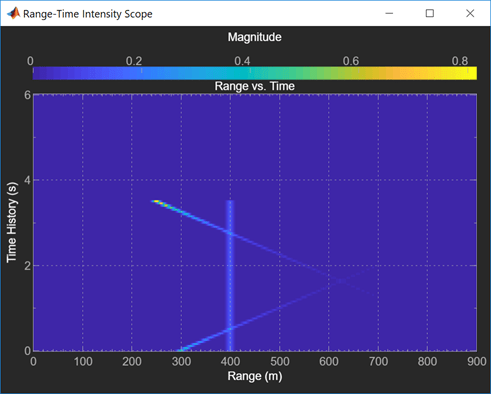

Отображение карты временной интенсивности диапазона для трех целей

Открыть сценарий в реальном времени

Создайте прокручиваемое отображение интенсивности в каждом диапазоне как функции времени. Интенсивность представляет собой комбинацию интенсивностей от трех моделируемых целей. Одна цель начинается с диапазона 250 м и перемещается наружу до 950 м. Вторая цель начинается с 1000 м и перемещается внутрь до 300 м. Третья остается на уровне 400 м. Интенсивности вычисляются с помощью встроенной функции. rangePow. Цели движутся ступенями по 10 м, но rangePow функция распространяет интенсивность по ближайшим ячейкам диапазона, которые разнесены на каждый метр.

Встроенная функция rangePow моделирует целевой возврат с разбросом, имеющий интенсивность, падающую с четвертой мощностью диапазона.

txpow = 200;
gain = 2e8;
std = 5;
rangePow = @(rngbins,range) ...
    gain.*exp(-0.5*((rngbins-range)./std).^2).* ...
    txpow./(range.^4)./(sqrt(2*pi).*std);

Создайте область RTI для просмотра данных интенсивности.

scope = phased.RTIScope( ...
    'IQDataInput',false,...
    'Name','Range-Time Intensity Scope',...
    'Position',[560 375 560 420],...
    'RangeLabel','Range (m)', ...
    'RangeResolution',1, ...
    'TimeResolution',0.05,'TimeSpan',6, ...
    'IntensityUnits','magnitude');

Создайте ячейки диапазона для трех целей.

rngbins = 0:900;
ranges(:,1) = 250:10:950;
ranges(:,2) = 1000:-10:300;
ranges(:,3) = 400;

Заполните все ячейки диапазона путем закольцовывания по всем диапазонам и добавьте каждую строку одновременно в область.

for k = 1:size(ranges,1)
    y = rangePow(rngbins,ranges(k,1)) + ...
        rangePow(rngbins,ranges(k,2)) + ...
        rangePow(rngbins,ranges(k,3));
    scope(y.');
    pause(.1);
end

Подробнее

развернуть все

Свойства, применимые к данным ввода/вывода

Эти свойства применимы, когда IQDataInput является true.

Свойства
`Name`	`Position`
`RangeLabel`	`RangeResolution`
`RangeOffset`	`TimeResolution`
`TimeSpan`	`IntensityUnits`
`RangeMethod`	`PropagationSpeed`
`SampleRate`	`SweepSlope`
`DechirpInput`	`RangeFFTLength`
`ReferenceRangeCentered`

Свойства, применимые к данным ответа

Эти свойства применимы, когда IQDataInput является false.

Свойства
`Name`	`Position`
`RangeLabel`	`RangeResolution`
`RangeOffset`	`TimeResolution`
`TimeSpan`	`IntensityUnits`

См. также

Представлен в R2019a
