Поворот трубы в изотермической жидкостной сети
Simscape/Жидкости/Изотермическая жидкость/Трубы и фитинги
Модели блоков колена (IL) протекают в повороте трубы в изотермической жидкостной сети. Вычисляются потери давления из-за поворотов труб, но эффект вязкого трения опускается.
Доступны две настройки типа колена: Smoothly-curved и Sharp-edged (Miter). Для гладкой трубы с изгибом 90o и смоделированными потерями из-за трения можно также использовать блок изгиб трубы (IL).
Для плавно изогнутых сегментов трубы коэффициент потерь рассчитывается следующим образом:
30fTCугол.
Угол, поправочный коэффициент угла, рассчитывается по Келлеру [2] как:

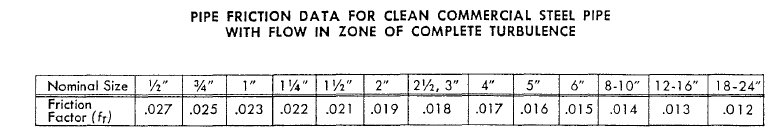

где λ - угол изгиба в градусах. Коэффициент трения, fT, определяется для чистой товарной стали. Значения интерполируются из табличных данных, основанных на внутреннем диаметре колена для фТ, обеспечиваемом краном [1]:
Значения, предоставляемые краном, действительны для диаметров до 600 мм. Коэффициент трения для больших диаметров или для шероховатости стенки за пределами этого диапазона рассчитывается экстраполяцией ближайшего соседа.
Для остроконечных сегментов труб коэффициент потерь К рассчитывается для угла изгиба α, по Крану [1]:
Масса сохраняется через сегмент трубы:
Массовый расход через колено рассчитывается как:
где:
A - площадь потока.
- средняя плотность текучей среды.
Δp - разность давлений в сегментах труб, pA - pB.
Критическая разность давлений Δpcrit - это разность давлений, связанная с критическим числом Рейнольдса, Recrit, точкой перехода режима потока между ламинарным и турбулентным потоком:
2,
где
λ - кинематическая вязкость жидкости.
D - внутренний диаметр локтя.
[1] Кран Ко. Поток жидкостей через клапаны, фитинги и трубные TP-410. Крейн Ко., 1981.
[2] Келлер, Г. Р. Анализ гидравлической системы. Пентон, 1985.
