Игольчатый клапан (IL)

Игольчатый клапан в системе изотермической жидкости

  • Библиотека:
  • Simscape/Жидкости/Изотермическая жидкость/Клапаны и диафрагмы/Клапаны регулирования расхода

  • Needle Valve (IL) block

Описание

Игольчатый клапан (IL) моделирует уменьшение потока с помощью игольчатого клапана. Клапан содержит коническую иглу и круглое остроконечное седло. Игла открывается или закрывается в соответствии с сигналом смещения в отверстии S. Положительный сигнал отводит иглу и открывает клапан.

Зона открытия

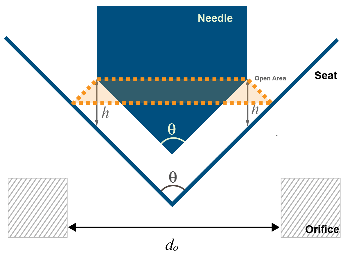

Схема игольчатого клапана

Вид сверху игольчатого клапана

Площадь открытия клапана рассчитывается как:

Aopen = ¼ hsin ) [d0 − h2sin )] + Aleak,

где:

  • h - вертикальное расстояние между наружным краем иглы и седлом, как показано на схеме выше.

  • δ - угол конуса сиденья, который всегда соответствует углу конуса иглы.

  • d0 - диаметр отверстия седла.

  • Алеак - зона утечки.

Площадь проема ограничена максимальным смещением hmax:

hmax = d0 [1 1 cos (start2)] грех (

Для любого смещения иглы, превышающего hmax, Aopen представляет собой сумму максимальной площади отверстия и площади утечки:

Аопен = ¼ 4d02 + Алеак.

Для любой комбинации сигнала в канале S и смещения иглы, которая меньше 0, минимальной областью клапана является область утечки.

Численно сглаженное смещение

В крайних пределах диапазона отверстий диафрагмы можно поддерживать численную устойчивость при моделировании путем корректировки коэффициента сглаживания блока. Когда коэффициент сглаживания ненулевой, функция сглаживания применяется к каждому вычисленному смещению, но в первую очередь влияет на моделирование в крайностях этого диапазона.

Нормализованное отверстие диафрагмы:

h ^ = hhmax.

Коэффициент сглаживания s применяется к нормализованному отверстию:

h ^ сглаженный = 12 + 12h ^ 2 + (s4) 2 12 (h ^ − 1) 2 + (s4) 2.

Сглаженное отверстие:

hsmoothed = h ^ smiledhmax.

Уравнение массового расхода

Масса сохраняется через клапан:

m˙A+m˙B=0.

Массовый расход через клапан рассчитывается как:

m˙=CdAvalve2ρ¯PRloss (1 (AvalureAport) 2) Δp [Δp2 + Δpcrit2] 1/4,

где:

  • Cd - коэффициент разряда.

  • Avalve - зона мгновенного открытия клапана.

  • Aport - площадь поперечного сечения в портах A и B.

  • λ - средняя плотность текучей среды.

  • Δp - разность давлений в клапане pA - pB.

Критическая разность давлений Δpcrit - это разность давлений, связанная с критическим числом Рейнольдса, Recrit, точкой перехода режима потока между ламинарным и турбулентным потоком:

Δpcrit =πρ¯8Avalve (νRecritCd) 2.

Потеря давления описывает снижение давления в клапане из-за уменьшения площади. PRloss рассчитывается как:

PRloss = 1 (AvalureAport) 2 (1 Cd2) CdAvalveAport1 (AvalureAport) 2 (1 Cd2) + CdAvalureAport.

Восстановление давления описывает положительное изменение давления в клапане из-за увеличения площади. Если вы не хотите фиксировать это увеличение давления, установите для параметра Восстановление давления значение Off. В этом случае PRloss равен 1.

Порты

Сохранение

развернуть все

Входное или выходное отверстие для жидкости к клапану.

Входное или выходное отверстие для жидкости к клапану.

Вход

развернуть все

Смещение элемента управления в м, определяемое как физический сигнал. Положительный сигнал отводит иглу и открывает клапан.

Параметры

развернуть все

Диаметр отверстия седла.

Управление углом геометрии элемента. См. схему игольчатого клапана в описании клапана.

Игла смещена, когда клапан закрыт. Положительное ненулевое значение указывает на частично открытый клапан. Отрицательное ненулевое значение указывает перекрывающийся клапан, который остается закрытым для начального смещения, установленного физическим сигналом в порту S.

Сумма всех зазоров, когда клапан находится в полностью закрытом положении. Любая область, меньшая этого значения, насыщается указанной областью утечки. Это способствует цифровой стабильности за счет поддержания непрерывности потока.

Области на входе и выходе A и B, которые используются в уравнении «давление-расход», определяющем массовый расход через клапан.

Поправочный коэффициент, учитывающий потери при сбросе в теоретических потоках.

Верхний предел числа Рейнольдса для ламинарного потока через отверстие.

Коэффициент непрерывного сглаживания, который вносит слой постепенного изменения в реакцию потока, когда клапан находится в почти открытом или почти закрытом положении. Установите для этого значения ненулевое значение меньше единицы, чтобы повысить стабильность моделирования в этих режимах.

Следует ли учитывать повышение давления, когда текучая среда течет из области меньшей площади поперечного сечения в область большей площади поперечного сечения.

Представлен в R2020a
