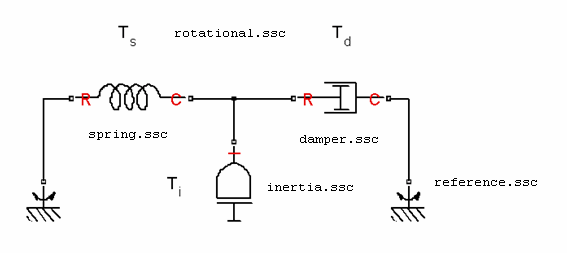

На следующей диаграмме показано сетевое представление системы масса-пружина-демпфер, состоящей из четырех компонентов (масса, пружина, демпфер и опорная) в области механического вращения.
Домен объявлен в файле с именем rotational.ssc (см. раздел Объявление области механического вращения). Следующий файл с именем spring.ssc, объявляет компонент, называемый пружиной. Компонент содержит:
Два вращающихся узла, r и c (для стержня и корпуса соответственно)
Параметр k, со значением по умолчанию 10 N*m/rad, задание скорости пружины
Сквозные и поперечные переменные, крутящий момент t и угловая скорость w, которые позже будут связаны с переменными Through и Across вращающейся области
Внутренняя переменная theta, со значением по умолчанию 0 rad, указывая относительный угол, то есть деформацию пружины
component spring
nodes
r = foundation.mechanical.rotational.rotational;
c = foundation.mechanical.rotational.rotational;
end
parameters
k = { 10, 'N*m/rad' }; % spring rate
end
variables
theta = { 0, 'rad' }; % introduce new variable for spring deformation
t = { 0, 'N*m' }; % torque through
w = { 0, 'rad/s' }; % velocity across
end
% branches here
% equations here
end
Примечание
В этом примере показан только раздел описания компонента пружины. Полный список файлов компонентов пружины см. в разделе Компонент Mechanical - Пружина.
