Серия печати, связанная с двумя узловыми объектами друг с другом
fh = plotxy(x,y)y вдоль y-axis, с последовательными значениями узла x вдоль x-axis. fh является массивом ячеек дескрипторов для полученных фигур. x и yявляются simscape.logging.Node объекты или однородные массивы ячеек таких объектов. Каждый объект должен быть моделируемым переменным узлом (имеющим прямой дочерний ряд). Значения этого дочернего ряда выводятся на печать вдоль соответствующей оси. Все ряды должны иметь одинаковые векторы времени. Если x и y являются массивами ячеек, они должны быть одного размера, или один из них может быть скалярным.
fh = plotxy(x,y,Name,Value)Name,Value аргументы пары. Например, укажите 'time'с последующим вектором 1x2, [, для отображения только данных в пределах этого временного диапазона.start_time
end_time]
Постройте график переменного узла крутящего момента двигателя относительно его переменного узла угловой скорости.
Откройте пример модели двигателя постоянного тока с постоянным магнитом:
ssc_dcmotor
В этом примере модели включено ведение журнала данных для всей модели, для параметра Имя переменной рабочей области (Workspace variable name) установлено значение simlog_ssc_dcmotor.
Моделирование модели для регистрации данных моделирования:

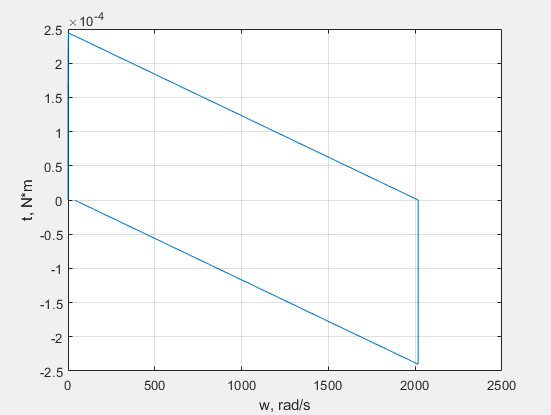

sim('ssc_dcmotor');Постройте график крутящего момента двигателя относительно его угловой скорости:
simscape.logging.plotxy(simlog_ssc_dcmotor.DC_Motor.Rotational_Electromechanical_Converter.R.w,...
simlog_ssc_dcmotor.DC_Motor.Inertia.t)

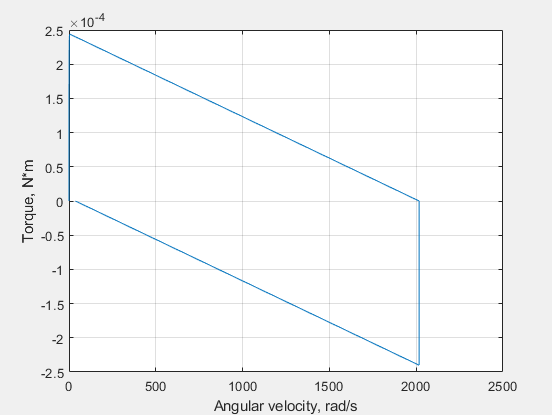

При построении графика узлов переменных относительно друг друга на графике по умолчанию отображаются имя переменной и имя единицы измерения вдоль каждой оси. Чтобы настроить имена осей, используйте аргументы пары имя-значение.
simscape.logging.plotxy(simlog_ssc_dcmotor.DC_Motor.Rotational_Electromechanical_Converter.R.w,... simlog_ssc_dcmotor.DC_Motor.Inertia.t,'xname','Angular velocity','yname','Torque')
