Печать данных моделирования в журнале для одного узла или серии по отношению к другому узлу
fh = simscape.logging.plotxy(x,y)y вдоль y-axis, с последовательными значениями объекта x вдоль x-axis. x и y может быть simscape.logging.Series объекты, simscape.logging.Node объекты или однородные массивы ячеек таких объектов. Если x или y является узлом, он должен быть моделируемым переменным узлом (имеющим прямой дочерний ряд). Значения этого дочернего ряда затем выводятся на печать вдоль соответствующей оси.
Если x и y являются массивами ячеек, они должны быть одного размера, или один из них может быть скалярным. x и y должны иметь одинаковые векторы времени.
fh - массив ячеек с маркерами изображения, по одному для каждого y против x создан график.
Постройте график крутящего момента двигателя относительно его угловой скорости в единицах измерения по умолчанию.
Откройте пример модели двигателя постоянного тока с постоянным магнитом:
ssc_dcmotor
В этом примере модели включено ведение журнала данных для всей модели, для параметра Имя переменной рабочей области (Workspace variable name) установлено значение simlog_ssc_dcmotor.
Моделирование модели для регистрации данных моделирования:
sim('ssc_dcmotor');Постройте график крутящего момента двигателя относительно его угловой скорости:
simscape.logging.plotxy(simlog_ssc_dcmotor.DC_Motor.Rotational_Electromechanical_Converter.R.w,...
simlog_ssc_dcmotor.DC_Motor.Inertia.t)

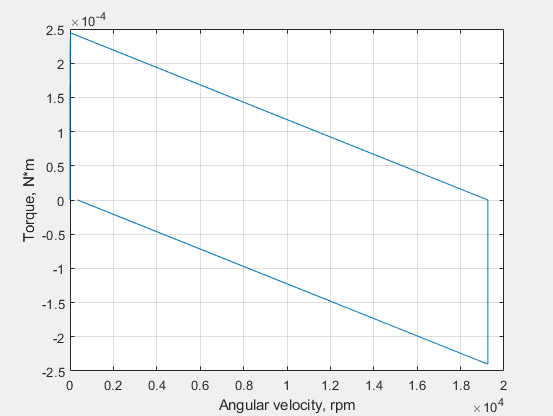

Постройте график крутящего момента двигателя в единицах измерения по умолчанию относительно его угловой скорости в rpmи добавьте имена осей.
simscape.logging.plotxy(simlog_ssc_dcmotor.DC_Motor.Rotational_Electromechanical_Converter.R.w,... simlog_ssc_dcmotor.DC_Motor.Inertia.t,'xunit','rpm','xname','Angular velocity','yname','Torque')
