Ряды значений времени для данных моделирования
simscape.logging.Series представляет данные моделирования для переменной в модели. Ряд представляет собой представление, содержащее пары «время-значение» для каждого шага моделирования. Размер серии определяется количеством этапов моделирования. Можно также ограничить размер, указав максимальное количество шагов регистрации при задании настроек ведения журнала данных.
Конечные узлы в дереве регистрации данных соответствуют всем переменным, зарегистрированным для модели. Конечные узлы не имеют дочерних узлов и содержат данные серии, записанные во время моделирования. Чтобы указать Series объект, начните с полного пути идентификатора от имени переменной журнала рабочей области до имени узла переменной, связанного с серией, и завершите с .series. Например, simlog.Translational_Spring.v.series - серия, содержащая данные моделирования для переменной v (скорость) блока поступательной пружины на верхнем уровне блок-схемы, учитывая имя переменной рабочей области по умолчанию, simlog.
Этот объект создается автоматически во время моделирования как часть переменной рабочей области журнала моделирования, если для модели включено ведение журнала данных.
Постройте график скорости порта R блока поступательной пружины.
Откройте пример модели Mass-Spring-Damper с контроллером:
ssc_mass_spring_damper_control
В этом примере модели включено ведение журнала данных для всей модели, для параметра Имя переменной рабочей области (Workspace variable name) установлено значение simlog_ssc_mass_spring_damper_control.
Моделирование модели для регистрации данных моделирования:

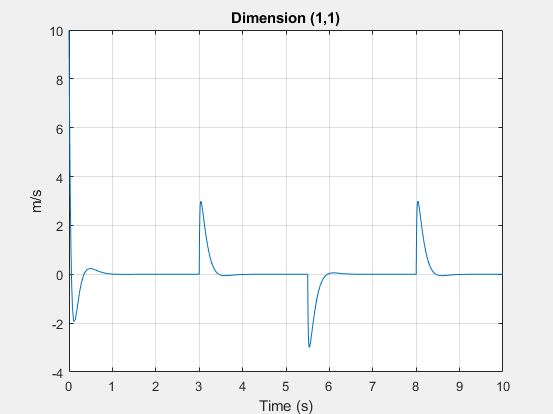

sim('ssc_mass_spring_damper_control');График скорости порта R блока поступательной пружины Spring.
plot(simlog_ssc_mass_spring_damper_control.Spring.R.v.series);
