Печать значений серий моделирования в журнале по времени
fh = plot(series)y-axis, со временем вдоль x-axis. fh - структура ручек для полученных фигур. series является simscape.logging.Series объект. series должен содержать полный путь идентификатора к ряду, начиная с имени переменной журнала рабочей области.
fh = plot(series,Name,Value)Name,Value аргументы пары. Например, укажите 'time'с последующим вектором 1x2, [, для отображения только данных в пределах этого временного диапазона.start_time
end_time]
Постройте график скорости порта R блока поступательной пружины.
Откройте пример модели Mass-Spring-Damper с контроллером:
ssc_mass_spring_damper_control
В этом примере модели включено ведение журнала данных для всей модели, для параметра Имя переменной рабочей области (Workspace variable name) установлено значение simlog_ssc_mass_spring_damper_control.
Моделирование модели для регистрации данных моделирования:
sim('ssc_mass_spring_damper_control');График скорости порта R блока поступательной пружины Spring.
plot(simlog_ssc_mass_spring_damper_control.Spring.R.v.series);
Настройте предыдущий график, используя аргументы пары имя-значение.

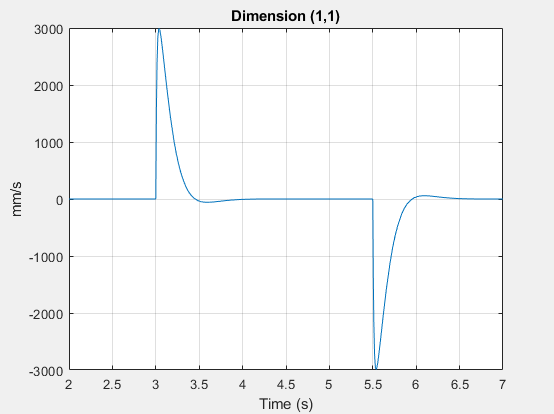

Эта команда отображает скорость порта R блока поступательной пружины в мм/с и только в диапазоне времени от 2 до 7 секунд.
plot(simlog_ssc_mass_spring_damper_control.Spring.R.v.series,'units','mm/s','time',[2 7]);
